7) Выпускаются также кабели с алюминиевыми и медными жилами с изоляцией из вулканизованного полиэтилена марки: АПвБбШв (ПвБбШв); АПвВБ (ПвВБ); АПвВБГ (ПвВБГ); АПвВГ (ПвВГ); АПвСТШв (ПвСТШв), аналогичные по конструкции указанным в таблицах кабелям с поливинилхлоридной изоляцией.

8) Кабели могут использоваться в сетях постоянного тока с напряжением, превышающим в 2,5 раза номинальное напряжение кабеля.

9) Кабели в пластмассовой оболочке можно прокладывать с радиусом изгиба не менее 6 наружных диаметров кабеля. Кабели бронированные в стальной гофрированной оболочке допускается прокладывать с радиусом изгиба не менее 10 наружных диаметров кабеля. Кабели в алюминиевой оболочке допускают радиус изгиба не менее 15 наружных диаметров.

10) Для прокладки в местах, где кабель может подвергаться растягивающим усилиям (например, при подводной прокладке), выпускают кабели АСПГ; АСПл; АСП2л; АСП2лГ; АСПлн с броней из плоских стальных проволок.

Места прокладки кабельных линий. Кабельные линии могут прокладываться в земле (траншеях), в кабельной канализации, на специальных кабельных или совмещенных (совместно с технологическими коммуникациями) эстакадах, по стенам и строительным конструкциям (вне и внутри помещений) и на тросах.

Трассу кабельной линии следует выбирать с учетом наименьшего расхода кабеля и обеспечения сохранности его от механических повреждений, коррозии и перегрева. Следует по возможности избегать перекрещивания кабелей между собой и с различными подземными коммуникациями.

В четырехпроводных сетях должны применяться четырехжильные кабели.

Прокладка нулевых жил отдельно от фазных не допускается. Допускается применение трехжильных кабелей в алюминиевой оболочке с использованием этой оболочки в качестве нулевого провода (вместо четвертой жилы) в силовых и осветительных сетях переменного тока с глухозаземленной нейтралью.

Использование свинцовых оболочек в качестве четвертой жилы не допускается.

Трассу кабельной линии следует по возможности удалять от мест, содержащих вещества, разрушительно действующих на металлическую оболочку кабелей (насыпной грунт со шлаком и строительным мусором, зола, известь, органические вещества, солончаки и т. д.). Трасса не должна проходить ближе 2 м от мусорных и выгребных ям.

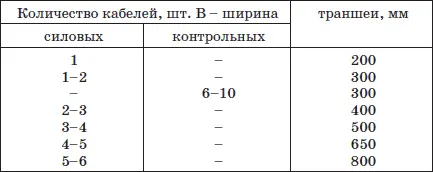

Глубина заложения кабеля от уровня поверхности земли должна быть не менее 0,7 м. При пересечении проезжих дорог, улиц и площадей кабель углубляется до 1 м. Размеры траншеи в зависимости от числа кабелей приведены на рис. 40. В местах ввода в здания на участке длиной до 5 м глубина заложения кабеля может быть снижена до 0,5 м.

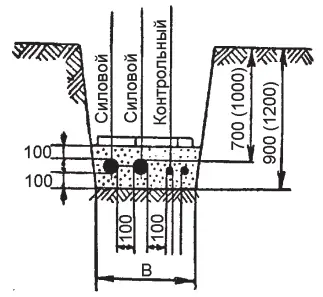

Рис. 40. Траншея для прокладки кабелей в земле

Перед закладкой кабеля необходимо удалить из траншеи воду, камни, строительный мусор и другие посторонние предметы. На дне траншеи делают подсыпку толщиной 100 мм из мелкой земли, не содержащей камней, мусора и шлака.

Кабель укладывают в траншею змейкой с запасом 1–2 % от общей длины. Укладывать запас кабеля кольцами запрещается, так как при этом кабель может перегреваться.

Перед укладкой производят наружный осмотр кабеля. Если обнаруживаются серьезные дефекты – разрывы оболочки, проколы и т. д. – места с этими дефектами вырезают. Повреждения наружного шланга ремонтируют. Прежде чем засыпать траншею, кабель испытывают на сопротивление изоляции (кабель мегерят).

Если требуется соединение кабелей, для установки соединительной муфты оставляют запас кабеля 1–1,5 м.

После укладки кабель присыпается слоем земли без камней толщиной около 10 см.

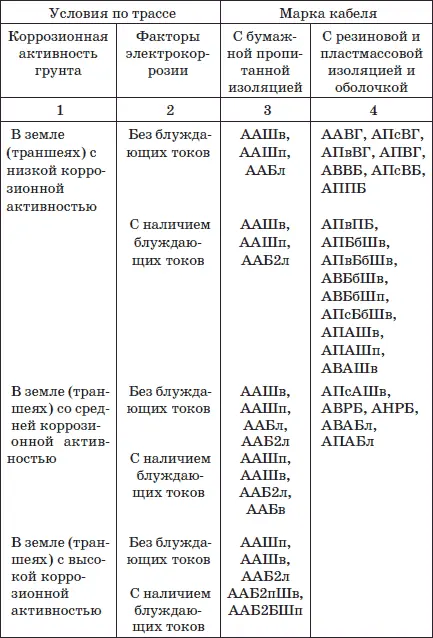

В таблице 34 приведены марки кабелей, рекомендуемых для прокладки в земле (траншеях).

Примечания:

1) Марки кабелей расположены в убывающей последовательности, начиная с наиболее предпочтительных.

2) На трассах с наличием блуждающих токов и в грунтах с высокой коррозионной активностью кабели с пластмассовой изоляцией в алюминиевой оболочке применять не следует.

Пересечение кабелей, проложенных в траншеях, с подземными сооружениями должно предусматривать безопасное проведение эксплуатационных работ на кабелях и на пересекаемых сооружениях, безопасность от повреждения тех и других.

Для защиты кабелей от механических повреждений в местах пересечений и сближений их заключают в бетонные, железобетонные, керамические, чугунные, асбестоцементные или пластмассовые трубы.

Внутренний диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля. При этом внутренний диаметр трубы должен быть не менее 50 мм при длине 5 м и не менее 100 мм при большей длине.

Трубы укладываются прямолинейно по утрамбованному дну траншеи с уклоном, предотвращающим скопление воды. Более высокий конец трубы уплотняется смоляной лентой или кабельной пряжей, замоченной в глине.

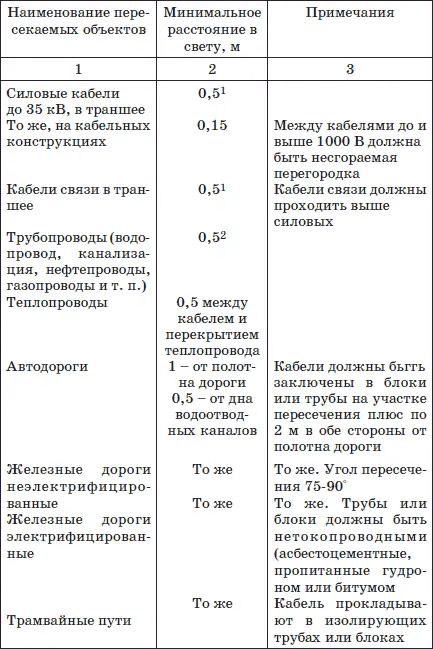

Минимальные расстояния между кабелями и пересекаемыми объектами приведены в табл. 35.

1В стесненных условиях расстояние может быть уменьшено до 0,15 м, при этом кабели разделяют перегородкой на длине участка пересечения плюс по 1 м в каждую сторону плитами или трубами из бетона или другого равнопрочного материала.

2Допускается уменьшение расстояния до 0,25 м при условии прокладки кабеля в трубах или блоках на участке пересечения плюс по 2 м в каждую сторону.

Мероприятия по защите кабелей и обеспечению их надежной работы выполняет та организация, чей объект сооружается в зоне пересечения.

Места открытой прокладки кабелей. Открытая прокладка кабелей может выполняться вне зданий и внутри помещений – по стенам, строительным конструкциям и на эстакадах.

Кабели прокладывают на скобах, кабельных конструкциях и по лоткам (рис. 41). Допускается прокладка кабелей напряжением до 1000 В на трассе внутри помещений (между колоннами и стенами зданий) и вне помещений (между стенами здания). Габариты приведены в табл. 36.
