Вадим Пустовойтов - Гипсокартон: шаг за шагом

Панель отделочная гипсокартонная относится к группе горючих материалов и предназначена для облицовки поверхностей стен и перегородок из железобетонных панелей, кирпича, дерева, в том числе оштукатуренных.

Некоторые характеристики панелей: длина – 2500 мм, ширина – 600 или 500 мм, толщина – 12,5 или 10 мм, предел прочности при изгибе —105 кгс/см 2, вес 1 м 2в пределах 8,5 кг – 10 кг.

Каркас системы ПОГ состоит из следующих элементов:

• для облицовки С511 – профиль направляющий (ПН) и профиль стоечный (ПС);

• для облицовки С512 – профиль облицовочный (ПО).

Профили изготавливаются длиной 2,5–6,0 м из рулонной оцинкованной стали толщиной 0,5–0,7 мм и представляют собой длинномерные элементы швеллерообразного сечения (ПН, ПС) и L-образного сечения (ПО);

• для облицовки С521 – брус сечением 40 х 25 мм (в поставку не входит).

Следующим элементом облицовки ПОГ является раскладка, которая представляет собой длинномерные элементы длиной 2,5 м из поливинилхлорида (ПВХ) с сечением в виде двутавра, а в варианте отделки С531 – таврового сечения. Все отделочное оформление элементов системы ПОГ в полном объеме производится на предприятии, что исключает производство отделочных работ на объекте. Благодаря широкому выбору расцветок панелей и легкости монтажа применение системы ПОГ при отделке помещений приносит ощутимую экономию времени, сил и средств при производстве отделочных работ различного назначения.

Электрические кабели (штатная электросеть, телефонные, телевизионные, охранно-пожарной сигнализации и т. д.) располагаются таким образом, чтобы им не угрожала опасность быть поврежденными острыми краями обрезанной стали каркаса или шурупами во время крепления гипсокартонных листов. Поэтому запрещается проводить кабели внутри стоек. Там, где провода, кабели и жгуты соприкасаются с конструктивными элементами каркаса, необходимо обеспечивать дополнительную изоляцию как с помощью изоляционной ленты, так и специальных гофрированных и гладких пластиковых шлангов и труб.

Немаловажным этапом в процессе работы является подгонка профилей по длине. Это без проблем делается при помощи ножниц по металлу, причем не имеет особого значения, насколько аккуратно был нарезан профиль, – все недостатки закроет гипсокартон, следует только обратить внимание – нет ли поблизости коммуникаций, которым может повредить острый заусенец. Чтобы защитить гипсокартонные листы от влаги, следует оставить зазор в 10 мм между ними и полом, для чего рекомендуется заранее заготовить необходимое количество подкладок из дерева или гипсокартона.

Гипсокартонные листы крепятся от угла, по двум взаимно перпендикулярным друг другу направлениям. Установив вертикально, их прихватывают к каркасу шурупами-саморезами с шагом 250 мм. Для отделки швов между соседними листами гипсокартонных плит должно оставаться пространство в 5–7 мм. Местоположение шурупа-самореза определяется продольными канавками на полке стоечного профиля.

Сверху и снизу листы крепятся непосредственно к направляющим профилям на расстоянии не менее 10 мм от кромки (если кромка не облицована картоном, расстояние следует увеличить до 15 мм).

Необходимо внимательно следить за тем, чтобы шурупы вворачивались в гипсокартонные листы под прямым углом и заходили в глубь профиля не менее чем на 10 мм, а бумага в местах закручивания шурупов не должна быть растрепанной.

Головки шурупов-саморезов необходимо утапливать в толщу ГКЛ на глубину не менее 1 мм. В случае если шуруп дефектный или он неправильно ввернут, его следует удалить, после чего поставить новый на расстоянии около 50 мм от прежнего. По окончании монтажных работ гипсокартонные листы должны плотно прилегать к металлическому каркасу.

Чтобы пластиковые окна гармонично вписались в отделанный гипсокартонными, гипсоволокнистыми, древесноволокнистыми и древесностружечными панелями интерьер, рекомендуется использовать имеющиеся в продаже пластиковые окантовочные профили, выпускаемые различными производителями.

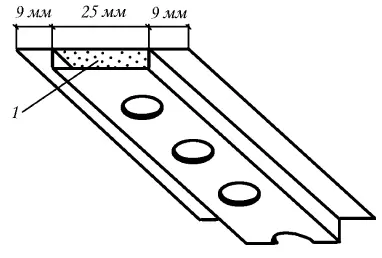

С целью улучшения звукоизоляции можно использовать готовые акустические профили типа профилей Knauf из перфорированной стали (рис. 26).

Рис. 26. Звукоизолирующий профиль Knauf

Для обеспечения тепловой и звуковой изоляции при проведении отделочных работ в качестве тепло– и звукоизоляционного материала при облицовке стен и потолков, а также в перегородках обычно используется мягкая изоляция из стекловолокна в плитах или рулонах типа Isover. Этот материал применяется в конструкциях, где изоляция не испытывает существенных нагрузок. Isover 610 КТ-11 Twin – мягкий эластичный мат из стекловолокна, свернутый в рулон и сжатый в упаковке в пять раз, что обеспечивает ей компактность и удобство транспортировки. Материал в рулоне разрезан в горизонтальной плоскости на две равные части, что позволяет выбрать необходимую по проекту толщину изоляции – 50 или 100 мм.

Принципиальной отличительной особенностью этого изделия является то, что в процессе производства мат шириной 1220 мм разрезается на две равные части (о чем говорит приставка Twin, что означает «двойной». Таким образом, из одной упаковки Isover 610 КТ-11 Twin получаются два рулона шириной 610 мм.

Поскольку расстояние между направляющими металлического каркаса составляет 600 мм, дополнительные 10 мм ширины позволяют, приложив незначительное усилие, устанавливать материал «враспорку», как бы «втиснув» его за счет сил упругости вплотную к стенкам каркаса. Это означает, что на изоляцию больше не действует сила тяжести и нагрузка сверху. Материал самостоятельно удерживается, плотно прилегая к гипсокартонному листу и профилям каркаса, при этом – без использования дополнительных крепежных элементов и целиком заполняя изолируемое пространство. Благодаря согласованности размеров материала и конструктивного каркаса, сокращается время монтажа перегородки, что в условиях современного строительства имеет решающее значение.

В случае необходимости для закрепления звукоизоляционного материала в гипсокартонных конструкциях (перегородках) используются самоклеящиеся скобы (рис. 27).

Рис. 27. Самоклеящиеся скобы для крепления изоляционных материалов

Если в качестве изолирующего материала в полость перегородки укладывается пенополистирол или минеральная вата, необходимо предусмотреть их надежное крепление при помощи вкладышей из гипсокартона или фрагментов стоечного профиля меньшего сечения (рис. 28).
