Температура нагревательных элементов не превышает 30–32 °C, но т. к. весь пол излучает тепло (большая площадь), в помещении поддерживается комфортная температура.

Электрический и водяной теплый пол строятся практически по одной схеме: на черновой пол (бетонный или грунтовый) ложится слой тепло- и гидроизоляции. Дальше идет слой бетонной стяжки (можно использовать самовыравнивающуюся смесь), на которой крепятся нагревательные элементы (трубы с водой или электрические нагревательные кабели). Эта система сложнее, чем классическая, но используется для локального обогрева, иногда для поддержания и регулирования температуры в комнате. Теплый пол нет необходимости монтировать в местах, где стоит мебель.

Для возможности круглогодичной работы системы теплого пола в помещениях небольшой площади (ванная, санузел) удобно использовать электрический теплый пол.

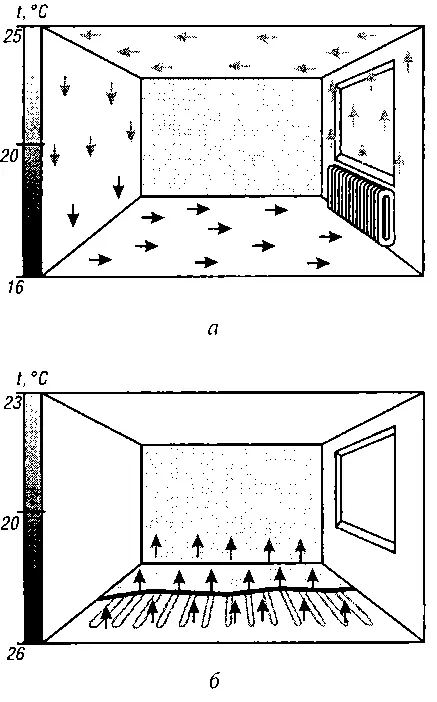

Рис. 11. Распределение тепла:

а — при обогреве помещения батареями; б — при обогреве системой «теплый пол»

Теплый пол — это нагревательный элемент, который закладывается в пол под плитку, паркет, ламинат и другое половое покрытие. Для регулировки температуры теплого пола необходимо два датчика (температуры пола и температуры окружающего воздуха) и собственно сам терморегулятор (или термостат).

В водяном теплом полу для контроля и регулировки температуры нагревающего устройства используются термостаты. Эти устройства бывают четырех видов:

□ проводные термостаты с питанием 24 В и открытой рукояткой управления; диапазон регулирования температуры — 5—30 °C;

□ проводные термостаты с питанием 24 В и скрытой рукояткой управления. Обычно используются в общественных местах: столовых, фастфудах, конференц-залах; диапазон регулирования температуры — 5—30 °C;

□ проводные термостаты с питанием 24 В и выносным датчиком, который монтируется непосредственно в пол. Используют для поддержания ранее заданной температуры теплого пола; диапазон регулирования температуры — 15–40 °C;

□ радиотермостаты, которые используют в случаях, когда нет возможности прокладки кабелей (или прокладка кабеля экономически нецелесообразна), или при установке зонального регулирования уже после ввода системы в эксплуатацию; диапазон регулирования температуры — 5—30 °C.

Регулировка температуры в электрическом теплом полу заключается в установке требуемого напряжения и тока, подаваемого на теплый пол.

Терморегуляторы для электрического теплого пола можно разделить на две основные группы:

□ механические терморегуляторы с ручным управлением;

□ электронные программируемые терморегуляторы.

Водяной теплый пол используется для основного или дополнительного обогрева помещений (кухня, туалет, балконные площадки, детские, залы, стадионы, подъездные площадки). Конструкция водяного теплого пола представляет собой систему трубок с теплой водой, которую монтируют в бетонную стяжку под декоративное покрытие (паркет, плитка, ламинат).

Теплый пол на основе энергии горячей воды можно применять как в квартирах, так и в коттеджах, загородных дачных домиках, торговых центрах, метро и прочих сооружениях с большой распределенной площадью обогрева. Самое главное — водяной теплый пол обязательно должен быть подключен к автономному котлу. К котлу, конечно же, одновременно с теплым полом могут быть подключены и батареи отопления. Просто обогрев водяным теплым полом не подходит для квартир, у которых отсутствует автономный котел. Квартиры с центральным отоплением зависимы от коммунальных служб и графика включения отопления. Поэтому, если в квартире планируется монтаж теплого пола, стоит задуматься об электрической его разновидности.

Водяной теплый пол экономичнее при больших площадях обогрева, чем электрический пол.

Водяной теплый пол немного сложнее и дороже в установке, чем электрический (особенно если применять электрические нагревательные маты).

Питание для электрического теплого пола есть и в самых труднодоступных местах, а вот подвести воду от котла бывает довольно непросто и экономически невыгодно.

Устройство водяного теплого пола практически ничем не отличается от устройства электрического пола. Обычно на железобетонное перекрытие укладывается утеплитель толщиной 3–5 см (пенопласт, чаще всего экструдированый пенополистирол). Пенопласт накрывают пленкой и сверху формируют стяжку толщиной 3 см. В эту стяжку монтируют трубки теплого пола. В качестве трубок используются металлопластиковые трубы. Их довольно легко монтировать и соединять между собой, они имеют достаточную гибкость.

Но применение классической системы формирования «слоеного пирога» для укладывания водяного теплого пола иногда становится невозможным, например в тех случаях, когда уже невозможно поднять пол на требуемую высоту стяжки. Тогда можно применить альтернативную укладку труб для теплого пола.

Используются металлопластиковые трубы диаметром 12, 16, 17, 20 мм. Трубки заливаются бетоном.

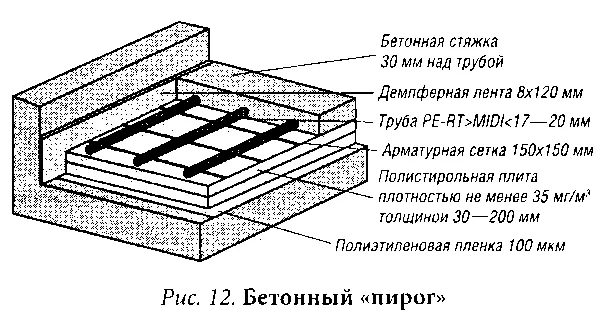

На железобетонное перекрытие укладывается пленка (гидроизоляция), на нее — теплоизоляционная плита. На теплоизоляционный слой укладывается арматурная сетка, на которой крепится система металлопластиковых трубок 0 17–20 мм. Все это закрепляется с помощью демпферной ленты, которая служит для компенсации теплового расширения бетонной стяжки, и сверху заливается слоем бетона толщиной 30 мм (рис. 12).

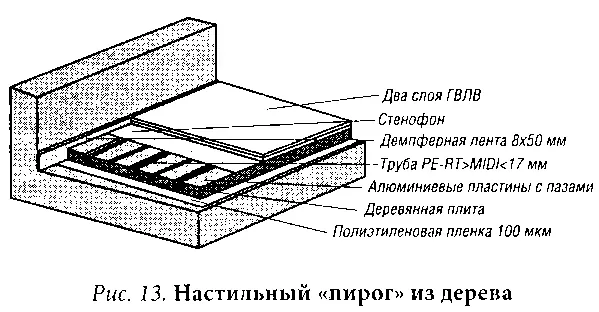

Такая конструкция используется, если нет возможности делать толстую бетонную стяжку. Основное отличие от бетонной стяжки — использование вместо бетона специальной алюминиевой пластины (рис. 13). Шаг укладки — 150–300 мм. Сверху обычно укладывают паркет, керамическую плитку, линолеум.

Разновидностью настильного «пирога» из дерева можно считать конструкцию теплого пола с использованием полистирольной плиты вместо деревянной (рис. 14).

Особое внимание при использовании водяного теплого пола стоит обратить на качество проектных решений и монтажных работ. Очевидно, что возможность протечек и повреждения труб в этом случае следует свести к минимуму.
