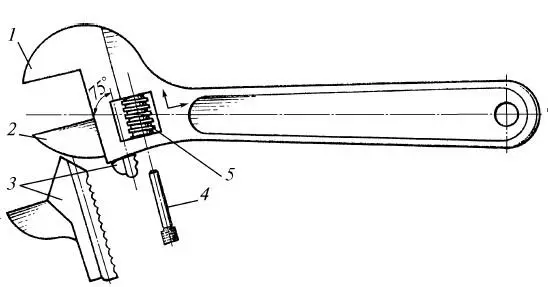

Рис. 5. Разводной гаечный ключ:

1 – неподвижная губка; 2 — подвижная губка; 3 – рейка; 4 — ось разборного ключа; 5 – червяк

Сейчас в обиходе применяют несколько видов разводных ключей, которые подразделяют по углу наклона оси червяка (или рейки) к продольной оси рукоятки (см. табл. 17).

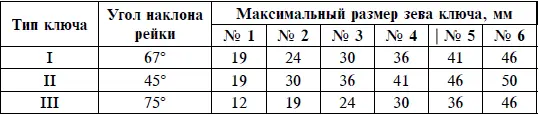

Таблица 17. Разводные ключи

Ключи типа I и II окрашивались черным лаком, ключи типа III – оцинковываются. Наиболее часто для сантехнических работ применяются разводные ключи с максимальными размерами зева 30 мм. Они нужны для арматуры с декоративным покрытием, при установке корпуса пластмассового горизонтального поплавкового клапана и т. п. Хорошо бы еще иметь ключ № 6, используемый для ремонта смесителя с цельнолитым корпусом.

Гаечные двухсторонние ключи с открытыми зееами. Из таких ключей мастеру желательно иметь ключи 14x17, 17x19, 19x22, 24x27, 32x36. Последний ключ необходим при сборке и разборке фасонных частей для труб с наружным диаметром 21,3 мм под резьбу 1/2 с 26,8 мм под резьбу 3/4. Таким ключом гораздо быстрее действовать, чем трубным. Правда, двухсторонним ключом можно заворачивать лишь литые чугунные муфты с выступами, при стальных муфтах придется применять трубные ключи. Двухсторонними ключами также заворачивают и отворачивают угольники, тройники, контргайки и т. п.

Просечки. Приспособления для изготовления прокладок называют просечками. Просечки для получения круглых прокладок выполняют из стальных трубок с подходящим внутренним диаметром (длина трубки не менее 60 мм). Одну из сторон трубки заостряют по наружной поверхности напильником или на точило. Можно также закалить эту сторону. Тогда заточку делают после закалки.

Более качественные просечки вытачиваются на токарном станке. При этом одна из сторон, по которой ударяют молотком, делается глухой, что обеспечивает меньшее расплющивание торца. После токарной обработки на боковой стороне насечки прорезается выемка глубиной не менее половины диаметра трубки. Благодаря этому вырубленные прокладки несложно достать из просечки. Если боковое отверстие не делать, у просечки необходимо предусмотреть сквозное осевое отверстие, через которое стержнем выталкивают прокладки.

Трос. В хозяйственных магазинах и на рынках продается трос с пластмассовой рукояткой, который используют для прочистки унитазов и канализационных труб между ванной и туалетом. Для этих целей иногда используют пришедший в негодность привод от автоспидометра. Так же канализационный трос можно сделать из стального канатика диаметром 4–6 мм. Для этого на наждаке отрезаем кусок канатика длинной 2–3 м, отжигаем концы каната и свиваем их. Рукоятку можно сделать из латунной или стальной трубки, изогнув ее наподобие заводной ручки для автомашин. В месте стыка со стальным канатом трубку расклепываем или привариваем.

Труборез. Труборез позволяет перерезать трубы диаметром до 100 мм. Имеется множество видов труборезов, принципиально не отличающихся друг от друга по конструкции. Чтобы отрезать кусок трубы, место разреза на трубе смазываем маслом или периодически поливаем водой. Корпус трубореза надеваем на трубу. Вращаем рукоятку до соприкосновения со стенкой трубы ролика-резака. Докручиваем рукоятку еще на 1/4 оборота так, чтобы ролик врезался в трубу. Весь труборез за рукоятку двигаем вперед-назад, постепенно проходя окружность. После этого еще выгрызаем ролик и повторяем процесс до окончательного разрезания трубы. Снимаем труборез и зачищаем заусенцы, опиливая торец трубы напильником.

Вантузы (прокачки). Подобные приспособления для прочистки ванн, раковин выпускают с диаметром резиновых груш 100, 125, 150 мм. Лучше иметь два вантуза (большой и маленький). У вантуза с грушей диаметром 100 мм обязательно прибейте обойными гвоздиками ту часть груши, в которую вдета рукоятка. Тогда сможете этим вантузом прокачивать и засоры в унитазе. Второй вантуз послужит для прокачки ванн и умывальников.

Конопатки, чеканки. Их применяют для укладки уплотнителя в кольцевых промежутках раструбных стыков канализационных труб. Длина стандартной конопатки – 290 мм, ширина лезвия – 25 мм, толщина 3–5 мм (рис. 6). Ширину лезвия можно довести до 1/4 окружности трубы, что убыстрит работу. Конопатки несложно изготовить самому из полосовой стали.

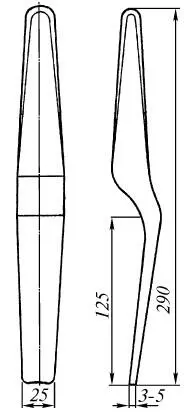

Рис 6 Конопатка

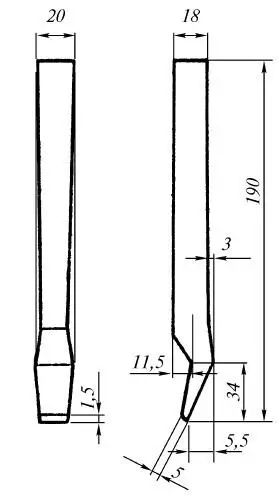

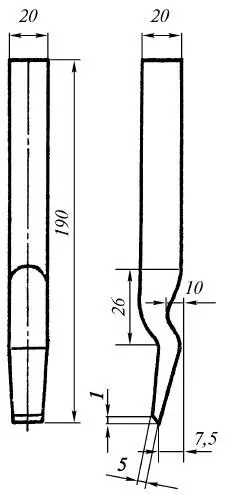

Рис. 7. Чеканки

Назначение чеканки то же, что и у конопатки, но длиной она 190 мм, а шириной 20 мм (рис. 7). Чеканка позволяет проникнуть в труднодоступные места, и, кроме того, ею удобнее пользоваться при окончательной стадии процесса уплотнения стыков. Как и конопатку, чеканку можно изготовить самому.

Вода в квартиры, на садовые участки подается по стальным трубам, которые различаются по диаметру условного прохода (ДУ), то есть по номинальной величине внутреннего диаметра, в мм. Для квартирных водопроводных труб он обычно составляет 15 мм (соответственно наружные диаметры таких труб равны приблизительно 21,5 и 26,8 мм). На трубах с ДУ, равным 15 мм, нарезают резьбу 1/2 (такие трубы называют полудюймовыми). На трубах с ДУ, равным 20 мм, – резьба 3/4. Подобные трубы бывают неоцинкованными («черными») и оцинкованными. На черных иногда четко выступает продольный сварной шов.

Сегодня разводка водопроводной сети чаще всего выполняется металлопластиковыми трубами, хорошо зарекомендовавшими себя при разных условиях эксплуатации. Их можно смонтировать открыто, а можно замуровать в стены или стяжку. Надежность труб особенно высока, если они прокладываются единым отрезком (без соединений) от точки водоразбора (коллектора) до точки водопотребления (сантехприбора).

Стабильная работа современных сантехнических приборов и бытовой техники невозможна без регулировки напора воды и обеспечения ее очистки от механических загрязнений. Для этих целей применяют запорную арматуру, фильтры грубой очистки и редукторы давления. Редукторы давления позволяют не только уберечь дорогостоящую сантехнику от гидроударов и повышенного давления (более 5 атм), но и установить одинаковое давление в холодной и горячей квартирных магистралях.
