Рис. 13.4.Рекомендую использовать энергосберегающие галогеновые светильники. Они стоят дороже, но дольше и экономнее служат, и вы в итоге несколько лет меньше платите за свет (фото автора, 2009 г.)

Устанавливаются светильники путем сжатия и последующего распрямления имеющихся на них скоб, однако такой способ монтирования подвесного потолка подходит для помещения небольшой площади – коридора, кухни или ванной комнаты. Подвесной потолок больших размеров монтируется при помощи специальных крепежных деталей – металлических кронштейнов с насечками.

Народная мудрость гласит: «Держи ноги в тепле, а голову в холоде». Выполнить «предписание» первой части этой пословицы можно с помощью системы теплых полов. Подход к этому вопросу со всей основательностью, то есть с «холодной» головой, позволит вам в еще большей степени наслаждаться комфортом и уютом вашего дома.

Как правило, теплые полы устанавливаются в тех помещениях, где мы чаще всего бываем и где комфортнее, когда постоянно тепло. Это кухня, спальня, лестница, вход в дом, лоджия (рис. 14.1).

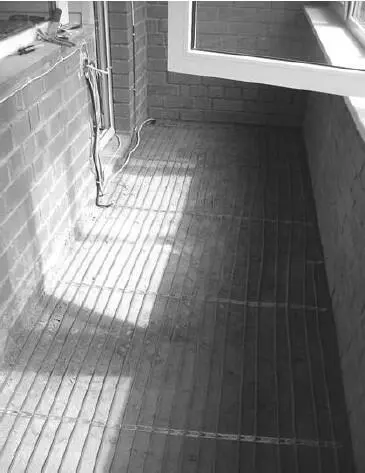

Рис. 14.1.Теплый пол в лоджии (фото автора, 2009 г.)

Система теплых полов экономичнее радиаторной системы на 10 %, средний расход электроэнергии в отопительный период (6–7 месяцев) для дома площадью около 150 м 2– 130–170 кВтч/м 2.

Экономичность электросистемы подогрева объясняется:

♦ вертикальностью восхождения теплого потока воздуха от пола;

♦ минимальной циркуляцией;

♦ поддерживанием температуры помещения на 1,5–2 °C ниже по сравнению с иными источниками тепла.

Кроме всего прочего, монтаж кабельной системы в 2 раза дешевле, быстрее и экономичнее монтажа водяной системы отопления пола.

Полный комплект для устройства кабельной системы должен включать:

♦ двухжильный кабель;

♦ кабель трехслойной изоляции;

♦ экранированную защиту.

Кабели, не отвечающие данным параметрам, применять в помещениях с повышенной влажностью не рекомендуется.

В табл. 14.1 приведен расчет мощности электроустановки применительно к площади помещения.

Таблица 14.1.Расчет мощности нагревательного элемента

Кабель (нагревательный элемент системы с высоким сопротивлением) крепится к полу вместе с температурным датчиком монтажной лентой. При этом возможна предварительная укладка на пол слоя термоизоляции. После этого производится заливка мастикой или специальным раствором, а затем укладка соответствующего покрытия с выводом терморегулятора и силового кабеля.

К используемым при работе термоизоляционным материалам относятся:

♦ натуральная пробка;

♦ каменная минеральная вата;

♦ изофлекс;

♦ пенопласт;

♦ пенопропилен.

Толщина термоизоляционного слоя должна быть около 3 мм. Для предотвращения соприкосновения с кабелем требуется прокладка из алюминиевой фольги толщиной 1 мм.

Для того чтобы подстраховаться в случаях перебоев с электроэнергией, можно в качестве дополнительного источника питания воспользоваться портативной электростанцией, работающей на дизельном топливе. Такая электростанция вырабатывает энергию, достаточную для отопления дома в два и более этажа в зимний период.

Ниже приведен расчет мощности и стоимости подогреваемой площади (табл. 14.2).

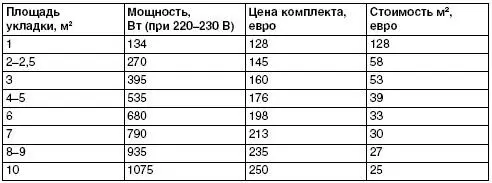

Таблица 14.2.Мощность и стоимость вашего теплого пола

На рис. 14.2-14.3 представлены схемы полов различных типов с отопительным электрооборудованием.

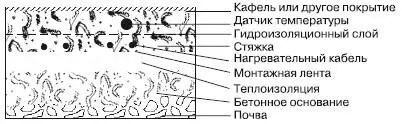

Бетонный пол на земле

Бетонный пол в ванной

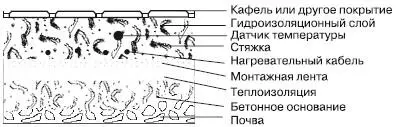

Рис. 14.2.Схемы-разрезы различного типа бетонных полов с установленным отопительным электрооборудованием

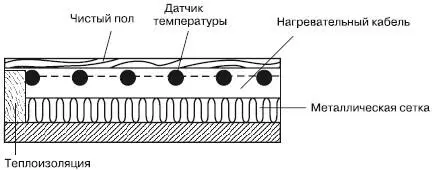

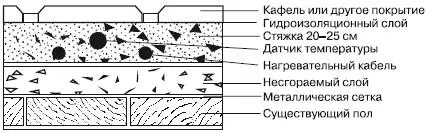

Рис. 14.3.Схемы-разрезы тонких теплых полов на деревянном полу

Перед прокладкой нагревательного кабеля производится термоизоляция поверхности (термоизоляционный слой кладется под кабель). При установке нагревательного кабеля пользуются ручными инструментами, иногда – пневматическим молотком. Возможно применение быстросохнущего клея (рис. 14.4).

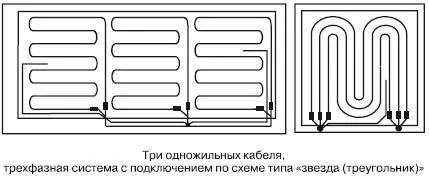

Три одножильных кабеля, трехфазная система с подключением по схеме типа «звезда (треугольник)»

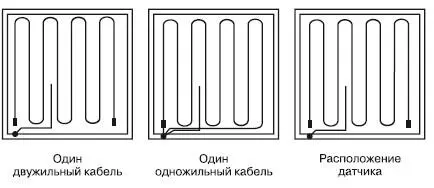

Рис. 14.4.Схема электроотопления пола

Закрепление нагревательного кабеля производится на термоизоляционном покрытии пола. Используемый материал – монтажная лента с креплениями через каждые 2,5 см. Кабель крепится лентой в нескольких местах.

Кабель укладывается по параллельным зигзагообразным линиям, расстояние между которыми должно быть не более 20 см. Минимальный диаметр изгиба при этом – 6 диаметров кабеля.

Внимание

Если пол тонкий, мощность кабеля должна быть не более 10 Вт/м.

Между линиями кабеля необходимо установить терморегулятор, поместив его в пластиковую трубу диаметром не менее 15 мм. На одном конце трубы устанавливается заглушка во избежание проникновения бетона (мастики).

Для укладки силового кабеля и проводов к терморегулятору производится штробление стены. После укладки электропроводки место штробления замазывается специальным раствором.

В заключение необходимо смонтировать шкаф управления: датчики температуры, реле безопасности, вводы труб и кабелей и др. (рис. 14.5). Эту процедуру лучше всего доверить профессиональному электрику.

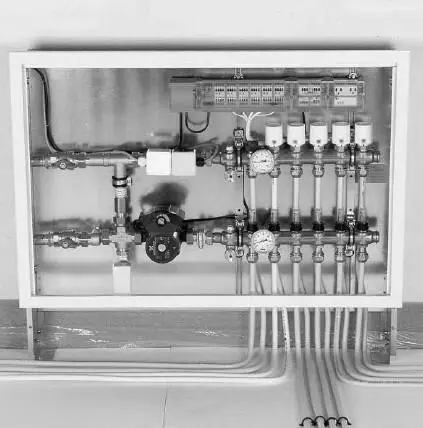

Рис. 14.5.Электрошкаф управления (фото автора, 2009 г.)
