В здании кирпичной кладки с установкой НВФ при отключении системы теплоснабжения стены охлаждаются в 6 раз медленнее.

Навесные фасадные системы имеют три основных конструктивных элемента. Сначала идет металлический каркас (обрешетка) из нержавеющей (оцинкованной) стали или алюминия. Затем следует теплоизоляционный слой. Материал утеплителя – стекловата, минеральная вата, пенопласт и т. д. Поверх утеплителя укладываются облицовочные материалы – плиты и листы с разнообразным декоративным покрытием (рис. 17.1).

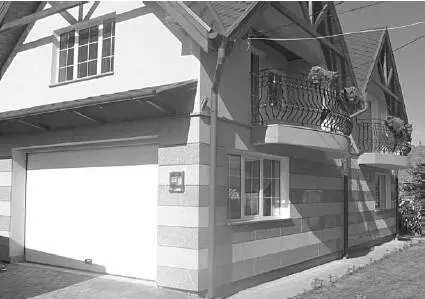

Рис. 17.1.Коттедж, оборудованный навесным фасадом

Цена и качество облицовочных панелей для НВФ зависят от материала изготовления и применяемой крепежной системы. Среди наиболее дорогих и долговечных облицовочных материалов – керамогранит, тонированное стекло и природный камень. Менее дорогой и менее долговечный облицовочный материал – металл, фиброцемент и каменная крошка или краска.

Самая дорогая и надежная крепежная система для НВФ – из нержавеющей стали; недорогая и подверженная коррозии – из черного металла.

Вентилируемые фасады с утеплительной системой обеспечивают надежную теплоизоляцию наружных стен и защиту от неблагоприятных атмосферных факторов. Однако наряду с достоинствами у таких НВФ есть и недостатки. Например, издаваемый ими шум в местах вихревых воздушных потоков. Кроме того, проблемой является возникновение конденсата при повышенной влажности среды, что характерно для климата северных городов.

Подобные климатические условия могут снизить срок эксплуатации НВФ, ведь при проникновении влаги и ее задержке в теплоизоляционном слое происходит разрушение утеплителя. По этой причине в таких климатических зонах требуется некоторое время для совершенствования и адаптации данных фасадных конструкций.

С целью предохранения теплоизоляционного слоя от попадания влаги, создания препятствия прохождению вихревых воздушных потоков, а также обдува и осушения основных элементов конструкции НВФ применяются гидроизоляционные (паропроницаемые) ветрозащитные пленки (мембраны), чьим единственным недостатком является паропроницаемость.

Защита от ветра – обязательный компонент в системе НВФ. Ветрозащитная пленка также должна обладать гидроизоляционными свойствами, для того чтобы предотвращать попадание влаги (воды) на теплоизоляционный слой, поскольку это приводит к быстрому износу утеплителя.

Ветрозащитные мембраны выводят скапливающуюся в утеплителе влагу через вентиляционное отверстие наружу помещения.

Наиболее полно данным требованиям для систем НВФ отвечает мембрана Tyvek. Она имеет улучшенные теплотехнические характеристики и продлевает срок эксплуатации утеплителя и самого строения.

Сравнительные характеристики некоторых других мембран для НВФ представлены в табл. 17.1, 17.2.

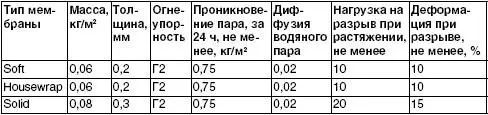

Таблица 17.1.Физические свойства некоторых мембран, представленных на российском рынке

Таблица 17.2.Размеры и стоимость некоторых мембран, представленных на российском рынке

Для обеспечения выравнивания давления воздуха в вентиляционном воздушном пространстве и с внешней (наружной) стороны НВФ при ветровой нагрузке следует учитывать следующие параметры:

♦ ширину открытых облицовочных швов конструкции;

♦ толщину воздушного зазора;

♦ степень воздухонепроницаемости кирпичной (или бетонной) кладки и утеплителя.

Выравнивание давления воздуха с обеих сторон фасада препятствует проникновению воды в вентилируемый зазор и защищает от усиленного ветрового воздействия.

При монтаже НВФ следует обратить особое внимание на установку оконных блоков в их базовых (наружных) стенах. Некачественный монтаж оконных блоков нарушит правильное функционирование всей системы вентилируемого фасада.

Как мы уже отмечали, в НВФ часто используют утеплители. Их существует очень много. Так, во Франции, Финляндии и Германии широко распространены стекловолоконные утеплители, в Дании, Польше и Швеции – утеплители из базальтового волокна.

Основные функции теплоизоляторов:

♦ уменьшение расхода энергии на отопление;

♦ уменьшение веса конструкций при строительстве;

♦ снижение расхода строительных материалов (бетон, кирпич и т. д.).

К общим требованиям к утеплителям для НВФ относятся:

♦ водонепроницаемость;

♦ отсутствие деформации в зимний период;

♦ способ установки: с максимально плотным прилеганием между собой (без зазоров) и к базовой (основной) стене.

Совет

Для повышения плотности установки теплоизолятора следует увеличивать площадь его крепления – не менее 5 точек на 1 м 2. Другой способ – фиксировать теплоизо-лятор с помощью клея, наносимого на всю поверхность основания.

Плотное прилегание теплоизолятора к основанию зависит также от степени его сжимаемости. Так, стекловолоконная полужесткая плита способна сжиматься на 30 %, а базальтоволоконная полужесткая плита – на 10–15 %.

Атмосферные воздействия и внешние нагрузки на теплоизоляторы для НВФ минимальны.

Защиту теплоизолятора от атмосферного воздействия (ветра, снега, дождя и других погодных факторов) обеспечивают облицовочные плиты НВФ и воздушный зазор между поверхностью базовой стены и навесной панелью. Минимальный размер зазора – 20 мм (по европейским стандартам). Однако слишком большим зазор быть не должен (рис. 17.2, 17.3).

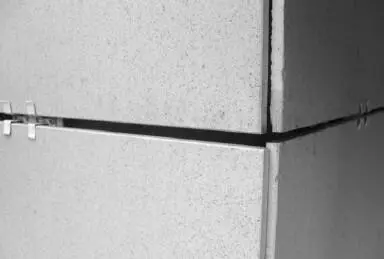

Рис. 17.2.Некачественно выполненные стыки навесных облицовочных конструкций (фото автора, 2009 г.)

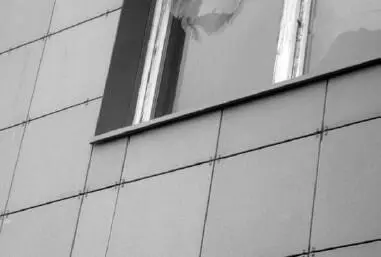

Рис. 17.3.Пример хорошо сделанных стыков (фото автора, 2009 г.)

Внимание

Теплоизолятор нельзя применять в конструкции с влажностью больше 5 % по массе.

Теплоизоляционный слой должен обладать высокой степенью паропроницаемости. Слои изолятора в НВФ размещены по принципу возрастания паропроницаемости в сторону внешнего слоя. Это препятствует образованию конденсата.
