К недостаткам расширительных баков можно отнести потерю ими тепла при установке вне помещения, а также то, что в открытых баках вода «забирает» воздух и это приводит к коррозии труб и устройств.

Открытые расширительные баки рекомендуется устанавливать в верхней части дома (на чердаке). При этом обязательным является применение теплоизоляционных материалов – чтобы вода не замерзла зимой на холодном чердаке.

Чтобы исключить полное опустошение бака при максимальном расходе воды, необходимо присоединять разборную линию горячего водоснабжения к расширительному баку на высоте 100–160 мм от уровня его дна.

Совет

Используйте баки с эмалированной внутренней поверхностью – это залог долговечности нагревателя.

Разновидностью расширительных баков являются мембранные. Их емкость наполняют газом (например, азотом) или воздухом под давлением, за счет чего мембрана бака прогибается до определенного уровня. Повышение температуры увеличивает объем воды, что усиливает прогиб мембраны. А это, в свою очередь, повышает давление газа под мембраной и воды над ней.

Для защиты такого бака от повреждения установите на него предохранительный клапан.

Достоинства мембранных расширительных баков:

♦ снижение интенсивности коррозии;

♦ снижение потерь тепла (за счет уменьшения испарений);

♦ отсутствие необходимости установки в верхней части здания;

♦ экономичность монтажа.

Широкое применение для отопления и горячего водоснабжения нашли газовые водонагревателитипа АГВ, работающие на природном газе.

В их конструкцию входит емкость, предназначенная для аккумуляции нагретой воды. Таким образом, при использовании данных приборов не нужны дополнительные аккумуляторы.

Безнапорная нагревательная системаиспользуется при наличии в доме только одной точки водоразбора. Это система открытого типа. Горячая вода подается в водоразборные краны и смесители под небольшим давлением, которое полностью «гасится» в кране в местах подводки водопровода к теплогенератору. В такой системе расширительный бак также выполняет функцию аккумулятора. Если водоразбор горячей воды отсутствует, то вода поступает прямо из бака в трубопровод и к отопительным приборам.

В систему включена воздушная линия, препятствующая разрежению в трубе, которое может возникать из-за расположения водоразборных точек ниже расширительного сосуда.

Для уравнивания давления горячей и холодной воды рекомендуется установка уравнительного бака.

К безнапорным водоподогревателям относятся, в частности, электрические подогреватели воды и водогрейные колонки, работающие на твердом топливе.

Водогрейные колонки устанавливаются в ванных комнатах либо в кухнях – в специально отгороженном месте. Они используются в частных домах при наличии печного отопления и при отсутствии газовой подводки.

Основная деталь водогрейной колонки – цилиндрический корпус, состоящий из листовой стали толщиной, как правило, до 3 мм. Внутри корпуса находятся топка и газовый теплообменник (рис. 1.8). Место заполнения колонки водой – между кожухом и трубой. Подача холодной воды осуществляется через смеситель, забор горячей – через вентиль горячей воды. Переключение смесителя обеспечивает подачу воды в душевую.

При печном отоплении водогрейную стальную колонку монтируют в кухонный очаг.

Бесспорными преимуществами обладают системы отопления с использованием электроэнергии.

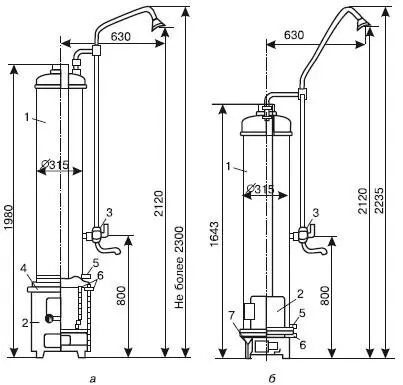

Рис. 1.8.Схема водогрейной колонки:

а – с чугунной топкой; б – со встроенной стальной топкой; 1 – водяной бак; 2 – топка; 3 – смеситель; 4 – кольцо топки; 5 – сливной штуцер; 6 – заполнитель из смеси глины с асбестом; 7 – подставка

Достоинства электронагревателей:

♦ удобство эксплуатации;

♦ экономичность;

♦ компактность;

♦ высокие санитарно-гигиенические показатели.

Устройство электронагревателей воды представлено на рис. 1.9.

Электронагреватели классифицируют на проточные (скоростные) и накопительные (емкостные).

Соединительная вставка проточных электронагревателей подает к ним воду прямо из водопровода. Оптимальный способ их установки – стыковка шланга душевого смесителя с входным отверстием водонагревателя.

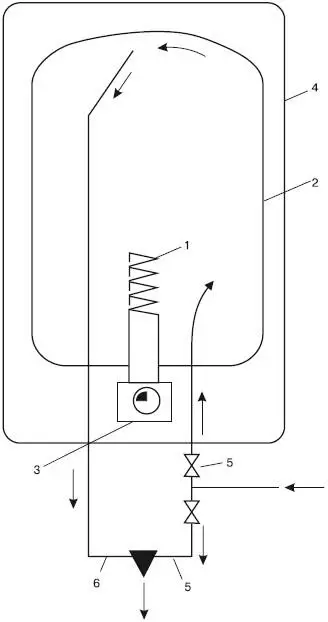

Рис. 1.9.Схема электронагревателя воды:

1 – трубчатый нагреватель; 2 – емкость; 3 – регулятор; 4 – кожух; 5 – холодная вода; 6 – горячая вода

К их достоинствам можно отнести: ♦ высокотехнологичность изготовления;

♦ высокую производительность (до 6 л горячей воды в минуту);

♦ надежность и удобство эксплуатации;

♦ компактность.

Накопительные электронагреватели состоят из емкости (бака), нагревающей воду до +70 °C. Время подогрева зависит от объема бака. Когда вода станет нужной температуры, ТЭНы (нагревательные элементы внутри накопителя) автоматически отключаются. Предусмотрено также восстановление объема воды путем автозабора из водопроводных систем.

Совет

Прежде чем приобрести накопительный водонагреватель, следует произвести расчет потребления горячей воды на всех членов семьи. Это поможет в выборе наиболее подходящей для вас модели. Объем накопительного нагревателя, подключенного к душу, должен быть не менее 50 л.

Считается, что накопительные нагреватели потребляют меньше энергии. Это связано с меньшей потребляемой мощностью в отличие от проточных. Однако накопительные требуют больше времени для нагрева воды, тогда как проточные нагревают воду моментально за счет большей мощности. Экономичность работы проточных нагревателей возможна лишь в случае расхода электроэнергии только во время эксплуатации воды, тогда как накопительные требуют постоянной «подпитки» электричеством.

Нагреватели, относящиеся к напорной нагревательной системе,имеют объем до 1000 л и обслуживают несколько водоподающих устройств (многоточечный водоразбор). Напорная система находится под постоянным давлением.

Такие подогреватели оснащены закрытым воздухосборником, вверху которого располагается водоподающая линия. Удаление воздуха происходит через водоразборные краны. Постоянный контроль водяного давления при многоточечном водоразборе – гарантия одновременной и бесперебойной работы водоподающих устройств.

Примечание

Для небольшой семьи идеально подходят настенные напорные водонагреватели (объемом до 200 л).
