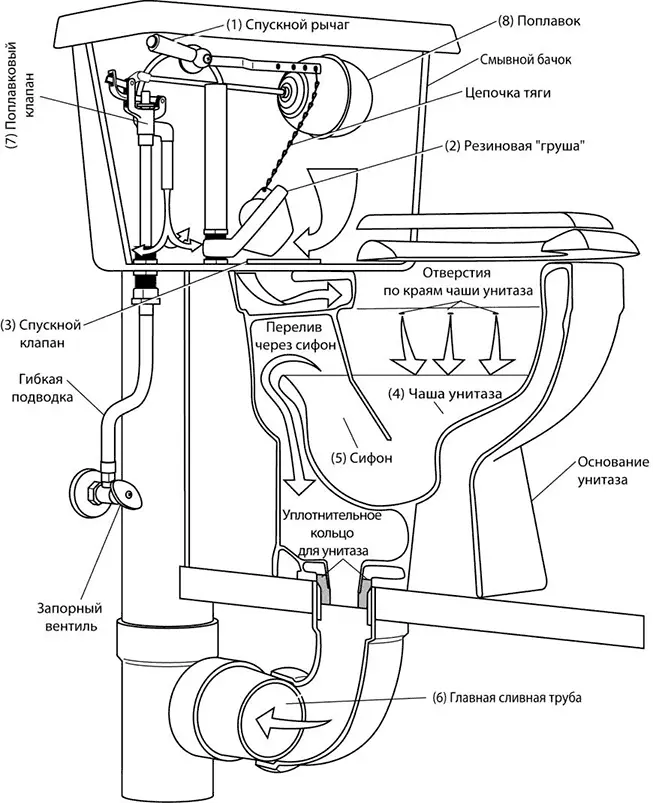

Рис. 6.34. Принцип действия унитаза: когда опускается спускной рычаг унитаза (1), цепочка тяги поднимает резиновую «грушу» (2), вода через спускной клапан (3) устремляется в чашу унитаза (4), а сточная вода из чаши унитаза через сифон (5) поступает в главную сливную трубу (6); когда бачок опустошается, «груша» прижимается к седлу спускного клапана, а сливной бачок вновь наполняется водой под действием поплавкового клапана (7); этот клапан управляется поплавком (8), плавающим на поверхности воды. Когда сливной бачок полон воды, поплавок перекрывает спускной клапан

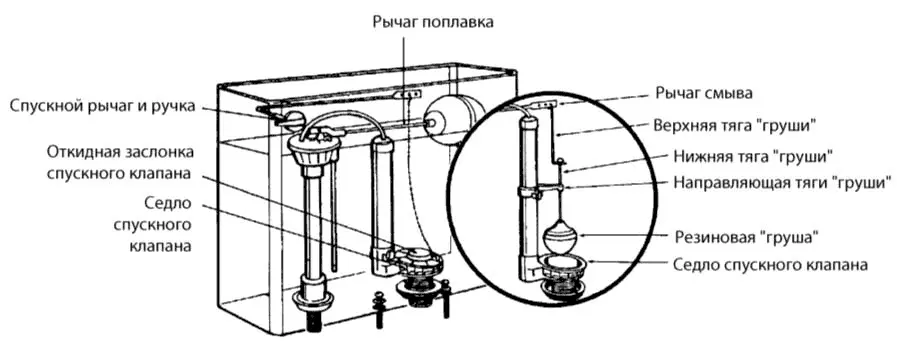

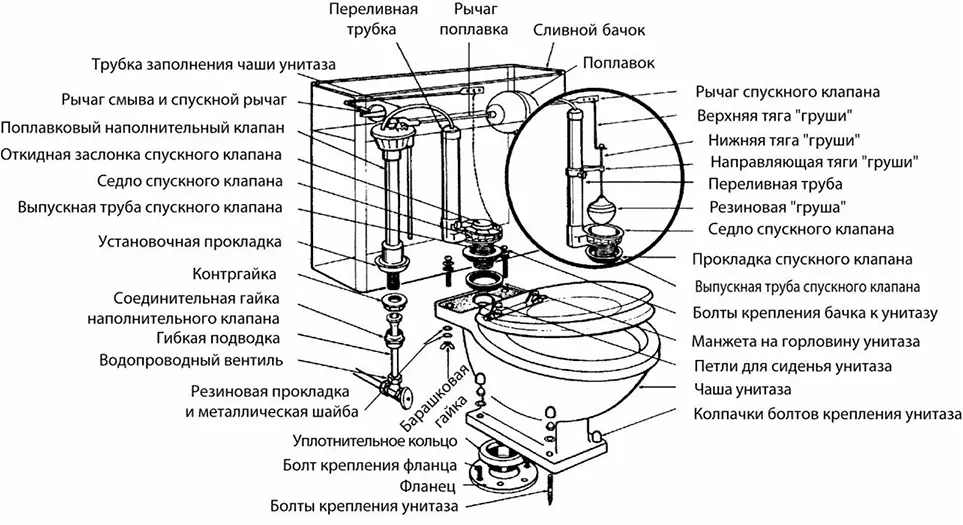

Рис. 6.35. Система смывного бачка управляет расходом воды

Спускной клапан открывается при нажатии на спускной рычаг (рукоятку) унитаза. Этот клапан остается открытым благодаря воздушной полости, заставляющей клапан плавать на поверхности до тех пор, пока не заполнится бачок. Как только резиновая «груша» встанет обратно в седло, бачок заново наполнится водой, а «груша» останется на месте под давлением воды.

Переливная труба выполняет две функции. Первая из них – не допустить переполнения бачка из-за неисправного поплавкового клапана. Если поплавковый клапан выйдет из строя (как это бывает достаточно часто), вода будет поступать в сливной бачок постоянно, что приведет к переливу воды через край бачка на пол. Переливная труба препятствует переливу воды. Второй функцией является направление части потока воды из трубки заполнения чаши унитаза в отверстия по внутреннему краю чаши унитаза.

Спускной рычаг является источником многих неисправностей унитаза (рис. 6.36). Цепочка, соединяющая спускной рычаг и спускной клапан, может застрять под откидной заслонкой или под резиновой «грушей» в зависимости от типа сливного бачка.

Рис. 6.36. Спускные рычаги являются причинами многих неполадок

Иногда ушко рычага может проржаветь, в результате чего цепочка просто выпадет. Чтобы отрегулировать рычаг, необходимо затянуть стопорную гайку, с помощью которой она прикручена к бачку, а также согнуть рычаг в бачке и отрегулировать цепочку.

Постоянная течь воды в унитазе может быть результатом неисправности спускного клапана, но вероятнее всего она вызвана неправильной регулировкой уровня воды или неисправностями поплавкового клапана. Существуют четыре наиболее используемых типа поплавковых клапанов: плунжерный клапан, картриджного типа (беспоплавковый), мембранный клапан и чашечный клапан.

Плунжерный поплавковый клапан.Один из старейших типов клапанов представляет собой соединение из латуни, приводимое в действие поплавком на конце тяги (рис. 6.37). Такая система позволяет осуществлять ремонт клапана. Плунжерный клапан представляет собой разновидность проходного запорного вентиля и содержит прокладки вокруг штока и в седле клапана, которые можно при необходимости легко заменить. Ремонт такого клапана аналогичен ремонту любого проходного запорного вентиля. Перекройте воду, снимите верхнюю часть узла, замените прокладки и т. д.

Для регулировки уровня воды вам понадобится согнуть рычаг, удерживающий поплавок (см. рис. 6.37, б ). В большинстве смывных бачков на задней стенке имеется отметка соответствующего уровня воды. Если установлен слишком высокий уровень, то вода будет выливаться через переливную трубу и постоянно вытекать из бачка. Если установленный уровень воды будет слишком низок, то вода при сливе не будет полностью смывать отходы.

Беспоплавковый клапан картриджного типа.Он представляет собой небольшой пластиковый картридж, расположенный в нижней части бачка. В рабочем состоянии картридж полностью погружен в воду. Картридж можно настраивать в зависимости от уровня воды с помощью регулировочного винта, как это показано на рис. 6.38.

Если установка уровня воды не разрешит ваши проблемы, вам следует заменить клапан. Учитывая, что большинство стандартов более не разрешают установку таких картриджей, вам придется заменить его другим подходящим типом клапана.

а

б

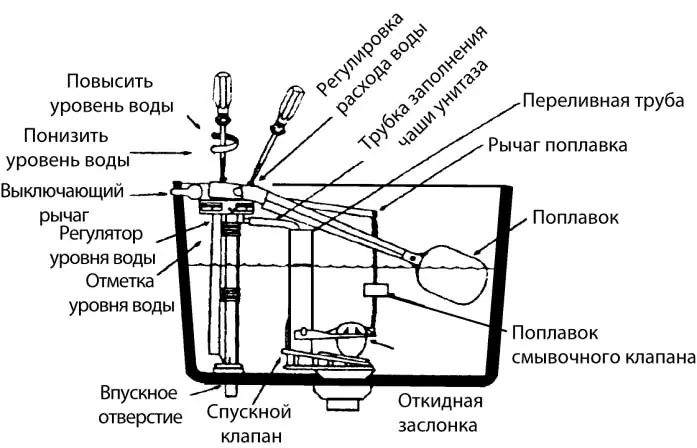

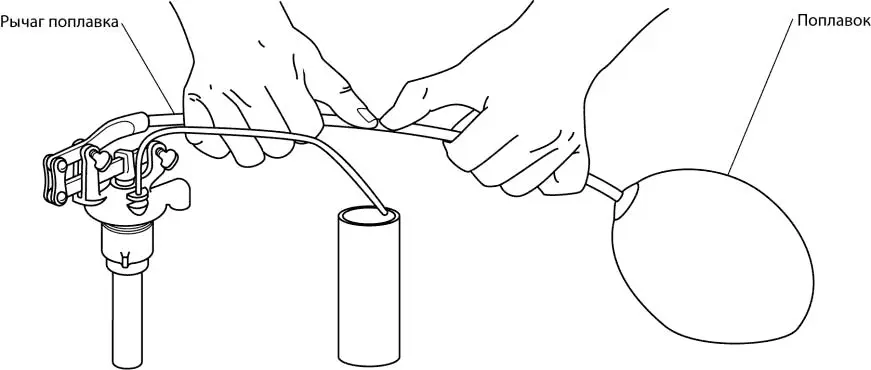

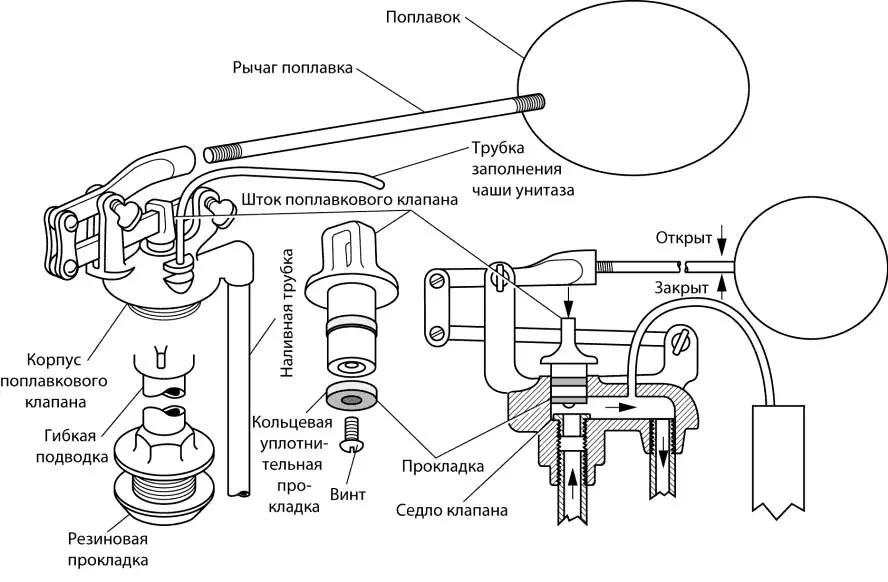

Рис. 6.37. Стандартный плунжерный поплавковый клапан ( а ). Регулировка уровня воды в бачке производится сгибанием рычага поплавка ( б )

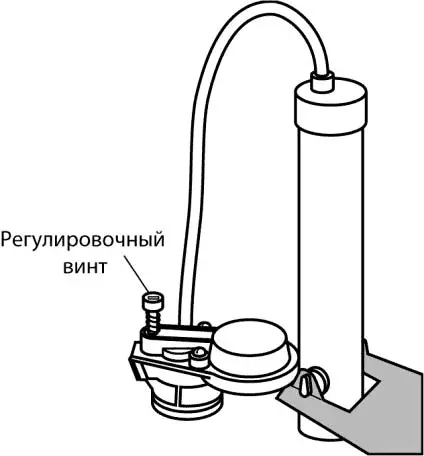

Рис. 6.38. Клапан картриджного типа без поплавка

Мембранный клапан.Этот тип клапана, изображенный на рис. 6.39, когда-то изготавливался из латуни. Их можно встретить и сейчас. В настоящее время большинство таких клапанов производится из пластика. В техническом смысле оба типа клапанов подлежат ремонту, но запасные части к ним найти проблематично. Их можно приобрести лишь в крупных строительных магазинах. В обычном хозяйственном магазине или универмаге вы их вряд ли найдете. Пластиковые мембранные клапаны немного дороже чашечных поплавковых клапанов, поэтому их обычно заменяют.

Чашечный поплавковый клапан.Этот тип клапана, изображенный на рис. 6.40, становится все более распространенным. Он недорогой, надежный и легко заменяемый. Положение поплавка (а также уровень воды в бачке) регулируется с помощью пружинного зажима на тяге. Если подобное устройство выйдет из строя, вода будет постоянно вытекать из бачка. Вода может вылиться с обеих сторон устройства или вытекать из отверстий в нижней части устройства.

Теоретически такие клапаны подлежат ремонту, но детали к ним очень трудно достать. Таким образом, когда клапан выходит из строя, его следует заменить.

а

б

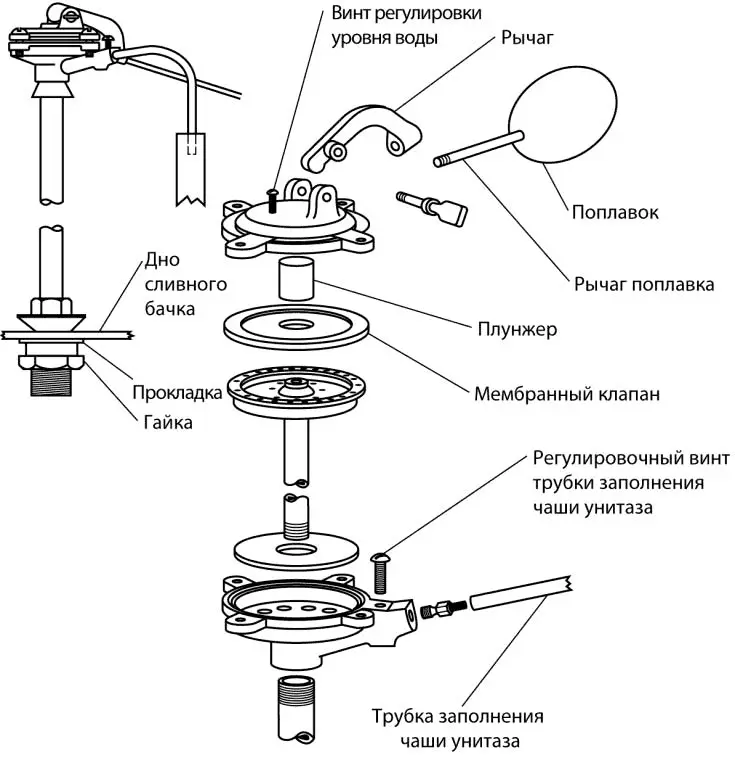

Рис. 6.39. Мембранный клапан: покомпонентное изображение ( а ); регулировка в смывном бачке ( б )

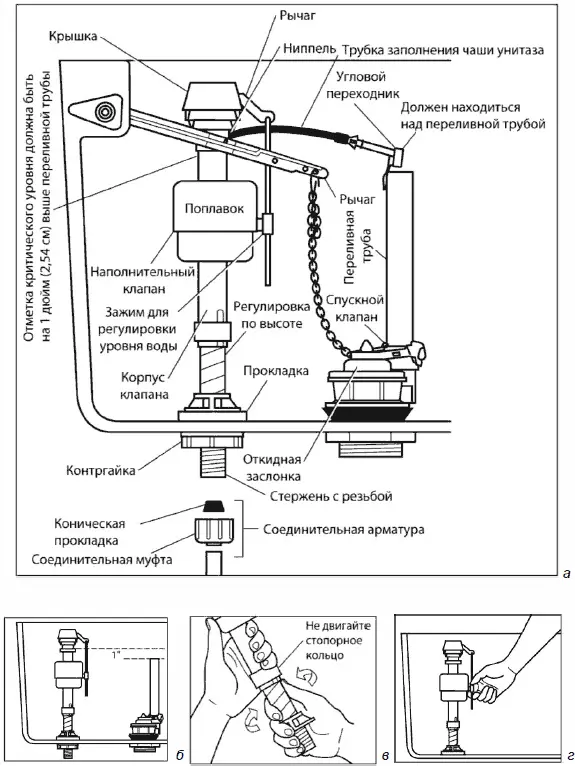

Рис. 6.40. Чашечный клапан очень распространен в настоящее время ( а ). Его высота может регулироваться ( б ) и ( в ). С помощью зажима регулируется уровень воды ( г )
