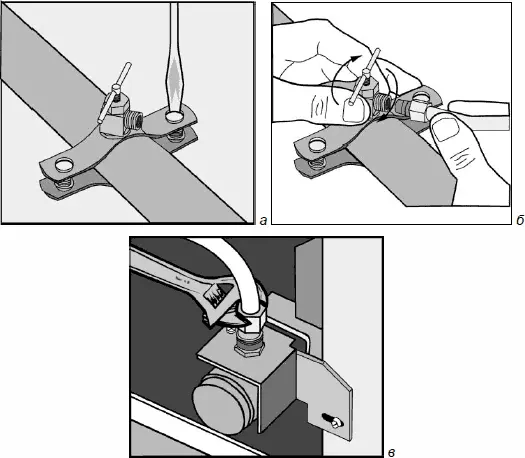

Рис. 7.51. Для установки льдогенератора проложите гибкую медную трубу от трубы с холодной водой к холодильнику. Затем прикрепите седловидный клапан ( а ); подсоедините гибкую трубу с помощью компрессионного фитинга и завинтите маховик клапана ( б ); подсоедините гибкую трубу к холодильнику и включите подачу воды ( в )

Фильтры для очистки воды, популярность которых все возрастает, могут быть с легкостью установлены большинством домовладельцев. Самый эффективный тип фильтра – картриджный , который изображен на рис. 7.52. Картридж можно отвинтить и заменить при необходимости новым фильтрующим элементом. Существуют три основных варианта установки фильтра картриджного типа, как это показано на рис. 7.53. Первый вариант предполагает установку фильтра под мойку для каждого отдельного крана (рис. 7.53, а ); следующий вариант – это магистральный фильтр с одним картриджем (рис. 7.53, б ) и третий вариант – это магистральный фильтр с двойным картриджем (рис. 7.53, в ).

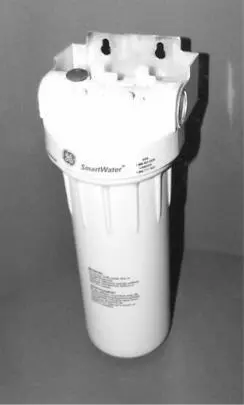

Рис. 7.52. Фильтры для очистки воды картриджного типа устанавливаются как под мойкой, так и на магистральную трубу для всего дома

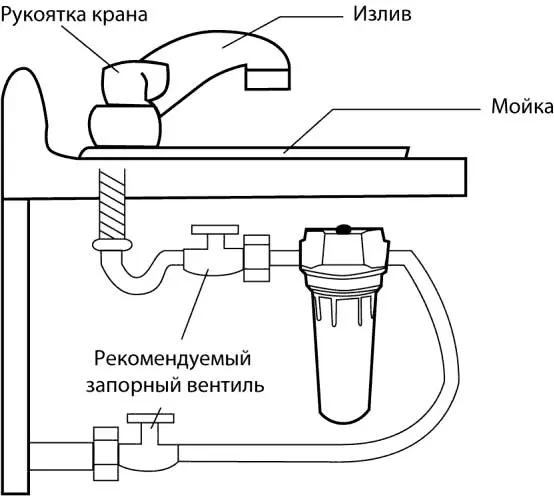

Рис. 7.53, а . Картриджные фильтры используются для подключения к одному крану

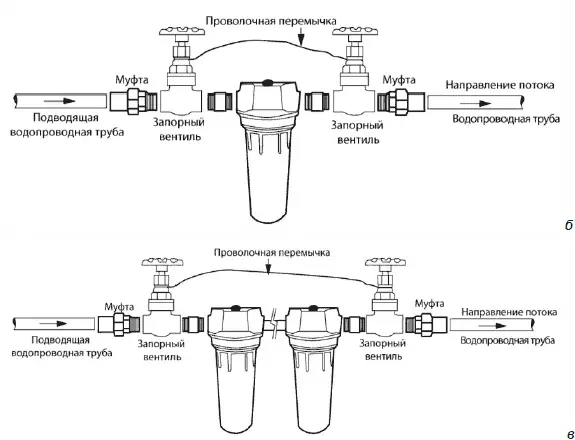

Рис. 7.53, б и в . Картриджные фильтры используются для подключения к водопроводной системе всего дома

Фильтр устанавливается под мойку на линию холодного водоснабжения для улучшения вкуса и качества питьевой воды. Фильтрующего элемента в таком приборе хватает на несколько месяцев.

Также фильтры устанавливаются на главную линию холодного водоснабжения в доме для очистки всей используемой воды. Такие фильтры особенно необходимы в более старых домах, где в изношенных трубах могут встретиться ржавчина и другие маленькие частицы. Использование этих фильтров является очень эффективным для систем сельскохозяйственного водоснабжения, в которых периодически могут попадаться частицы песка.

Магистральный фильтр может быть с одним или двумя картриджами. Преимуществом фильтра с двойным картриджем является его способность удалять мельчайшие частицы из воды. Конечно, чем меньше размер удаляемых частиц, тем дороже стоимость картриджа. Обычно картриджи, удаляющие очень мелкие частицы, чаще нуждаются в замене. Осадочные фильтры эффективно удаляют песок, частицы и ржавчину из воды. Для улучшения вкуса или запаха воды используются фильтрующие элементы иного типа (рис. 7.54).

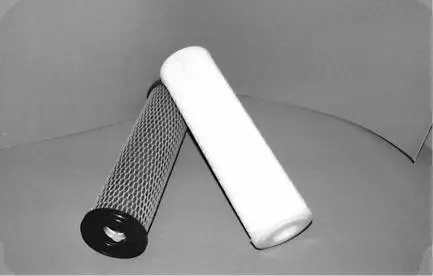

Рис. 7.54. Существуют два типа фильтрующих элементов для картриджа. Изображенный слева фильтр из активированного угля уменьшает вкус и запах хлора, а также удаляет осадок. Осадочный фильтр справа удаляет песок, отложения и частицы ржавчины в воде

Второй тип фильтрующего элемента, также изображенный на рис. 7.54, изготовлен из активированного угля. Он удаляет осадок, но его основной функцией является улучшение плохого вкуса или запаха воды. Активированный уголь эффективно борется со вкусом и запахом хлора в городской воде. Этот фильтр идеален для использования под мойкой, а также может применяться в качестве второго магистрального фильтра. Как вы, вероятно, догадываетесь, фильтры из активированного угля дороже осадочных фильтров.

Существуют комбинированные фильтры, удаляющие как осадки, так и плохой вкус воды. Его преимущество в том, что он выполняет обе функции сразу. В таком фильтре используется только один картридж. К недостаткам относится более высокая цена и необходимость частой замены.

В качестве магистрального фильтра используется фильтр с одним или двумя картриджами. Преимуществами системы с двумя картриджами является более тщательное удаление осадков и не такая частая замена картриджей. Кроме того, один картридж может содержать осадочный фильтр, в то время как во втором – активированный уголь. Это самый экономичный способ удаления осадков и улучшения вкуса воды одновременно.

У систем с двойным картриджем имеется еще одно преимущество. Первый картридж используется в качестве отстойника без фильтрующего элемента. В него попадают крупные частицы осадков. Более мелкие частицы фильтруются вторым картриджем. Это экономичный способ фильтрации осадков.

Для замены фильтрующего элемента отвинтите чашу фильтра от корпуса. Возможно, вам для этого понадобится специальный ключ. Удалите старый фильтрующий элемент и вставьте новый внутрь фильтра. Затем ключом для фильтра затяните картридж, как это показано на рис. 7.55. Постарайтесь затянуть его как можно сильнее. Прочитайте руководство для прибора. В некоторых случаях уплотнительное кольцо картриджа необходимо смазать какой-либо смазкой. Для этого подойдет обычное масло.

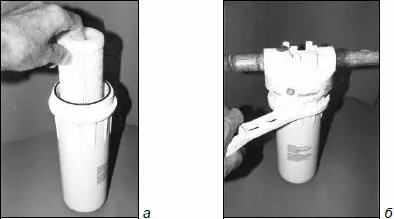

Рис. 7.55. Для замены фильтрующего элемента отвинтите картридж фильтра и вытащите старый фильтрующий элемент. Затем вставьте новый фильтрующий элемент и затяните

Установка фильтра под мойку.Установка фильтра под мойку (в любом месте – в ванной комнате, на кухне или в прачечной) относительно проста. Чаще всего прибор устанавливается между запорным вентилем на трубе холодного водоснабжения и смесителем, как это показано на рис. 7.53. Большинство соединений фильтра предназначено для труб с диаметром резьбы ¾" (20 мм). А бо́льшая часть труб холодного водоснабжения, проходящих под мойкой, имеют диаметр ¼" (8 мм). Как видно, эти два размера не совпадают. Если приобретенный вами фильтр предназначен для использования под мойкой, то в наборе, скорее всего, будут находиться все нужные фитинги. Если же вы приобрели лишь фильтр, то вам понадобятся переходные фитинги, чтобы подсоединить к трубе диаметром ¾" (20 мм) гибкую трубу диаметром ¼" (8 мм).

Самый простой способ подключения – использовать гибкую пластиковую подводку. У стандартной подводки, используемой в кухне или ванной комнате, диаметр резьбы составляет ½" (15 мм). Диаметр пластикового шланга с одной стороны составляет ¼" (8 мм), а с другой стороны – ½" (15 мм). Воспользуйтесь штуцером диаметром ¾" (20 мм), переходной муфтой с ¾" (20 мм) на ½"(15 мм) и штуцером диаметром ½"(15 мм) на впуске фильтра. Затем на выпуске (он отмечен стрелками, указывающими направление потока) используйте переходную втулку с ¾" (20 мм) на ¼" (8 мм) (убедитесь, что на соединении ¼" (8 мм) стоит маркировка для гибких медных труб). Обмотайте все резьбовые части тефлоновой лентой. Запомните, что обычная трубная смазка может повредить пластик, из которого изготовлен фильтр.
