Некоторые видеокамеры способны автоматически адаптироваться при снижении уровня освещенности, переходя в режим монохромной съемки. Режим «день-ночь» при наличии устройства соответствующего распознавания весьма удобен при видеонаблюдении на объектах, где фиксация событий происходит круглосуточно.

Принято считать, что чувствительностью камеры является минимальная освещенность места наблюдения, при которой камерой создается видеосигнал с амплитудой 1 В – при определенном отношении видеосигнал/шум. При низкой освещенности чувствительность монохромных камер охватывает, кроме спектра видимого света, еще и инфракрасную область, что при низкой освещенности позволяет применять ИК-подсветку (как правило, ее обеспечивают ИК-диоды).

Портативные видеокамеры могут быть различного исполнения: модульные, купольные, в стандартном корпусе, в миниатюрном корпусе, уличные, с трансфокатором, скоростные поворотные, видеоглазки. Часть из них мы сегодня рассмотрим.

Но, прежде всего, пара слов о том, как оказалось возможным, что еще 15 лет назад о почти повсеместном применении видеокамер трудно было даже помечтать, а сейчас – пожалуйста – редкое учреждение, дом, подъезд, бизнес-центр в крупном городе не оборудованы сегодня «электронным глазом». Причина не столько в развитии оптики или увеличении производительности предприятий (об этом пока на просторах России можно только мечтать), сколько в разработке быстродействующих процессоров, интеграции радиоэлементов (XXI век заслуженно называют веком микроэлектроники) – все эти факторы способствуют как уменьшению самой конструкции видеокамеры, так и удешевлению ее. Таким образом, непрофессиональная видеокамера (видеоглазок) сегодня вполне доступна любому потребителю.

Каждая видеокамера состоит из ПЗС-матрицы, усилителя сигнала и модулятора, позволяющего вести его дальнейшую обработку уже в цифровом виде. Поскольку речь не идет о том, чтобы самому собрать видеокамеру из дискретных элементов или даже блоков (хотя некоторые производители, к примеру, «МастерКит», предлагают и такие конструкторы), остановимся на том, как ее выбрать и куда и как подключать.

Выбор видеокамеры зависит от задач, которые ставятся перед системой видеонаблюдения. В одних случаях достаточно установить монохромную камеру стандартного разрешения, в других – не обойтись без цветной камеры высокого разрешения и чувствительности, в третьем варианте – нужно снимать скрытно, применяя, к примеру, систему Advocam HD2 (ее рассмотрим особо), в иных случаях вообще можно обойтись фальшивыми камерами (фальшкамерами), которые также представлены в магазинах.

По способу передачи данных видеокамеры для наблюдения подразделяются на «проводные» (передача данных по экранированному кабелю, длина которого без дополнительного усилительного оборудования может достигать нескольких десятков метров) и «беспроводные» – в которых информация в цифровом виде передается по Интернету, радиоканалу или даже с помощью сотовой связи. В последнем случае дальность отслеживания удаленного объекта контроля практически не ограничена (объект может находиться даже в другой стране), только придется потратиться на услуги связи.

Итак, вы купили видеокамеру для видеонаблюдения. Теперь выберите место для установки – в соответствии с конкретными задачами.

После выбора места установки и способа передачи информации переходят к непосредственному подключению камеры с помощью кабелей питания и передачи данных. Как правило, большинство современных камер для видеонаблюдения адаптированы для питания от осветительной сети 220 В.

Особое место среди данного сегмента занимают муляжи, или фальшивые видеокамеры, о которых мы здесь и поговорим подробнее.

Фальшивые видеокамеры (фальшкамеры) применяют там, где надо создать видимость контроля за объектом. Это особо хорошо удается в местах, где невозможно вблизи рассмотреть сам корпус видеокамеры. Однако, с учетом даже второстепенных факторов – массовых продаж фальшкамер – надо полагать, пользуются они не меньшей популярностью, чем настоящие, особенно там, где живут люди, словами Ильфа и Петрова – «до исторического материализма», т. е., не знакомые с новинками электронной промышленности. К примеру, если взять деревни в Вологодской глубинке, где мне не так давно удалось побывать с визитом, и где до 30 % населения ни разу (!) не выезжали в районный центр (за 25 км), то в таких «таежных» местах фальшкамеры производят фурор.

Фальшивая видеокамера CS44D производства фирмы Roos Electroniks (Нидерланды) предназначена для установки внутри помещений. Она имеет компактные размеры (рис. 1.11), надпись по окружности корпуса «Security camera» и, как сказал бы небезызвестный кустарь-одиночка с мотором В. М. Полесов из произведения Ильфа и Петрова – очень похожа на настоящую, только работает совсем не так.

Температурный диапазон от -10 до +30 °С определяется работоспособностью сменных источников питания. При авторских экспериментах с данным устройством установлено, что полностью заряженные аккумуляторы типоразмера АА (напряжение 1,2 В) с энергоемкостью 2000 мАч обеспечивают беспрерывную работу фальшкамеры в течение 2-х месяцев и 12 дней.

Открутив четыре самореза и освободив верхнюю крышку корпуса (в форме полусферы), получаем доступ к святая-святых – внутренней начинке устройства (рис. 1.12).

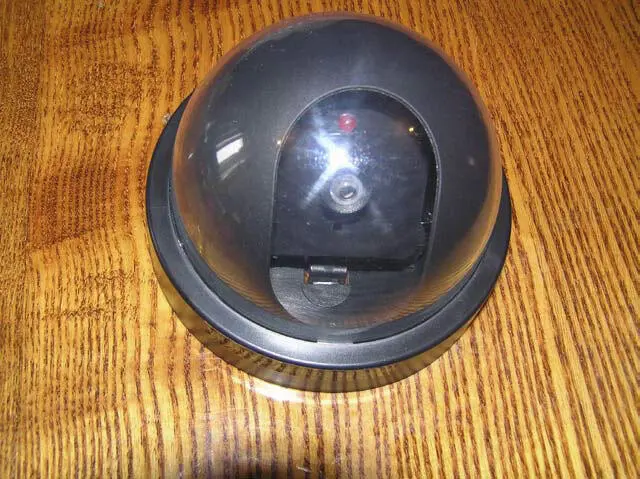

Рис. 1.11.Внешний вид портативной фальшкамеры CS44D

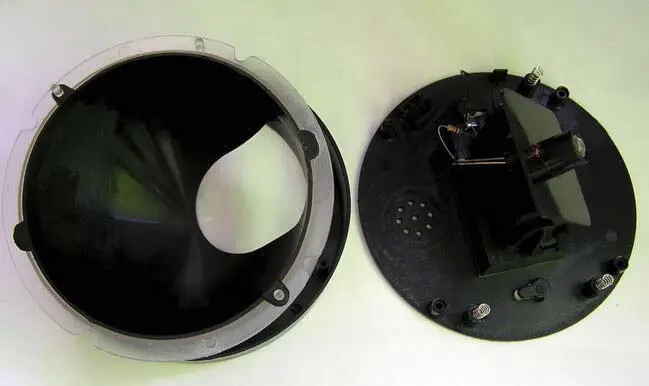

Рис. 1.12.Фальшкамера CS44D со снятой крышкой корпуса

Электрическая схема незамысловатая – к питанию через ограничительный резистор сопротивлением 82 Ом подключен мигающий светодиод красного свечения. Питание – два элемента АА с общим напряжением 3 В. Никаких выключателей или других радиоэлементов не предусмотрено. На задней крышке корпуса имеются две выемки – для крепления конструкции на стену (потолок) под саморезы с потайной головкой диаметром 4 мм.

Поскольку внутри корпуса имеется много места для возможной установки дополнительных электронных устройств, грамотный радиолюбитель здесь получает определенные перспективы. Так, в задней стенке корпуса производителем просверлены отверстия под звуковой капсюль (динамики), соответственно, как вариант, такую камеру можно без труда установить в автомобиле – для отпугивания потенциальных вредителей (антисоциальных элементов).
