Электромагнитный клапан системы Aqua-Stop Bitron имеет вид, представленный на рис. 2.6.

Рис. 2.6. Электромагнитный клапан системы Aqua-Stop

Ответная часть к нему должна иметь наружную резьбу диаметром 26,4 мм (рис 2.7).

Этот клапан имеет свои особенности: внутри подающего шланга (отстает от посудомоечной машины на 2,5 м) находятся соединительные провода.

Как правило, подводной шланг с электромагнитным клапаном подключают к холодному водоснабжению.

Рис. 2.7. Иллюстрация подключения входящего водопроводного шланга к элекромагнитному клапану

Тем не менее полезно знать, что данный электромагнитный клапан рассчитан на температуру воды +25–+70 °C, причем при входной температуре +60 °C время работы стиральной машины будет меньше (за одну мойку) из-за того, что нет затрат времени на нагрев воды ТЭНом в рабочей камере, а при температуре менее +60 °C – больше (табл. 2.1).

Внутренним нагревателем (ТЭНом) посудомоечной машины температура воды в рабочей камере обеспечивается до +65 °C (в зависимости от установленной программы).

Посудомоечная машина может работать и в полуавтоматическом режиме, если не оснащена электромагнитным клапаном Aqua-Stop, если давление в гидроконтуре мало (менее 0,5 бар), если вода поступает в машину самотеком (деревенский вариант).

В нашем случае управление подачей воды производят вручную путем открывания/закрывания водопроводного крана.

Если напор воды недостаточен или она не поступает вовсе, на индикаторе светится сегмент «Проверьте подачу воды». Это может быть в следующих случаях:

✓ закрыт водопроводный кран;

✓ нет поступления воды;

✓ сильно перегнут гибкий входной шланг гидроконтура;

✓ засорился фильтр в электромагнитном клапане (рис. 2.8).

Для локализации неисправности потребуется отключить электропитание посудомоечной машины, прекратить подачу воды, открутить электромагнитный клапан в месте соединения со шлангом подачи воды из домового гидроконтура, вынуть фильтр из электромагнитного клапана Aqua-Stop и прочистить его. Затем все установить на места в обратном порядке, подключить воду и питание посудомоечной машины.

Рис. 2.8. Вид на встроенный фильтр в электромагнитном клапане

ВНИМАНИЕ, ВАЖНО!

Никогда не перерезайте этот шланг и не погружайте в воду пластмассовый корпус электромагнитного клапана. Во избежание аварии по электросети и протечек прокладывайте входные и сливные коммуникации так, чтобы шланги не перегибались и не соседствовали с нагревательными элементами. Лучше всего эти технические коммуникации маскировать твердо пластиковыми «фальшпанелями», чтобы предупредить даже маловероятное воздействие на них детей или домашних животных.

Если посудомоечная машина установлена на даче и работает в условиях перепада температур, следите за тем, чтобы после эксплуатации внутри рабочей камеры и в шлангах (как входном, так и сливном) не оставалось воды (чтобы не замерзала зимой).

Чтобы слить остатки воды, закройте водопроводный кран (отключите входной контур), отсоедините подающий шланг и дайте воде стечь. Так вы надолго обезопасите себя и свою посудомоечную машину.

Некоторые технические характеристики и требования к установке:

✓ напряжение питания электромагнитного клапана 220-240 В, 50/60 Гц;

✓ потребляемая мощность 2,3 кВт;

✓ минимальное водяное давление во входном контуре 0,5 бар (0,05 МПа);

✓ максимальное водяное давление 10 бар (1 МПа);

✓ при повышенном гидравлическом давлении перед краном или электромагнитным клапаном устанавливают дополнительный редукционный клапан;

✓ минимальный объем подаваемой воды 10 л/мин. Последовательно рассмотрим подключение к посудомоечной машине подводного (входящего) и выходного (сливного) шлангов.

Подключение подводного (входящего) шланга к канализационным коммуникациям.Со стороны водопроводной трубы подключение резьбовое, с помощью переходного шланга; оно представлено на рис. 2.9.

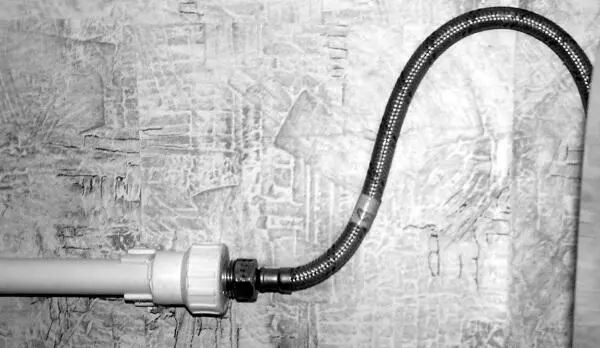

Рис. 2.9. Резьбовое подключение входного гидроконтура с помощью переходного шланга

На рис. 2.10 проиллюстрированы виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов.

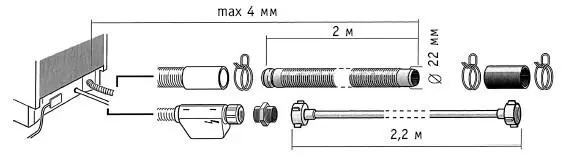

Рис. 2.10. Виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов

С помощью имеющихся в комплекте поставки деталей подсоедините и зафиксируйте подающий шланг к водопроводному крану; следите, чтобы шланг подачи воды не был перегнут или сдавлен.

Подключение сливного шланга к канализационным коммуникациям.Сливной клапан (переходник, подключаемый с обжимающим хомутом) имеет внешний диаметр 22 мм (рис. 2.10); размеры аналогичны выводу всех типов посудомоечных и стиральных автоматических машин выпуска позже 2000 года.

Для подключения вывода воды из посудомоечной машины установите под раковиной стандартный сифон со сливным патрубком и отводом (рис. 2.11 и 2.12).

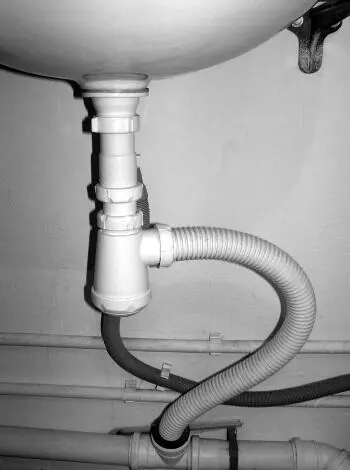

Рис. 2.11. Сифон со сливным патрубком и отводом к посудомоечной машине

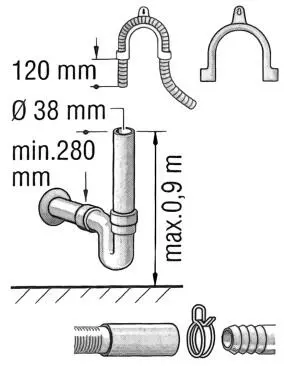

Рис. 2.12. Технологическое изображение подключения сифона с отводом с указанием размеров

Как правильно сделать вывод слива из посудомоечной машины, показано на рис. 2.13.

Рис. 2.13. Иллюстрация правильного вывода и подключения слива из посудомоечной машины

На рис. 2.14 представлен вид проводки подводного и выводного шлангов вдоль стены дома.

ВНИМАНИЕ, ВАЖНО!

Чтобы узнать продолжительность (по времени – в минутах) выполнения выбранной программы, однократно нажмите на клавишу включения/выключения посудомоечной машины.

Таким же способом отключите ее, после того как на дисплее появится индикация «0». Есть еще один немаловажный нюанс управления программой.
