Режущую кромку образует площадь заточки (лобовая площадка) со стенками и лезвием (основанием) клинка. Обычно угол заточки составляет 45°. Меньший угол вызовет зарывание штихеля в металл, а больший – проскальзывание по направлению клинка. В то же время угол заточки штихеля зависит от твердости металла: для олова, свинца и гарта угол заточки клинка штихеля должен составлять 30°, для бронзы, латуни, меди, алюминия – 45°, для стали – 60°.

Приступая к правке штихелей, прежде всего производят их грубую обработку на карборундовом круге, обязательно с охлаждением, так как сильный нагрев вызывает отпуск металла, а следовательно, и уменьшение твердости и стойкости инструмента. После придания штихелю правильной конфигурации приступают к окончательной правке его на бруске типа «индий» или «арканзас».

Обязательное условие – плоская заточка штихеля (без выпуклостей и закруглений). При заточке на бруске локоть правой руки должен быть на весу, а кисть – сильно (под углом 45°) прижимать площадку к камню. Затачивают штихель со стороны спинки, следя за тем, чтобы не пережечь режущую кромку. Применяют мелкозернистые бруски, поверхность которых смачивают жидким машинным маслом или керосином. После заточки со штихеля снимают заусенцы (на глянцевом оселке или плотноструктурном кремнистом сланце).

Шлифовально-полировальные бруски нужно содержать в чистоте и порядке. Обычно такой брусок заправляют в деревянную колодку, в нижней плоскости которой закреплены стальные шипы, надежно удерживающие брусок на столе и исключающие его сдвиги при правке штихеля. Делают это для того, чтобы граверу удобнее было затачивать штихель, придерживая резец двумя руками.

Брусок при правке штихелей смачивают глицерином или керосином. Это способствует полировке режущей кромки штихеля и устраняет опасность его отпуска. Флахштихель и болтштихель при заточке на бруске передвигают продольными движениями от себя (рис. 7, а ), а мессерштихель и шпицштихель – справа налево и слева направо (рис. 7, б ).

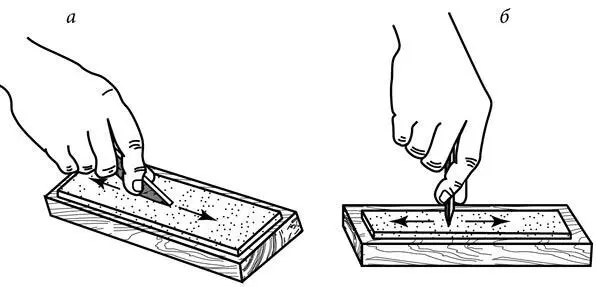

Рис. 7. Заточка штихелей на бруске: а – флахштихеля и болтштихеля; б – мессерштихеля и шпицштихеля.

Бруски для правки штихелей с течением времени срабатываются, на их рабочей поверхности образуются неровности, канавки. Для удаления таких неровностей периодически производят правку рабочей поверхности брусков. С этой целью подбирают чугунную плиту с ровной рабочей поверхностью (типа разметочной), обильно смачивают ее смесью керосина с крупным абразивным зерном и, нажимая дефектной стороной бруска на плиту, производят им круговые движения. По мере выравнивания рабочей части бруска размер зерна абразивной смеси уменьшают. Это делают до тех пор, пока не удалят все неровности и поверхность бруска не станет гладко-бархатистой. Такую операцию производят обычно один-два раза в год в зависимости от степени износа абразивного бруска.

Граверу очень часто приходится иметь дело со шрифтами, копировать рисунки и всевозможные геометрические фигуры, поэтому ему необходимы навыки в рисовании и черчении. Занятия по рисованию обычно начинаются с изображения самых простых штрихов и шрифтов с постепенным переходом к более сложным.

В процессе граверных работ довольно часто приходится производить разметку некоторых геометрических фигур. Для этого необходимо усвоить простые геометрические построения, практикуясь сначала на бумаге.

Разметка заготовок. Для симметричного расположения текстов и других изображений на заготовках надо разделить прямую на два или несколько равных отрезков.

Чтобы разделить отрезок АВ (рис. 8, а ) пополам, нужно ножку циркуля поставить в точку А и радиусом, несколько бóльшим половины длины прямой, провести дугу. Затем тем же радиусом из точки В сделать засечки на дуге в точках С и D. Прямая линия, соединяющая точки С и D, перпендикулярная отрезку АВ, пересечет его в точке О и разделит на два равных отрезка АО и ОВ. Таким же образом можно разделить пополам отрезки АО и ОВ и т. д.

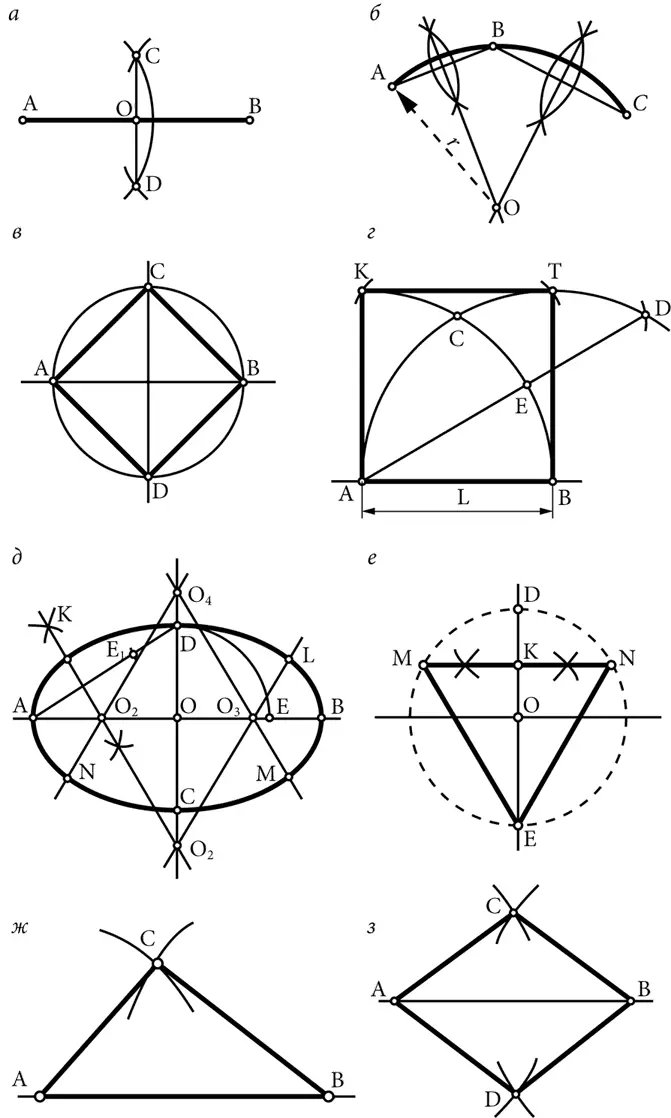

Рис. 8. Простейшие геометрические построения: а – деление прямой на два равных отрезка; б – нахождение центра и радиуса дуги; в – построение квадрата, вписанного в окружность; г – построение квадрата со стороной заданной длины; д – приближенное построение эллипса по заданным осям; е – построение треугольника, вписанного в окружность; ж – построение треугольника со сторонами заданной длины; з – построение ромба со сторонами заданной длины.

Нахождение центра и радиуса дуги.Иногда в граверной практике применяют дугообразные заготовки, на которые необходимо нанести угловые деления, а центр, нужный для точной установки таких заготовок, не всегда известен. Определение центра также бывает необходимым и для других геометрических построений. Для нахождения центра и определения длины радиуса любой дуги применяют следующий способ. На заданной дуге отмечают три произвольные точки А, B и С и соединяют их прямыми (рис. 8, б ). Делят отрезки AB и CB пополам и через их середину проводят взаимные перпендикуляры до их пересечения в точке О, которая и будет центром дуги. Расстояние r от точки О до дуги будет искомым радиусом.

Построение квадрата.Построить квадрат несложно, но иногда его размещение обусловлено рядом дополнительных условий. Для построения квадрата в таких случаях существует несколько способов. Рассмотрим два из них, наиболее простые.

Первый способ: сторона квадрата не обусловливается определенным размером (рис. 8, в ). Для построения такого квадрата прежде всего следует вычертить окружность произвольного радиуса. Точки пересечения окружности с двумя взаимно перпендикулярными диаметрами (A, C, B и D) соединяют прямыми, в результате чего получается квадрат, диагонали которого равны диаметру окружности.

Второй способ – построение квадрата со стороной заданной длины (рис. 8, г ). На произвольно взятой прямой откладывают отрезок АВ, равный заданной длине L. Из точек А и В проводят дуги радиусом, равным заданной длине, которые пересекутся в точке С. Из точки С тем же радиусом делают засечку на продолжение дуги AC и получают точку D. Соединяют точку D с точкой А прямой, которая пересечет дугу ВС в точке Е. Из точки С радиусом, равным CE, делают засечки на продолжении дуг (в верхней части) AC и BC и получают точки К и Т. Соединив точки А и К, К и Т, Т и В прямыми линиями, получают квадрат требуемого размера.
