Евгений Колосов - Утепление и гидроизоляция дома и квартиры

Система «теплый пол» может дополнить практически любую схему теплоизоляции пола. При этом слой утеплителя должен быть расположен под теплым полом, а слой гидроизоляции – над ним.

8. Примерно через 20 дней после окончания монтажных работ систему можно включать. Этот срок зависит от полного высыхания клея под устроенным напольным покрытием.

1. Основание готовят, очищая, выравнивая и покрывая грунтовкой.

2. Укладывают выбранный теплоизоляционный материал по устроенной пленочной гидроизоляции. Как правило, применяют прочный утеплитель, поскольку устройство водяного теплого пола по лагам теоретически возможно, но слишком трудоемко. Материал укладывают в соответствии с выбранным методом теплоизоляции. Если материал не имеет защитного пароизоляционного слоя, то поверх него укладывают гидроизолирующую пленку. Сегодня выпускают теплоизоляционные плиты со специальными выступами для монтажа водяного теплого пола.

3. По теплоизоляции или стяжке производят монтаж теплого пола. Сначала по имеющейся поверхности расстилают стальную армирующую сетку с размером ячейки 15 см и диаметром стержней 4 – 5 мм, закрепляя ее монтажным методом. Затем приступают к монтажу трубопровода, закрепляя трубы пластиковыми хомутами по армирующей сетке (рис. 29). Хомуты могут быть также закреплены на дюбели. Возможен монтаж труб на прочный утеплитель (например, ЭППС) с помощью специальных клипс и зажимов без установки армирующей сетки. Для системы выбирают трубы из полиэтилена или металлопластика диаметром 2 см или более.

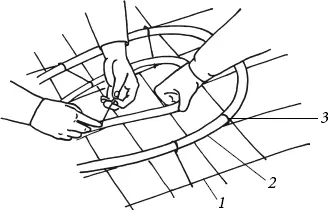

Рис. 29. Монтаж трубопровода водяного теплого пола: 1) армирующая сетка; 2) трубопровод; 3) крепление проволочными хомутами

Монтаж труб и их соединение с котлом лучше поручить специалисту или самостоятельно изучить все инструкции и схемы, приложенные к приобретенной системе. Например, нельзя допускать сильных изгибов и переломов трубопровода. Шаг укладки труб принимают не более 30 – 40 см (в местах больших теплопотерь снижают шаг до 15 см), расстояние между трубами и стеной не должно превышать 7 см. Укладку производят по спирали (начиная от центра помещения или со смещением центра), параллельно стенам («змейкой») или меандром («двойной змейкой», когда подающая и возвратная трубы идут параллельно друг другу). «Змейка» подходит для небольших помещений, спираль – для больших. Поскольку температура труб при эксплуатации пола будет непостоянной (чем ближе к котлу, тем выше, и наоборот), то при укладке учитывают наиболее холодные участки помещения: в этих участках следует уложить трубопровод с наиболее высокой предполагаемой температурой при эксплуатации. Общая длина гибкой трубы в помещении должна быть не более 100 м, но лучше, если она не будет превышать 60 м. При этом на 1 м 2площади помещения необходимо 6 – 7 м трубы. Концы трубы выводят в коллекторный шкаф, который монтируют в специально созданной нише в стене размером 60 × 40 × 12 см. Кроме выходов труб, в шкафу устанавливают насос для подачи теплоносителя, вентили для перекрытия воды и терморегулятор с термодатчиком. К каждой трубе (подающей и возвратной) подключают вентиль, коллектор с разветвителем, сливным краном и воздухоотводчиком. Для упрощения задачи можно приобрести готовый коллекторный шкаф со всеми подключениями, тогда на месте останется подвести к нему концы труб и подключить котел. Если необходима длина трубы более 100 м, устраивают дополнительный коллекторный шкаф. Перед тем как приступить к следующему этапу, тщательно проверяют работу системы, проводя испытание с подачей воды под повышенным давлением и следя за поведением системы в течение суток.

4. Если применяется бетонная система монтажа, устраивают гидроизолирующую и выравнивающую стяжку из цементно-песчаной смеси или наливного пола (лучше использовать специальную смесь для теплых полов). Перед ее устройством по нижней кромке стен клеят теплоизоляционную вспененную самоклеющуюся ленту шириной 10 – 15 см. Толщина стяжки должна составлять 3 – 7 см. Во время выполнения заливки и еще 4 недели после система теплого пола должна работать под давлением.

5. При выборе настильной системы монтажа поверх уложенных труб устраивают деревянный или пенополистирольный настил на опорах (рис. 30). Этот метод проигрывает бетонной системе монтажа, поскольку между трубами и напольным покрытием появляется воздушная прослойка, являющаяся хорошим теплоизолятором.

6. Производят монтаж напольного покрытия, при необходимости укладывая под него гидроизолирующую подложку. Лучше выбирать материал с высокой теплопроводностью.

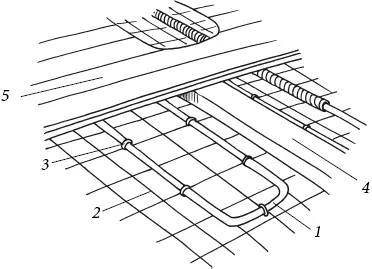

Рис. 30. Деревянная настильная система монтажа водяного теплого пола: 1) трубы; 2) армирующая сетка; 3) хомуты; 4) деревянные опоры (лаги) для настила, не доходящие до края стен или с выемками для прохождения труб; 5) деревянный настил

1. Подготовка основания. Поверхность перекрытия должна быть свободна от старого отделочного слоя, грязи, мусора и пыли. При необходимости пол выравнивают, а затем обязательно грунтуют.

2. Укладка теплоизоляционного материала в соответствии с выбранным методом. Необходимо использовать прочный жесткий утеплитель.

3. Монтаж теплого пола. Термопленку укладывают на жесткую поверхность, делая отступы от отопительных приборов и труб не менее 30 см. Иногда под термопленку необходимо подкладывать гидроизоляционную пленку защитным слоем вверх (материал с защитным слоем из алюминиевой фольги применять нельзя). Для устройства плотного покрытия термопленку иногда требуется разрезать, это делают в соответствии с инструкцией к данному типу пленки. Места срезов изолируют специальным пароизолирующим скотчем и дополнительно герметиком (если разрезанная пленка будет расположена в месте с повышенной влажностью). Термопленку укладывают медными контактами вниз, располагая куски стык в стык без наложений друг на друга. Фиксируют пленку скотчем (обычным или бумажным). Материал не укладывают в тех местах, где будет стоять тяжелая мебель или оборудование (оно перекроет теплоотдачу). С помощью медных зажимов на пленке фиксируют электрические провода и прикрепляют провод заземления, соединяя его с заземляющим контактом розетки. Места соединений с проводами изолируют битумным скотчем (рис. 31).
