Обрабатываемое бревно должно быть прочно зафиксировано (рис. 42), для чего применяют обратные скобы.

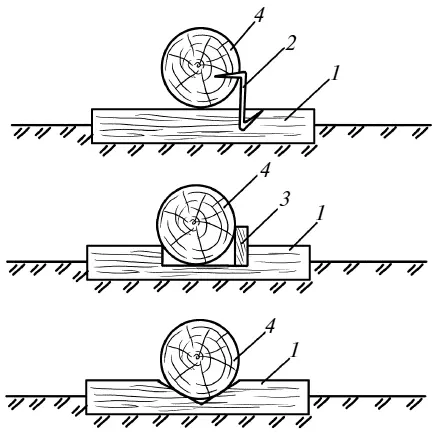

Рис. 42. Способы фиксации бревна: 1 – подкладка; 2 – обратная скоба; 3 – клин; 4 – бревно

Разметка состоит в том, чтобы нанести на заготовку, предназначенную для той или иной детали, контуры, в соответствии с которыми будет вестись обработка. Об инструменте для этого речь шла выше. Поэтому в качестве дополнения скажем только, что разметку нужно наносить твердым карандашом (2Т или 4Т). Для обозначения контуров криволинейных деталей применяют шаблоны, при этом помня, что они не предусматривают никаких припусков и точно совпадают с окончательными размерами детали. Разметка осуществляется в определенном порядке: сначала наносят поперечные риски, потом долевые и наклонные, а затем окружности и различные закругления.

Нанесению рисок предшествует разбивка, при которой по масштабной линейке точками либо штрихами расставляют метки. При этом опираются на положение, которое называется правилом кратчайших путей и предусматривает получение необходимого (заложенного в чертеже) размера при наименьшем количестве промежуточных размеров, то есть определяется измерительная база (ею может служить кромка или риска), от которой стараются вести все измерения.

Для нанесения поперечных рисок используют угольник, долевые выполняют рейсмусом, а наклонные – ерунком, малкой, масштабной линейкой или шаблоном.

Нет нужды говорить о том, что разметка должна быть максимально точной и приближенной к чертежу (допуск не должен превышать 0,5 мм), поскольку значительные отклонения приведут к искажению детали со всеми вытекающими из этого проблемами.

Необходимо уметь размечать брус квадратного и прямоугольного сечения (рис. 43).

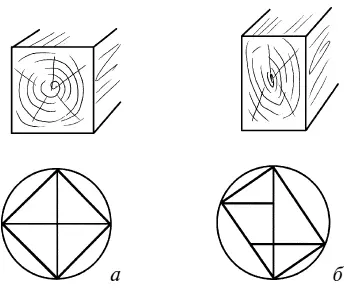

Рис. 43. Выполнение разметки бруса: а – квадратного сечения; б – прямоугольного сечения

Чтобы разметить брус квадратного сечения, бревно фиксируют, на торцах, определив центр, выполняют окружности, после чего проводят вертикальные и горизонтальные диаметры. Точки пересечения с окружностью соединяют. Полученные линии и будут сторонами бруса. В этих точках прикрепляют шнур, покрытый мелом, и отбивают нитки.

Для разметки прямоугольного бруса на противоположных торцах находят центры, радиусом вершинного торца проводят окружности, через центры которых чертят вертикальные линии диаметров и делят их на 3 равные части. Из этих точек до пересечения с окружностью под углом в 90° проводят линии в обе стороны. Полученные точки и точки вертикального диаметра соединяют. Сечение прямоугольного бруса в этом случае будет выгодным (это значит, что расход древесины будет наименьшим), если его стороны будут соотноситься как 5:7.

Для разметки древесины разработано много разных приспособлений, начиная от обычных линеек и заканчивая лазерными рулетками.

Чтобы перерубить (рис. 44) закрепленное бревно, намечают соответствующую линию, по которой наносят удары топором. При этом его сначала держат под углом 90°, а потом – 45°. Бревно перерубают только наполовину, потом его переворачивают и завершают работу.

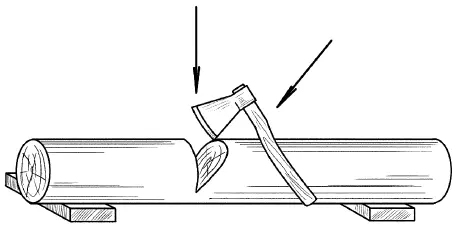

Рис. 44. Перерубание бревна

При сопряжении бревен (брусков) их необходимо правильно соединить, для чего выполняют врубку вполдерева (рис. 45).

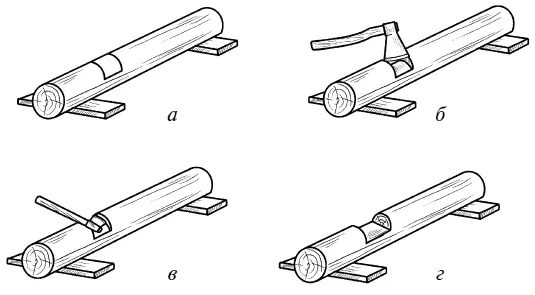

Рис. 45. Выполнение врубки вполдерева: а – намеченное место; б – засечки; в – выборка древесины; г – врубка

Для этого бревно закрепляют, намечают место врубки и наносят вертикальные удары топором по намеченной линии, после чего выбирают древесину.

Бревно нужно уметь отесывать на 1, 2 или 4 канта (рис. 46).

Чтобы отесать бревно, его размечают, для чего на закрепленном бревне выполняют пробивку по центру, боковых осей и ниток. Для этого натягивают шнур, предварительно натертый мелом, немного оттягивают на себя и резко отпускают. Ударяясь о бревно, он оставляет меловой след – нитку. По ней и отесывают бревно, постепенно перемещаясь от вершины к комлю (именно в таком направлении – во избежание задиров). Поскольку постепенно слой снимаемой древесины увеличивается и затрудняет работу, через 40–50 см его надрубают на глубину стесывания. Сначала осуществляют грубую отеску, потом поверхность зачищают легкими ударами топора. Закончив один кант, переходят к следующему. В процессе работы надо стоять, расставив ноги, а вогнав топор, нажатием на его рукоятку отгибать щепу.

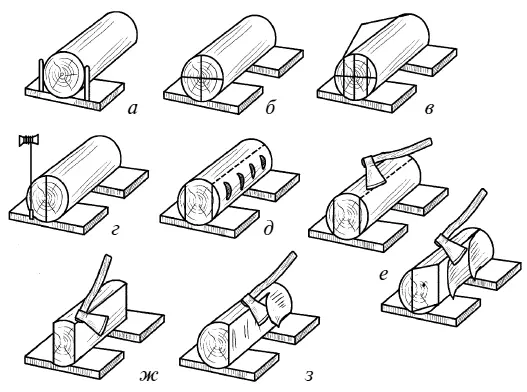

Рис. 46. Отеска бревна на 2 канта: а – фиксация бревна; б – пробивка по центру оси; в – пробивка боковых осей; г – пробивка ниток; д – выполнение засечек; е – начало отески: 1 – пробитая линия; 2 – засечки; ж – зачистка; з – конец отески

Если требуется отесать бревно на 4 канта, после отесывания двух противоположных кантов его переворачивают, закрепляют и повторяют ту же последовательность действий.

Нередко бывает нужно выбрать в бревне или бруске четверть (рис. 47).

Четверть выбирают при изготовлении, например, оконных и дверных блоков. В бревне это делают так: его фиксируют, на торцах находят центры, радиусом малого торца чертят окружности, с помощью отвеса и угольника проводят вертикальный и горизонтальный диаметры, перпендикулярность которых проверяют отвесом и угольником. Далее их делят на 3 равные части. Через точки деления параллельно диаметрам прокладывают линии. Угол, образующийся между перпендикулярами и соприкасающийся с поверхностью бревна, и составляет четверть. После этого по меткам туго натянутым шнуром, покрытым мелом, отбивают нитки, между которыми делают насечки и выбирают древесину (это можно сделать и стамеской).

Рис. 47. Выполнение выборки четверти: а, б – разметка; в – выбранная четверть

Выборка прямоугольного паза (рис. 48) – тоже довольно часто встречающийся вид плотницких работ.
