Галина Серикова - Справочник мастера столярно-плотничных работ

Существует две разновидности Т-образного соединения: с прямой накладкой и с потайным шипом (рис. 63).

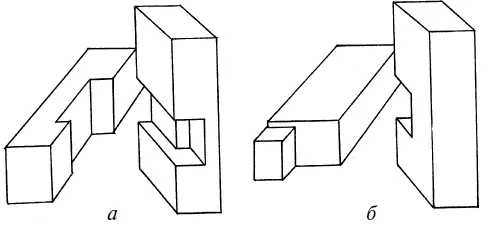

Рис. 63. Т-образное соединение деревянных деталей: а – с прямой накладкой; б – с потайным шипом

В случае использования приема Т-образного соединения с потайным шипом предварительно следует сделать такой шип и затем зафиксировать его в какой-либо стороне балки. При применении другой разновидности Т-образного крепления необходимо выполнить ступенчатую накладку. Ее делают следующим образом. С одной стороны вырезают древесину на половину ширины заготовки, а с другой – на треть. Затем с первой стороны нужно удалить слой древесины на 1/ 2. В итоге толщина сохранившейся части будет составлять 1/ 4общей толщины заготовки. С той стороны детали, где срез древесины был сделан на треть, нужно выполнить паз так, чтобы толщина оставшейся нетронутой части бруса была равна половине общей толщины детали.

Т-образное соединение деревянных заготовок с прямой накладкой является одним из наиболее прочных и надежных. Дополнительно усилить его можно, воспользовавшись клеем. Применение гвоздей недопустимо, поскольку велика вероятность повреждения ступеней накладки.

В процессе работы может возникнуть необходимость соединить бревна прямым замком (рис. 64). Благодаря этому способу соединяемые элементы работают на растяжение.

При вырубке замка высоту торца одного из элементов делят на 5 равных частей. Через эти точки проводят 4 линии, после чего от торца отмеряют 2 отрезка, длина которых составляет 1,5 высоты бруска, по верху и по бокам бруска делают 2 риски, по которым пройдут 1-й и 2-й пропилы.

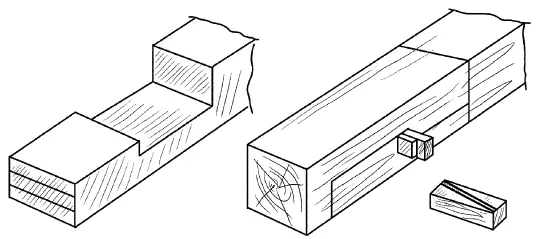

Рис. 64. Выполнение сращивания прямым замком

От 2-й линии на торце по боковой стороне чертят линию, доводя ее до 1-й риски, а от 3-й линии на торце обозначают линию до 2-й риски.

По 1-й и 2-й рискам выполняют пропил, доходящий до 3-й линии, стесывают торец до 2-й линии и вырубают древесину между пропилами до 3-й линии. Полученные поверхности зачищают. Точно так же выполняют другую деталь, потом накладывают их друг на друга и закрепляют.

Соединение прямым замком с натяжными клиньями отличается особой прочностью. Последовательность работы практически не отличается от выполнения сращения прямым замком, но посередине каждого замка предусматривают место под клинья, которые забивают с обеих сторон (рис. 65).

Рис. 65. Выполнение сращивания прямым замком с натяжными клиньями

Соединение «накладка вполдерева» будет более плотным и прочным, если оно будет иметь небольшой наклон внутрь. Кроме того, продольный пропил на одной заготовке делается с наружной стороны риски, а на другой – с внутренней.

Предварительно бревна необходимо разметить.

1. На опиленных торцевых сторонах сращиваемых бревен находят центры, через которые проводят диаметр, после чего его делят на 6 равных частей и обозначают их цифрами. Через точки 1 и 5 перпендикулярно диаметру на торцах чертят линии 3–3, 4–4.

2. Отступив от торца на расстояние, которое составляет 2,5 диаметра, по окружности бревна чертят линию, параллельную торцу, после чего прямыми линиями, параллельными оси бревна, соединяют точки 1 и 5 (1 линию), 3 и 6 (2 линии).

3. На боковой поверхности заготовки чертят линии 4–5–4, 6–2–6. Разметив таким образом конец бревна, его отесывают и получают плоскость при линии 4–5–4.

4. На образовавшейся плоскости проводят линию, которая соединяет центр линии 4–4 с точкой 5, разделив ее пополам, чертят линию 7–7 (она должна пройти к первой под углом в 90°).

5. По линии 6–5–6 перпендикулярно к оси бревна до точки 6 выполняют пропил. А пропил 7–7, располагающийся перпендикулярно к плоскости 4–5–4, делают до линии 6–2–6 и находят точки 8.

6. Древесину между точками 7–5–7 выбирают на соответствующую глубину и получают новую плоскость 8–6–6–8, которую затем зачищают. На этом разметку одного конца бревна можно считать законченной. Второй сращиваемый конец размечают аналогичным образом.

7. Затем подготовленные концы накладывают друг на друга и фиксируют болтами или хомутами. Последовательность всех действий представлена на рис. 66.

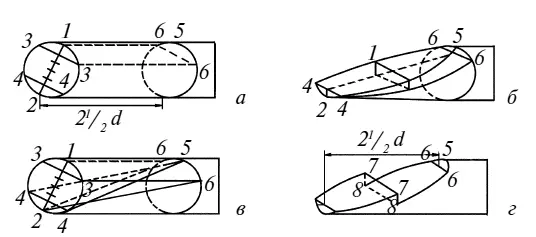

Рис. 66. Разметка и сращивание бревна косым замком: а – деление торца и разметка линий 3–3, 4–4, 1–5, 3–6–6–3; б – разметка линий 4–5–4, 6–2–6; в – подготовка плоскости по линии 4–5–4 и разметка последующих линий; г – общий вид половины косого замка

Подобным образом соединяют не только бревна, но и брусья. Наибольшая прочность сращиваемых деталей достигается благодаря натяжному клину (рис. 67).

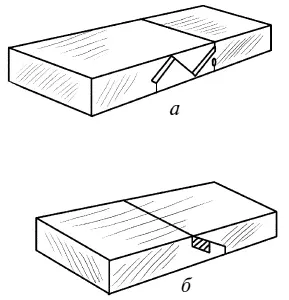

Рис. 67. Разметка и сращивание брусьев: а – косым замком; б – косым замком с натяжным клином

Помимо названных типов плотничных соединений, есть и ряд других, которые применяют при строительстве сруба, стен и перегородок, но, чтобы не нарушать логики повествования, о них речь пойдет в соответствующей главе.

В отличие от современной мебели из пластмассы, которую можно изготовить целиком, деревянная мебель собирается из отдельных деталей, поэтому столяру необходимо уметь их скреплять.

Качество столярного соединения – показатель мастерства столяра, поскольку для этого необходимо иметь опыт, владеть определенными навыками и приемами работы с различными инструментами. Но важно не только правильно его выполнить, но и суметь выбрать именно тот вариант, который будет оптимальным для данного предмета. Это означает, что конструкция соединения должна быть настолько функциональной, чтобы обеспечивать надежность, прочность, долговечность и эстетичность изделия. Поэтому мы остановимся на самых распространенных видах столярных соединений и способах их реализации.

Очень прочным является соединение «ласточкин хвост». Для его выполнения вырезают лапу на конце одной заготовки, накладывают ее на другую, делают разметку, пропиливают на нужную глубину с внутренней стороны рисок, а лишнее выбирают стамеской.
