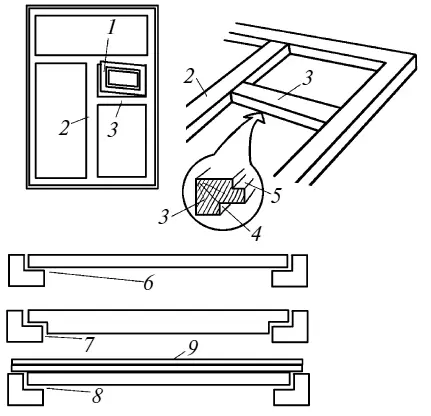

Рис. 110. Переплет с форточкой: 1 – форточка; 2 – бруски обвязки; 3 – горбылек для форточки; 4 – четверть для форточки; 5 – фальц для стекла; 6 – гладкий притвор форточки; 7 – притвор с четвертью; 8 – притвор с наплавным бруском; 9 – наплавной брусок

Чтобы форточка плотно примыкала к брускам обвязки и горбылькам, выполняют четверти в брусках обвязки, горбыльках и форточке. Фактически форточка – это створка, вмонтированная в переплет. Форточки открываются в ту же сторону, что и створки.

Для изготовления оконного переплета нужно подобрать деревянные рейки, прямоугольные в сечении, размером 50 × 70 мм. Для выполнения переплета, в конструкции которого предусмотрены два стекла, с широкой стороны реек необходимо отметить четверти каждого угла.

Не всегда горбыдьки оформляют переплет под форточку. Их вставляют и для того, чтобы разделить створку на сегменты. Такая створка называется решетчатой (рис. 111).

Этот конструктивный прием преследует две цели – декоративную (для уменьшения размеров стекла) и техническую (для повышения формоустойчивости створки).

На горбыльках делают выборки там, где они пересекаются. С декоративной целью горбыльки могут и не разделять остекленную часть, а просто наклеиваться на нее. Такие горбыльки называются ложными, поскольку решетчатость переплета оказывается только видимостью (рис. 112).

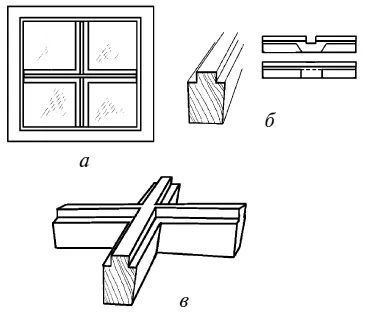

Рис. 111. Изготовление решетчатого переплета: а – переплет; б – горбыльки; в – соединение горбыльков

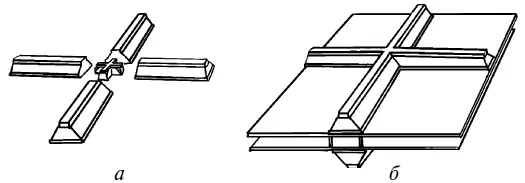

Рис. 112. Ложные горбыльки: а – элементы горбыльков; б – смонтированные горбыльки

С внешней стороны переплета нижнюю обвязку в створках, фрамугах, форточках оснащают отливом и капельником (рис. 113).

Перед установкой в проем оконный блок должен быть полностью собран. В коробку вставляют переплеты; створки, фрамугу навешивают на петли, устанавливают фурнитуру. При необходимости подгоняют все детали.

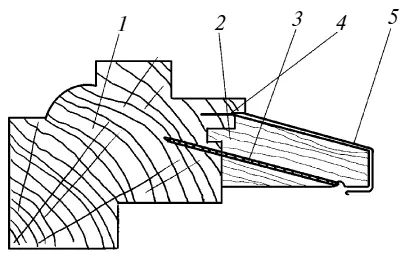

Рис. 113. Отлив и капельник: 1 – нижний брусок обвязки; 2 – отлив; 3 – шуруп; 4 – винт крепления капельника; 5 – капельник

Основной недостаток традиционных технологий – плохо организованные процессы сушки, обработки и отделки древесины. О том, как должен осуществляться процесс сушки, мы уже говорили, поэтому остановимся на последующей подготовке древесины к использованию. Прежде всего следует сказать, что еще одним фактором, который отрицательно влияет на оконные (и не только) системы, помимо плохой сушки, является то, что в целях удешевления продукции и упрощения производства при применении традиционных технологий прибегали к изготовлению элементов окон из единого бруска, что впоследствии приводило к деформации всего оконного блока, и использованию некачественной древесины (экономия в этом случае была иллюзорной, поскольку повышалось количество отходов).

На современном производстве к изготовлению оконных систем подходят по-другому. Это выражается в том, что древесина, прошедшая оптимальную сушку, выдерживается в помещении, в котором будет осуществляться дальнейшая ее обработка. В результате устанавливается баланс влажности и исключается возникновение в деревянном профиле внутренних напряжений.

Профили для деревянных окон выполняют не только из цельных брусков, но и из склеенных. Благодаря такой технологии можно отсортировать древесину с точки зрения пригодности для изготовления оконных систем. Кроме того, удаление низкосортных участков способствует улучшению качества оконных деталей ив конечном итоге увеличивает выход качественной древесины. Не менее важно и то, что склеивание бруса дает возможность контролировать текстуру лицевой поверхности заготовки.

Процессы сортировки, удаления дефектных участков (это повышает и долговечность изделия), сращивания ламелей шиповым соединением, которые потом будут склеены в трехслойный брус, осуществляются на сложном оборудовании и контролируются компьютерной системой.

Ламели склеиваются на гладкую фугу или на шип, что зависит от установленного оборудования. Чтобы исключить последующее коробление, соседние ламели укладывают так, чтобы направление волокон было противоположным. Ламели могут сращиваться по длине только в средней части наборного бруса. Наружные стороны бруса склеиваются исключительно из цельных ламелей, чтобы не нарушать рисунок текстуры древесины.

Прочность склеенных ламелей во многом зависит нот качества клея, которое также контролируется компьютером. Кроме того, в него добавляются отвердители, влияющие на схватывание, устанавливаются специальные режимы термообработки и т. д. В результате всех сложных производственных процессов физико-механические характеристики профилей из склеенных ламелей оказываются выше подобных параметров изделий, выполненных из массива.

Таким образом, многослойность бруса, предназначенного для изготовления оконных блоков, обеспечивает высокую прочность, устойчивость к деформации и надежность деревянного профиля. Немаловажна и точность обработки, что отражается на плотности прилегания створок, слаженности работы фурнитуры и вообще надежности всей оконной системы. Кроме того, поверхности обрабатываются в соответствии с современными требованиями. Определенная шероховатость поверхности профилей способствует увеличению глубины проникновения и адгезии антисептиков, грунтовок, шпатлевок и лакокрасочных покрытий.

Эстетичность и необходимые эксплуатационные свойства придает профилям спецобработка, которая состоит в пропитывании изделий особыми составами, препятствующими поражению грибами и насекомыми. Особенно эффективной является вакуумная пропитка, поскольку осуществление процесса в вакуумной камере способствует глубокому проникновению антисептиков в массив древесины, что важно именно для торцов изделий. Окна, изготовленные из древесины, прошедшей вакуумную пропитку, служат не менее 50 лет.

Боковые детали оконной коробки можно выполнить из трех досок, толщина которых равна 35–40 мм. При этом внутренняя доска является самой широкой, а внешние – узкими.

Деревянные окна также нуждаются в дополнительной защите. Готовое изделие проходит грунтование и чистовую окраску лессирующими составами, благодаря которым подчеркивается красота текстуры древесины. Грунтовка закупоривает поры материала, что не только предохраняет его от проникновения влаги, но и экономит основное декоративное покрытие.
