Окончательно отшлифуйте внутренние стороны боковых стенок [1] и дно [2] верхнего корпуса, а также боковые стенки [4] нижнего корпуса наждачной бумагой № 220. Отшлифуйте верхнюю сторону полки [2] и дна [5], обе стороны перегородок [3], [6] и нижнюю сторону крышки нижнего корпуса [5].

Рис. 1. Корпус шкафа:

а – верхний корпус; б – верхняя перекладина; в – нижний корпус; г – фрагмент задней планки; д – общий вид;

1 – боковые стенки верхнего корпуса; 2 – крышка, полка, дно верхнего корпуса; 3 – перегородка верхнего корпуса; 4 – боковые стенки нижнего корпуса; 5 – крышка и дно нижнего корпуса; 6 – перегородка нижнего корпуса; 7 – стойки; 8 – верхняя перекладина; 9 – накладки; 10 – кромочная накладка; 11 – стойки; 12 – нижняя накладка нижнего корпуса; 13 – верхняя накладка нижнего корпуса; 14 – накладка перегородки; 15 – средняя часть задней стенки; 16 – нижняя часть задней стенки; 17 – верхняя часть задней стенки; 18 – задняя планка; 19 – полозки; 31 – шканты ∅8 мм; 32 – антифрикционная лента

Начинающие столяры-любители при настройке пильного станка или фрезерного стола нередко ошибаются, путаясь в размерах, которые указываются на чертежах, например «фальц 6 × 10 мм». Согласно общепринятым правилам обозначения размеров, первые цифры в обозначении размера относятся к ширине фальца, соответствующей толщине детали, которая будет вставлена в этот фальц (в данном конкретном случае – 6 мм для деталей задней стенки [15], [16] и [17], сделанных из 6-миллиметровой фанеры). Глубина же фальца (10 мм) обычно измеряется от лицевой стороны (пласти).

Часть шкафа уже можно собрать, добавляя боковые стенки по одной. Для удобства установки струбцин положите одну боковую стенку верхнего корпуса [1] на подкладки и вклейте в ее паз полку [2], выровняв детали спереди. Приклейте на место перегородку [3] и дно [2], зафиксируйте сборку струбцинами и убедитесь в прямоугольности.

Когда клей высохнет, положите собранный наполовину корпус на ровную поверхность и приклейте к полке и дну вторую боковую стенку. Чтобы прижать среднюю часть боковой стенки, подложите под струбцины, сжимающие сборку, прижимные бруски с 3-миллиметровым утолщением в середине – оно и сожмет плотно детали.

Затем соберите нижний корпус, склеив вместе боковые стенки [4], крышку и дно [5], а также перегородку [6] (рис. 1, в ). Окончательно отшлифуйте оба корпуса снаружи наждачной бумагой № 220.

Теперь добавьте детали отделки. Для верхнего корпуса выпилите стойки [7] указанных размеров и верхнюю перекладину [8] с припуском 25 мм по длине (рис. 1, а ). Чтобы точно разметить эти детали, временно закрепите стойки струбцинами на боковых стенках, выровняв по краям; приложите верхнюю перекладину и отметьте ее точную длину. Опилите перекладину, удалив припуск.

Разметьте на верхней перекладине дугу (рис. 1, б ). Удобнее всего это делать с помощью гибкого лекала. Возьмите длинную тонкую рейку или метровую линейку, приложите к перекладине, совместив внутренней гранью один ее край с одним из углов перекладины, допустим левым, и зафиксируйте. Придерживая рейку у правого угла и совмещая с ним ее внутреннюю грань, выгибайте рейку так, чтобы прогиб в центре совпал с нужной отметкой (76 мм). Теперь просто обведите дугу. Выпилите дугу ленточной пилой или электролобзиком, ведя пропил рядом с линией разметки, а затем отшлифуйте опиленную кромку.

С помощью шкантов (по паре на сторону) соедините верхнюю перекладину и стойки верхнего корпуса. Приклейте собранную фасадную раму к верхнему корпусу. Чтобы на внутренней стороне рамы и боковых стенках не осталось потеков клея, положите корпус плашмя, нанесите клей на кромки его деталей, сверху положите несколько обрезков тонких досок, а на них – раму, приблизительно выровняв относительно корпуса.

Теперь удалите обрезки из-под верхней перекладины, чтобы точно выровнять ее и прижать струбцинами. Продолжая работу сверху вниз, прижимайте к кромкам стойки, выравнивая их внешние кромки с краями корпуса. Убирайте поочередно обрезки и устанавливайте струбцины до самого низа корпуса. Когда рама станет на свое место, подтяните струбцины.

Выпилите кромочные накладки [9], [10] для полки, дна и перегородки с припуском около 25 мм по длине. Измерьте точное расстояние между стойками [7] верхнего корпуса. Опилите накладки [9] до этой длины и временно закрепите их на месте струбцинами. Затем отметьте точную длину накладки [10], которая должна располагаться между ними, опилите ее по длине, а затем приклейте все накладки к корпусу, фиксируя их струбцинами.

Таким же способом добавьте к нижнему корпусу стойки [11], перекладины [12], [13] и накладку [14].

Из дубовых досок склейте щитовую заготовку для сиденья. Опилите ее до окончательных размеров и отфрезеруйте сверху и снизу скругления радиусом 10 мм. Для этого понадобится калевочная фреза с направляющим подшипником (рис. 2, г ).

Скругления делайте сначала вдоль торцов, а затем вдоль передней кромки.

Для изготовления отделочных деталей [21] – [23] выпилите две заготовки размерами 19 × 50 × 1220 мм (рис. 2, а ). Отфрезеруйте выкружки-галтели радиусом 12 мм вдоль двух кромок каждой заготовки, а затем распилите все заготовки вдоль. Чтобы профили получились одинаковыми, приклейте к столу пильного станка кусочек малярного скотча на расстоянии 19 мм от диска.

Отрегулируйте положение продольного упора, чтобы выровнять левый край заготовки с краем скотча, и отпилите первый профиль (рис. 3, а ). Передвиньте упор, снова выровняв остаток заготовки с краем скотча, и опилите второй профиль (рис. 3, б ).

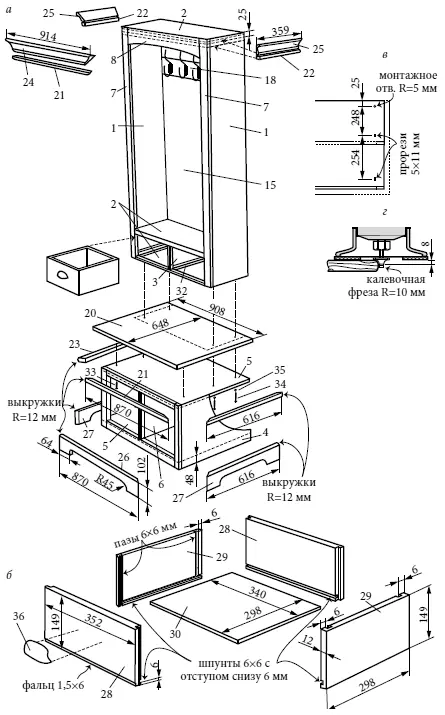

Рис. 2. Шкаф для прихожей:

а – детальный вид; б – ящик; в – монтажные отверстия и прорези сиденья; г – фрезерование скруглений на краях сиденья;

1 – боковые стенки верхнего корпуса; 2 – крышка, полка, дно верхнего корпуса; 3 – перегородка верхнего корпуса; 4 – боковые стенки нижнего корпуса; 5 – крышка и дно нижнего корпуса; 6 – перегородка нижнего корпуса; 7 – стойки; 8 – верхняя перекладина; 15 – средняя часть задней стенки; 18 – задняя планка; 20 – сиденье; 21 – передние выкружки; 22 – верхние боковые выкружки; 23 – нижние боковые выкружки; 24 – передняя деталь карниза; 25 – боковые детали карниза; 26 – передняя деталь плинтуса; 27 – боковые детали плинтуса; 28 – передние и задние стенки; 29 – боковые стенки; 30 – днище; 32 – антифрикционная лента; 33 – шуруп с полукруглой головкой 4,2 × 32; 34 – шуруп с полукруглой головкой 4,2 × 50 мм; 35 – шайба ∅10/4,5; 36 – ручка-«ракушка»
