Склейте щитовую заготовку для крышки, длина и ширина которой должны быть на 65 мм больше размеров каркаса. Для склейки такого относительно широкого щита используйте делянки шириной не более 100 мм и собирайте их, чередуя направление годовых колец, чтобы уменьшить возможное коробление склеенного изделия. Тщательно просушив щит-заготовку, выпилите из него крышку, длина и ширина которой должны на 50 мм превышать размеры каркаса, чтобы края крышки со всех сторон выступали за ножки на 25 мм.

По всему периметру крышки с нижней стороны отфрезеруйте фаски шириной 10 мм, а сверху – фаски шириной 1,5–2 мм (рис. 20, ж ). Отложите крышку в сторону.

Теперь приступим к сборке ящиков. Выпилите три передние, три задние и шесть боковых стенок для выдвижных ящиков (рис. 20, з ). Сохраните обрезки досок этой толщины для настройки при выпиливании соединений.

При изготовлении ящиков обратите внимание на текстурный рисунок заготовок. Так как в готовом проекте все четыре стенки каждого выдвижного ящика будут на виду, имеет смысл уделить внимание выбору досок и их положения, добиваясь красивого сочетания рисунка на всех сторонах столика. Не забудьте отметить положение каждой детали.

Для выборки пазов используйте уже установленный в пильном станке пазовый диск толщиной 6 мм. Расположите продольный (параллельный) упор с деревянной накладкой на расстоянии 6 мм от диска и выпилите паз глубиной 6 мм на конце каждой боковой стенки с внутренней стороны (рис. 21, б ). Затем установите вылет диска 12 мм и выпилите паз в каждом торце передних и задних стенок (рис. 21, в ).

Рис. 21. Выпиливание соединений ящиков на пильном станке:

а – вырезание шипов; б – выпиливание боковых пазов; в – выпиливание торцевых пазов: 1 – стол пильного станка; 2 – пазовый диск; 3 – параллельный упор; 4 – деревянная накладка; 5 – обрабатываемая деталь

Передвиньте упор, чтобы пазовый диск едва касался деревянной накладки, и укоротите внутренний гребень на всех передних и задних стенках (форма гребня изображена на рис. 20, и ). С лицевой стороны всех передних стенок вдоль нижнего края отфрезеруйте декоративную фаску шириной 1,5–2 мм.

Теперь нужно выпилить шпунты глубиной 6 мм на расстоянии 6 мм от нижнего края всех стенок ящиков. Для этого установите в пильный станок комбинированный диск (для продольного и поперечного пиления). Шпунты выпиливайте за два прохода, подгоняя ширину шпунтов к толщине фанерного дна. Затем выпилите три донышка и отшлифуйте все детали ящиков наждачной бумагой № 180.

Разметьте центры и просверлите отверстия для ручек во всех передних стенках. Разметка отверстий под ручки зависит от конкретного типа применяемой фурнитуры.

Соберите ящики насухо и проверьте, как они вставляются на свои места. Склейте ящики и зафиксируйте струбцинами, проверив их прямоугольность.

Теперь переходим к окончательной сборке и отделке.

Высверлите в верхних боковых перекладинах углубления-цековки ∅17 и глубиной 3 мм для крепления крышки к каркасу (рис. 20, ж ). Шурупами закрепите в цековках соединители-«восьмерки». Положите сверху крышку, обратив ее широкой фаской вниз, выровняйте по центру каркаса и зафиксируйте струбцинами, чтобы она не сдвинулась, пока вы будете сверлить в ней снизу направляющие отверстия через «восьмерки». При установке крышки обратите внимание, чтобы торцы досок-делянок в щите были расположены по бокам столика.

Удалите всю фурнитуру, окончательно отшлифуйте все детали наждачной бумагой № 220, смягчая все острые ребра, и нанесите отделку. Сначала покройте древесину морилкой, нанося ее кистью, а затем нанесите на все поверхности два слоя полиуретанового лака на водной основе с легкой промежуточной шлифовкой абразивом зернистостью 320 единиц. Когда лак полностью высохнет, установите на место всю фурнитуру. Теперь вы можете поставить этот необычный столик рядом с кроватью.

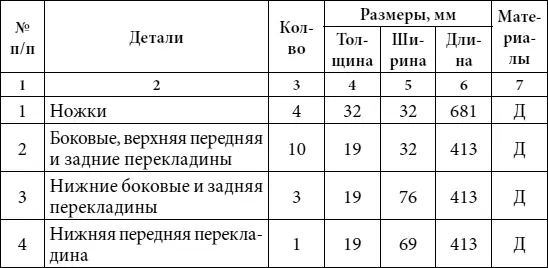

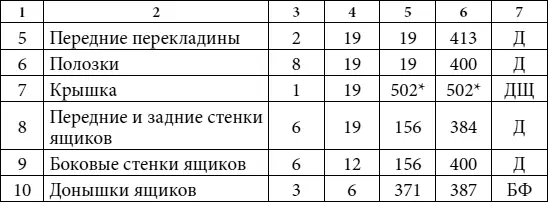

Таблица 7

Примечание: * – заготовки деталей выпиливаются с припуском.

Условные обозначения материалов: Д – дуб; ДЩ – дубовый щит; БФ – березовая фанера.

Также понадобятся соединители-«восьмерки» (4 шт.), шурупы 4 × 16 мм с потайной головкой.

В повседневной современной жизни трюмо – один из важнейших и самых востребованных предметов мебели: какая женщина (да и мужчина) позволит себе выйти из дома, не рассмотрев со всей тщательностью свой туалет? И если все в полном порядке, да и на само зеркало в шикарной оправе приятно посмотреть, хорошее настроение сохранится надолго.

Предлагаемая конструкция (рис. 22) замечательна тем, что на ее основе можно изготовить три совершенно разных предмета обстановки. Первый вариант трюмо – с небольшой тумбочкой и гардеробом за зеркалом (на него и даны схемы сборки) – предпочтительнее для маленьких прихожих, в которых трудно установить большой шкаф для верхней одежды. За зеркалом такого трюмо предусмотрена компактная вешалка с полочкой для головных уборов (рис. 22, а ).

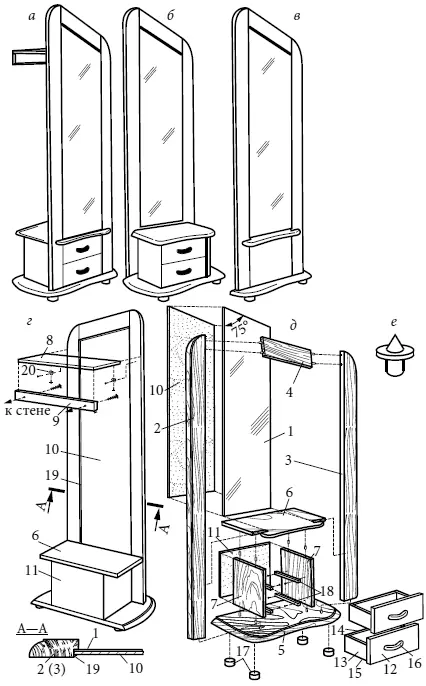

Рис. 22. Трюмо:

а – в виде мини-гардероба; б – классическое трюмо с тумбочкой; в – напольное зеркало; г – вид сзади (мини-гардероб); д – конструкция трюмо-гардероба; е – шканторазметчик: 1 – зеркало; 2 – левая стойка; 3 – правая стойка; 4 – перемычка; 5 – основание; 6 – крышка; 7 – боковые стенки; 8 – полка; 9 – опорная планка; 10 – подложка; 11 – задняя стенка тумбочки; 12 – лицевая панель выдвижного ящика; 13 – боковая стенка ящика; 14 – задняя стенка ящика; 15 – дно ящика; 16 – ручка; 17 – ножки; 18 – направляющие планки; 19 – штапик; 20 – монтажный уголок

Этот настоящий мини-гардероб хорошо подойдет для малогабаритной или однокомнатной квартиры. Даже в спальне всегда найдется, что спрятать за таким зеркалом.

Если же проблем с недостатком площади нет, можно остановиться на втором варианте – трюмо более привычной конфигурации (рис. 22, б ). Сделать его легко по аналогии с приведенными схемами. Размеры деталей и заготовок – те же, что и в первом варианте, небольшое отличие будет лишь в форме некоторых из них.

Третий вариант – самый простой, но не стоит сразу сбрасывать его со счетов. Такое зеркало отлично впишется в узкий коридор, где ничего не поставишь, не загородив прохода (рис. 22, в ). Его можно разместить и в ванной комнате, и в спальне. А еще оно составит замечательный комплект с каким-либо из первых двух вариантов трюмо. Конструктивно это зеркало повторяет фасадную часть трюмо первого варианта: «зазеркалье» здесь как бы просто отрезано.
