Поставьте собранный стеллаж в рабочее положение (на основание). Затем в соответствии с замыслом установите на него башенные зубцы или крышу домика, выравнивая опоры 8 с верхними панелями 3 . Просверлите в панелях снизу монтажные, а в опорах – направляющие отверстия (так же, как и при креплении основания) и закрепите опоры шурупами. Закрасьте головки шурупов краской, чтобы они были незаметны.

Наконец, установите полкодержатели и переставную полку 6 . Затем перенесите стеллаж в детскую комнату и наблюдайте за начавшимся весельем.

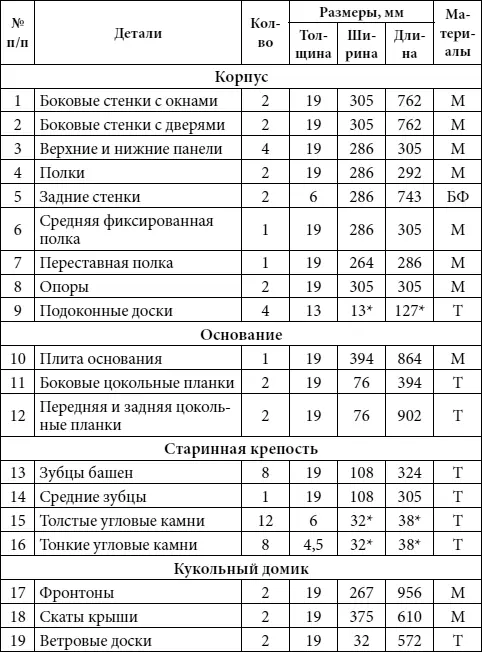

Таблица 18

Примечание: * – заготовки деталей выпиливаются с припуском.

Условные обозначения материалов: М – древесно-волокнистая плита средней плотности (МДФ); БФ – березовая фанера; Т – тополь.

Также понадобятся отделочные гвозди 2 × 40 мм; акриловый клей-герметик; аэрозольный клей; шпаклевка для древесины; гвозди-шпильки 1,25 × 20 и 1,25 × 25 мм; шурупы 4,5 × 32 с потайной головкой; полкодержатели ∅6 мм.

Этот стол благодаря прочной конструкции и внешнему сходству будет хорошим дополнением к описанной выше двухъярусной кровати. Здесь традиционный стиль удачно сочетается с красотой дубовой древесины. В трех выдвижных ящиках достаточно места для тетрадей, карандашей и учебников (рис. 41).

Изготовление стола начните с ножек. Их устройство похоже на конструкцию ножек для кровати – каждая из них склеена из трех частей. Из досок, остроганных до толщины 13 мм, выпилите двенадцать заготовок 48 × 790 мм для внешних накладок ножек 1 , а из досок толщиной 19 мм – шесть таких же заготовок для сердечников ножек 2 . Все заготовки должны иметь припуск около 3 мм по ширине и около 50 мм по длине. После склейки ножки будут остроганы до окончательных размеров сечения и опилены до нужной длины.

С помощью ленточной пилы или пильного станка с пазовым диском сделайте в сердечниках два выреза, которые сформируют гнезда в склеенных ножках. Затем склейте вместе детали ножек 1 и 2 , выравнивая торцы и кромки. Для сборки ножек используйте белый клей ПВА, увеличенное время открытой выдержки которого позволяет выполнять работу тщательно, без лишней суеты. Струбцинами сожмите ножки вместе, повернув их гнездами вверх, и выровняйте торцы. Удалите из гнезд и с внешних граней излишки клея.

Острогайте или опилите с обеих сторон каждой ножки около 0,8 мм для получения квадратного сечения 45 × 45 мм. Затем опилите нижние концы ножек, отступив 70 мм от нижнего гнезда.

Теперь опилите верхний конец каждой ножки, придав ей окончательную длину 737 мм. Наконец, отфрезеруйте скругления радиусом 6 мм на всех ребрах, кроме верхних.

По размерам, указанным в таблице 19, размещенной в конце главы, выпилите верхние и нижние перекладины 3 . Затем выберите по центру перекладин шпунты 13 × 13 мм для вставки панелей 4 с накладками 5 .

Разметьте дуги на трех нижних перекладинах. Для этого сначала прикрепите к перекладине с помощью струбцин два небольших обрезка, расположив их у концов будущей дуги вровень с нижней кромкой и отступив 45 мм от торцов. Отпилите от ненужной доски гибкую упругую планку толщиной 3 мм и длиной около 600 мм или возьмите подходящую по длине линейку. Прижмите ее к обрезкам и согните так, чтобы ее середина находилась на расстоянии 32 мм от нижней кромки перекладины. Проведите дугу, выпилите ее ленточной пилой или электролобзиком и гладко отшлифуйте по линии контура. Пользуясь готовой перекладиной как шаблоном, разметьте дуги на двух других перекладинах. Затем выпилите их и гладко отшлифуйте.

С помощью сверла Форстнера ∅19 мм высверлите на верхней кромке всех трех верхних перекладин по два углубления цековки глубиной 3 мм для соединителей «восьмерок» (вид А на рис. 41).

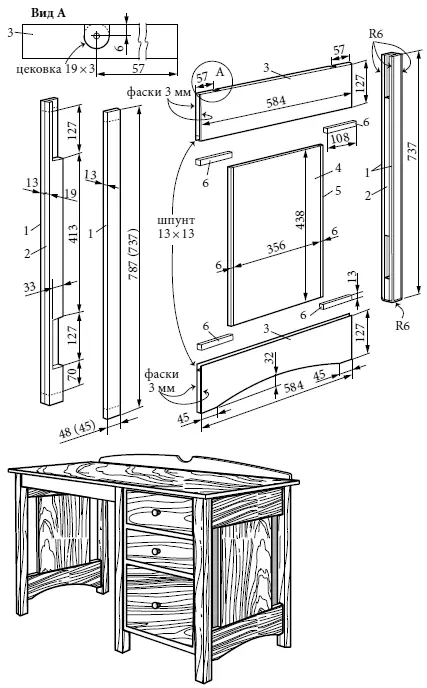

Рис. 41. Письменный стол. Общий вид, изготовление ножек и сборка боковины:

1 – накладки ножек; 2 – сердечники ножек; 3 – верхние и нижние перекладины; 4 – панели; 5 – кромочные накладки; 6 – вкладыши (в скобках указаны окончательные размеры ножек после опиливания)

Стамеской аккуратно подрежьте уголки углублений, чтобы обеспечить подвижность соединителей при сезонных изменениях размеров крышки стола. Затем в центре каждого углубления цековки просверлите направляющее отверстие для шурупа ∅2,8 мм и глубиной 25 мм.

Из 13-миллиметровой фанеры, облицованной дубовым шпоном, выпилите по указанным размерам панели 4 , а из 6-миллиметровой дубовой доски сделайте шесть заготовок 16 × 440 мм для кромочных накладок 5 . Приклейте накладки к панелям с одинаковыми 1,5-миллиметровыми свесами с обеих сторон. Когда клей высохнет, аккуратно удалите припуски вровень с панелями. Быстро и просто выполнить эту операцию поможет ручной фрезер с копирующей фрезой.

Правда, есть опасность при случайном наклоне повредить и накладку и фанеру, поэтому лучше для удаления таких свесов закрепить инструмент на фрезерном столе и оснастить высоким упором, чтобы панели двигались вдоль фрезы строго вертикально.

Чтобы легко вставить шип в соответствующий паз другой детали при их соединении и создать свободное пространство для излишков клея, сделайте на концах шипов фаски.

Выпилите рейку 13 × 13 × 1372 мм и сделайте из нее вкладыши-проставки 6 указанной длины. Поставьте на каждой верхней и нижней перекладине центральную метку с одной стороны, проведя короткую поперечную линию. Затем поставьте на каждой панели сверху и снизу центральные метки, проведя линии вдоль волокон с одной стороны. Вставьте панель в шпунт нижней перекладины, совместив центральные метки на панели и перекладине, затем вклейте в шпунт вкладыши и зафиксируйте их струбцинами вплотную к панели и вровень с торцами перекладины. После этого выньте панель и отложите перекладину в сторону. Точно так же вклейте вкладыши в остальные нижние и верхние перекладины.

Смазав клеем шпунты верхней и нижней перекладин, а также гнезда двух ножек, соедините ножки с перекладинами и панелями. Зафиксируйте сборку струбцинами, проверив ее прямоугольность. Удалите лишний клей и отложите склейку в сторону. Таким же способом соберите еще две боковины.

Пока собранные склейки сохнут, изготовьте корпус тумбы (рис. 42). Из 19-миллиметровой фанеры, облицованной дубовым шпоном, выпилите боковые стенки 7 , а также верхнюю и нижнюю панели 8 тумбы.

Из 6-миллиметровой дубовой доски выпилите четыре заготовки 22 × 625 мм для боковых кромочных накладок 9 , а также четыре заготовки 22 × 378 мм для верхних и нижних кромочных накладок 10 . Приклейте накладки 9 к боковым стенкам, а накладки 10 – к верхней и нижней панелям. Удалите свесы вровень с панелями после высыхания клея.
