Промежуточные и верхняя рамы чаще всего бывают деревянными, толщиной 80 мм, по ширине они также могут совпадать с шириной кладки или быть немного уже, чтобы была возможность заполнить швы цементным раствором (второй вариант предпочтительнее).

Чтобы сделать кладку максимально прочной, рамы скрепляют анкерами или арматурными стержнями диаметром не менее 15 мм, концы которых имеют резьбу длиной 150 мм, а также шайбами и гайками. Для установки металлического крепежа в рамах просверливают отверстия: в нижней и верхней по 6 шт., в промежуточных — 12 шт. (здесь необходимо вспомнить школьный курс геометрии, чтобы разделить окружность на 6 и 12 частей соответственно), причем отверстия в разных рамах должны совпадать. В таких случаях прибегают к пакетному методу, при котором детали помещают друг на друга и сверлят одновременно.

Поскольку предполагается использовать колодезную воду не только для полива огорода, но и для питья, то нельзя при его строительстве использовать низкосортный цемент, ствол из которого размоется и начнет пропускать грунтовые воды. Подойдет портландцемент М500.

После осуществления всех подготовительных работ приступают к монтажу рам. На анкер до упора накручивают гайку, надевают шайбу, вставляют в отверстие в нижней раме, надевают шайбу, закручивают гайку и повторяют эту операцию еще 5 раз. Точно так же действуют, соединяя основную раму с очередной промежуточной и т. д. В результате должна получиться конструкция, как на рисунке 11;

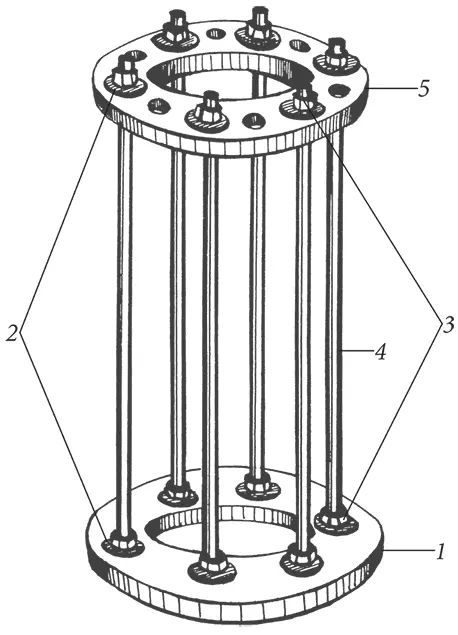

Рисунок 11. Конструкция из рам: 1) нижняя рама; 2) шайба; 3) гайка; 4) анкер; 5) промежуточная рама

♦ рытье котлована и тщательное выравнивание его дна;

♦ установка рамной конструкции (основной и первой промежуточной), контроль ее горизонтальности и корректировка положения при возникновении такой необходимости;

♦ жесткая фиксация рам с помощью бревен, досок и другого подручного материала;

♦ выполнение кирпичной кладки, которую ведут обычным способом, т. е. на нижней раме расстилают слой цементного раствора (1: 2 или 1: 3) толщиной 10 мм и кладут первый ряд кирпичей, предварительно смоченных водой. Первые 2 ряда тычковые. При этом между кирпичами с внешней стороны возникает зазор, который следует заполнить раствором и кирпичными обломками. Последующие ряды можно класть как тычками (рис. 12), так и перемежая ложки двумя кирпичами, положенными тычком (рис. 13), главное — соблюдать перевязку швов.

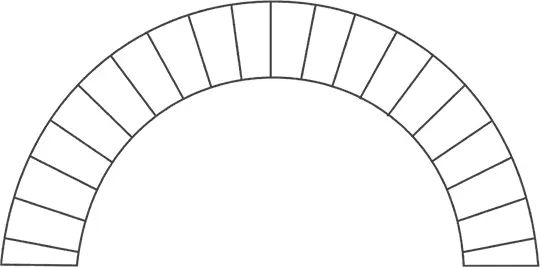

Рисунок 12. Схема круглой кладки из тычков

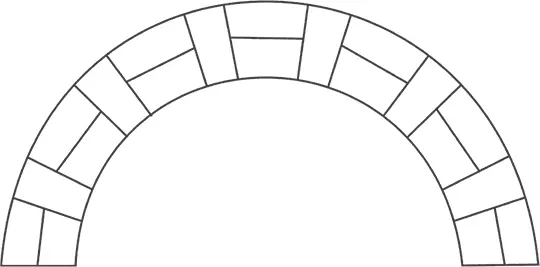

Рисунок 13. Схема круглой кладки из тычков и ложков

Чтобы колодец получился идеально круглым, желательно изготовить шаблон (рис. 14). Он имеет вид кольца, собранного из двух половинок, которые соединяются клиньями (их вставляют в хомуты, которые предварительно прибивают к кольцу). Для удержания кольца в середине укладываемого ряда кирпичей применяют крючки. По мере кладки шаблон перемещают. Чтобы он свободно извлекался, кладка не должна доходить до него ближе чем на 5 мм.

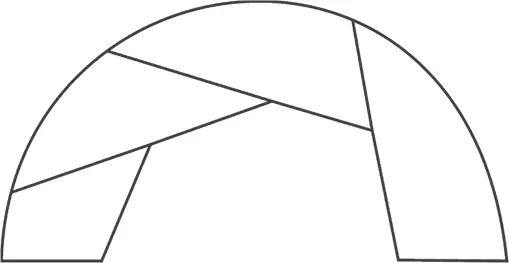

Рисунок 14. Шаблон

Для усиления кладки через 3–5 рядов рекомендуют протягивать по 2 ряда проволоки диаметром 2–5 мм, отступив от краев кирпича 30–50 мм.

Примерно за 5 см до установки промежуточной рамы кладку приостанавливают, монтируют конструкцию из 12 анкеров, закрепляя их описанным ранее способом, проверяют ее вертикальность и горизонтальность, плотно заполняют зазор между кладкой и рамой цементным раствором (1: 3), смешав его с гравием или щебнем. Чтобы рамы ложились ровно и плотно, в кирпичах необходимо заранее вырубить гнезда под анкера с шайбами и гайками.

Если предполагается поступление воды со стороны боковых стенок, то в кладке следует выполнить окна размером 500 × 200 мм, чтобы потом поместить в них фильтры из пористого бетона.

Поскольку за готовым колодцем будет необходимо ухаживать (очищать от слизи и пр.) и спускаться в него для осмотра и ремонта, еще на стадии кладки следует предусмотреть установку скоб на глубину 120 мм (в неглубокий колодец можно опускать лестницу), размещая их вразбежку с расстоянием между ними 20 см (рис. 15) и предварительно покрыв их водостойкой краской;

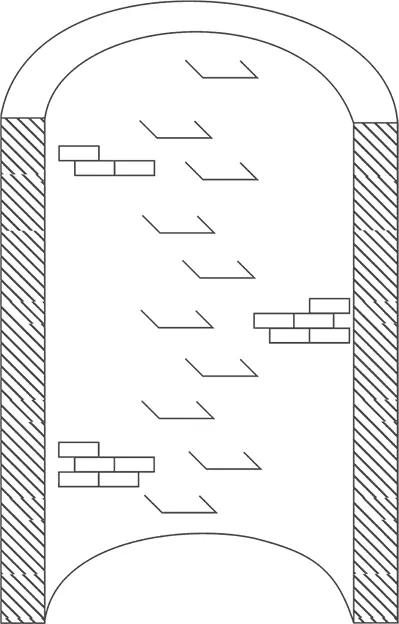

Рисунок 15. Размещение скоб на стенках колодца

♦ оштукатуривание стенок колодца между нижней и промежуточной рамами цементным раствором (1: 1 или 1: 2), который должен иметь консистенцию густой сметаны. Его наносят за один раз, сверху вниз, раз равнивают полутерком и заглаживают кельмой. Чтобы получить ровную гладкую стенку, устанавливают горизонтальные или вертикальные маяки из реек толщиной 40–60 мм, причем их следует расположить напротив анкеров. Оштукатурив первую полосу между маяками, переходят к очередной, удаляют маяк, заполняют образовавшийся промежуток раствором и т. д. Если кольца выполнены из дерева, то их обычно не штукатурят. Если же возникает такая необходимость, то на ее поверхность надо прикрепить металлическую сетку (в крайнем случае набить гвозди и оплести их проволокой), которая будет удерживать раствор. Главное, чтобы металлические элементы были полностью закрыты штукатуркой — это защитит их от коррозии;

♦ выемка грунта;

♦ опускание конструкции. При этом необходимо периодически контролировать ее;

♦ кладка следующей захватки (промежутка между рамами), ее оштукатуривание и т. д.;

♦ оформление оголовка (в нем обязательно ставят промежуточные кольца, соединенные анкерами) после того, как трубчатый кирпичный колодец будет опущен на расчетную глубину, установка опор, ворота, навеса и пр. Для предупреждения его произвольного опускания под нижнее кольцо подкладывают бетонные или каменные плиты, причем они должны примерно на 20–50 см выходить за внешнюю стенку колодца;

♦ очистка дна колодца с последующим засыпанием его гравийно-песчаной смесью, если вода будет поступать в колодец снизу. В таком случае необходимо заложить окна, оставленные в стенах колодца.

Схема строительства трубчатого кирпичного колодца представлена на рисунке 16.

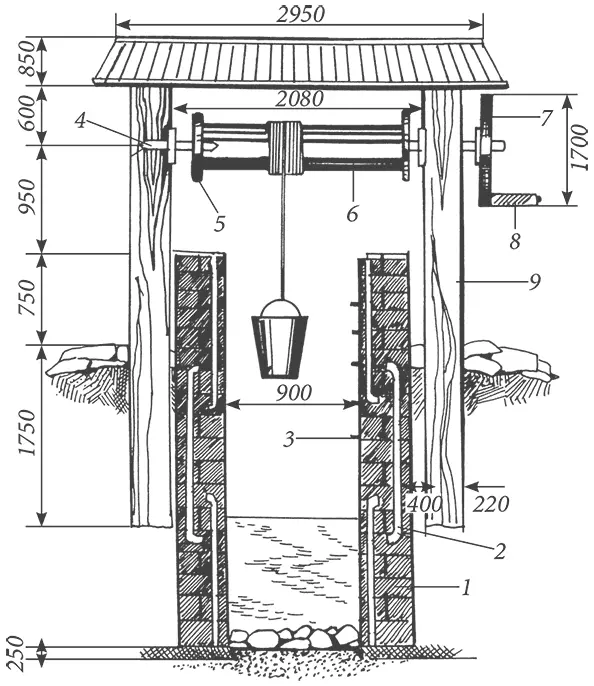

Рисунок 16. Устройство кирпичного колодца (размеры указаны в миллиметрах): 1) кладка; 2) анкер; 3) скоба; 4) арматурный стержень; 5) диск; 6) ворот; 7) колесо; 8) рукоять; 9) опора
