Евгений Симонов - Строительство дома быстро и дешево

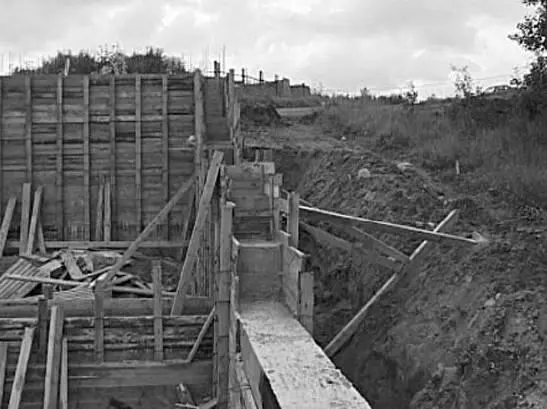

Рис. 4.8. Ступенчатый фундамент на склоне

Ширина фундаментной «подушки» зависит от несущей способности грунтов и планируемых нагрузок. Из «подушки» выполняются выпуски арматуры, к которым будет монтироваться арматурный каркас основного фундамента. Продолжение каркаса следует соединить с этими выступающими штырями, после того как первый слой фундамента затвердеет. Оптимально использовать для соединения сварку, но если у вас нет сварочного аппарата, арматуру можно связывать стальной проволокой толщиной 1–2 мм.

Прутья арматуры в местах пересечения также либо сваривают, либо связывают стальной проволокой. Вертикальные прутья обвязывают по периметру таким образом, чтобы равное расстояние между ними сохранилось по всей высоте. При этом стыки вперехлест не должны быть в одном месте, их нужно располагать со смещением.

Прутья арматуры должны равномерно размещаться по вертикали и горизонтали по всему объему будущего фундамента. Чтобы расположение арматуры было точным, ее фиксируют распорками (рис. 4.9).

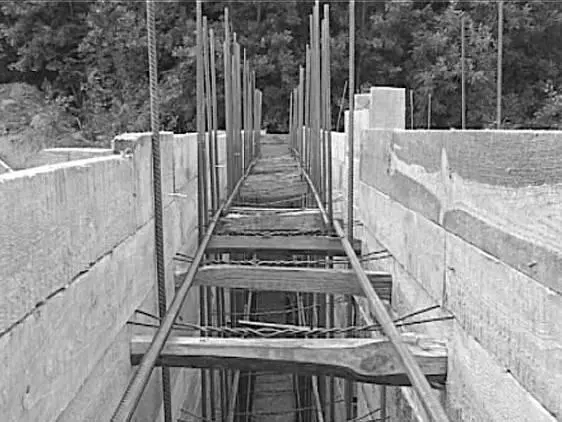

Рис. 4.9. Опалубка с арматурным каркасом, распорками и стяжками

Повышенное внимание следует уделить прочности каркаса в углах фундамента.

При сложной, многоступенчатой форме фундамента, переходящего в цоколь, арматурный каркас и опалубку монтируют в несколько этапов.

ВНИМАНИЕ

После каждого этапа заливки необходимо оставлять снаружи прутья арматуры, к которым будет крепиться продолжение каркаса.

Если дом небольшой (например, дача из кирпича), то армирование может быть выполнено с помощью двухслойной металлической сетки, которую укладывают поверх слоя гидроизоляционного материала. Слои должны располагаться на расстоянии 20–30 см друг от друга. Но и в этом случае нельзя забывать об углах фундамента: в них следует установить вертикальные прутья длиной 1–1,5 м, которые свяжут фундамент со стенами. Такие же прутья устанавливаются в других местах, требующих дополнительного укрепления.

Непосредственно строительство опалубки (то есть установка в нужных местах досок и соединение их между собой) начинается после того, как смонтирован каркас арматуры. Если фундамент и (или) цоколь имеют ступенчатую форму и состоят из нескольких горизонтальных фрагментов, секции опалубки следует монтировать так, чтобы каждый из фрагментов можно было заполнить бетоном за один раз.

Внутренние вертикальные поверхности опалубки необходимо тщательно выровнять, используя отвес (уровень). Если этим пренебречь, наружная поверхность фундамента выйдет неровной, в неровности будет упираться пучинистый грунт при разбухании, что чревато появлением трещин на фундаменте. Таким образом, наружная поверхность фундамента должна быть как можно более ровной, гладкой и абсолютно вертикальной, чтобы разбухающему грунту не во что было упереться.

ВНИМАНИЕ

Перед тем как заливать бетон, необходимо проверить, нет ли в опалубке щелей или дыр, например, от выпавших сучков. Если подобный дефект обнаружен, его следует устранить и только после этого приступать к заливке.

Так как давление раствора велико, опалубка нуждается в укреплении — для этого служат упоры, установленные снаружи, а внутренние распорки помогают сохранить форму опалубки, не позволяя ей деформироваться под давлением наружных упоров (рис. 4.10).

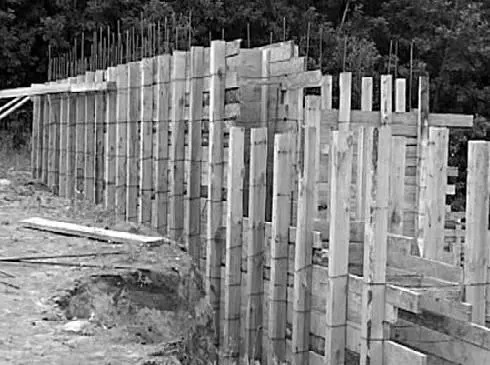

Рис. 4.10. Наружные упоры для опалубки

Однако наружных упоров недостаточно, чтобы обеспечить необходимую прочность опалубки и должным образом препятствовать ее деформации. Следует принять дополнительные меры: так или иначе стянуть противоположные стенки опалубки. При небольшой высоте опалубки (до 0,5 м) по верху можно просто приколотить планки, которые не позволяют стенкам расходиться. Для большей эффективности планки нужно размещать не параллельно, а под углом друг к другу. Если же речь идет о высоком фундаменте и цоколе, то брусья противоположных стенок стягивают стальной проволокой диаметром 2–5 мм.

Проволоку продеваются сквозь пространство будущего фундамента горизонтально от балки к балке кольцом и скручивают снаружи для закрепления. Чтобы проволока оказалась натянута, ее нужно скрутить в центре.

Впервые сталкиваясь с сооружением фундамента, многие забывают о важном моменте: об электропроводности. Дело в том, что железобетонный фундамент является проводником электрического тока. Поэтому необходимо устройство заземления.

ВНИМАНИЕ

Следует отличать молниезащиту от заземления, относящегося к электроприборам и электрооборудованию. На основе фундамента можно сделать и то и другое, но чаще всего устраивают только молниезащиту, а заземляющий контур электрооборудования и электроприборов сооружают отдельно. В данном случае речь пойдет о заземлении-молниезащите.

Соединение двух заземляющих контуров (молниезащиты и заземления электроприборов и электрооборудования) чревато тем, что при ударе молнии может произойти отключение электричества, а то и поломка электроприборов.

Заземление выполняют до начала заливки бетона. В качестве заземлителя используют арматуру самого фундамента. Единственное условие: необходимо обеспечить электрическую непрерывность заземления, то есть все части каркаса должны быть связаны между собой. Проще всего этого добиться сваркой арматуры, болтовыми соединениями или даже скруткой при помощи стальной проволоки.

У основания внешней стороны фундамента размещают металлическое кольцо — таким образом будет обеспечена надежная молниезащита. Кольцо может быть изготовлено:

♠ из оцинкованной стали размером 30 × 3,5 мм (плоский проводник) или диаметром 10 мм (круглый проводник);

♠ из нержавеющей стали размером 30 × 3,5 мм (плоский проводник) или диаметром 10 мм (круглый проводник);

♠ из меди диаметром 8 мм (круглый проводник).

При высокой коррозионной нагрузке применяется только нержавеющая сталь, другие проводники могут оказаться недолговечными, а узнать о дефекте молниезащиты во время грозы — не самый лучший вариант. Чтобы защитить разъемные соединения, располагающиеся в грунте, следует использовать антикоррозионные ленты.

Кольцо соединяют проводником с арматурой фундамента. Кроме того, металлическая шина (это может быть прут арматуры) должна выступать над фундаментом и заходить в помещение для последующего присоединения к ней надземной части системы молниезащиты.
