Толщина вертикальных швов при кладке — около 1 см. Горизонтальные швы при добавлении в раствор извести или глины делают также толщиной 1 см, а если добавок нет — 1,2 см. Максимальная толщина швов — 1,5 см, минимальная — 0,8 см.

Нижнюю и верхнюю грани кирпича называют постелями, две боковые большего размера — ложками, две боковые меньшего размера — тычками.

В общем случае ложок — камень, уложенный длинной стороной вдоль стены; тычок — камень, уложенный короткой стороной вдоль стены.

Версты — наружные ряды кирпича при кладке. Бывают наружная и внутренняя верста. Забутка — заполнение между верстами.

Ложковый ряд — наружная верста, состоящая из ложков.

Тычковый ряд — наружная верста, укладываемая из тычков.

При кладке «впустошовку» наружные швы на глубину 1–1,5 см не заполняются раствором. Это облегчает последующее оштукатуривание.

При кладке «вподрезку» раствор заполняет швы заподлицо с наружной поверхностью стены.

От перевязки швов (способа укладки кирпичей относительно друг друга) зависит устойчивость и долговечность стены. Наиболее прочный тип кладки — английская перевязка, при которой чередуются тычковые и ложковые ряды. Таким образом, снаружи стены кирпичи ложатся крест-накрест. При фламандской перевязке в одном ряду чередуются и ложковые, и тычковые кирпичи.

Перевязка продольных швов необходима, чтобы предотвратить расслаивание стены по вертикали и более равномерно распределить нагрузку по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

Прочность кладки можно увеличить, если проложить арматурную сетку с ячейками шириной 6–12 см из проволоки диаметром 3–6 мм.

Широкое применение получили различные способы облегченной кладки.

Колодцевая кладка является самой распространенной и экономичной конструкцией для наружной стены. Ее возводят из двух разных стенок шириной в полкирпича, находящихся на расстоянии 14–34 см друг от друга. Стенки соединяются между собой вертикальными и горизонтальными мостиками толщиной в четверть кирпича через каждые 65–120 см по длине стены и через каждые 3–5 рядов по высоте (рис. 5.19).

Образовавшиеся колодцы можно заполнять теплым раствором или легким бетоном, а также легкобетонными вкладышами, в качестве которых могут выступать камни, щебень, песок и керамзит. Утеплитель укладывается слоями толщиной 11–15 см. Засыпные материалы следует поливать раствором через каждые 100–500 мм по высоте. Такая кладка предотвращает воздействие внешней среды на утеплитель, и при этом увеличивается прочность стены.

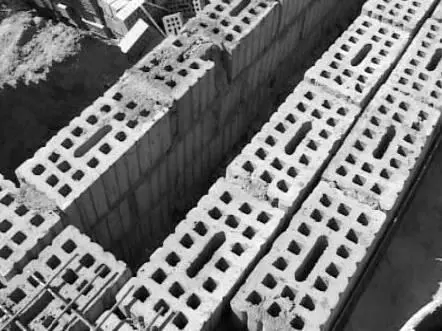

Рис. 5.19. Колодцевая кладка

В последнее время широко используется облегченная кладка с прокладыванием в качестве утеплителя пенополистирольных (пенопластовых) плит (рис. 5.20).

Она представляет собой две параллельные стены толщиной в 0,5 кирпича — одна несущая (250–380 мм), другая облицовочная (120 мм), — связанные через каждые пять ложковых рядов сеткой или прутками арматуры толщиной 6 мм, которые укладывают через каждые 50 см стены по длине. Чтобы прутки арматуры не заржавели, в местах засыпки, где они укладываются, кельмой делают бороздки глубиной и шириной 3–4 см, которые заливают цементным раствором. Прутки должны скрываться в нем полностью или на половину своей толщины. После выведения следующего ряда на арматуру кладут слой раствора такой же толщины. Потом делают еще четыре ряда, засыпают заполнитель или заливают раствор, укладывают прутки и продолжают делать кладку.

Количество кирпича и раствора, необходимое для 1 м 3кирпичной кладки, приводится в табл. 5.3.

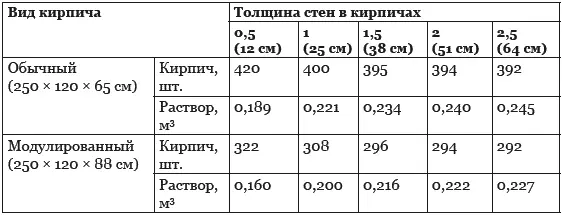

Таблица 5.3. Расход кирпича и раствора на 1 м 3кирпичной кладки

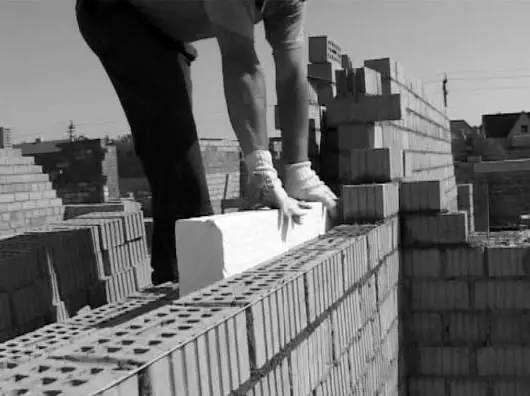

Рис. 5.20. Кладка с прокладыванием в качестве утеплителя пенополистирольных плит

Кладку из кирпича начинают с закрепления порядовок. Порядовка — это рейка длиной 2–3 м с нанесенными делениями, соответствующими толщине горизонтального ряда кладки: 77 мм для обычного кирпича и 100 мм для модулированного (утолщенного). Этот размер состоит из толщины кирпича (65 или 88 мм) и толщины шва (12 мм). К порядовкам крепится шнур-причалка, по которому выверяется горизонтальность рядов кладки (рис. 5.21).

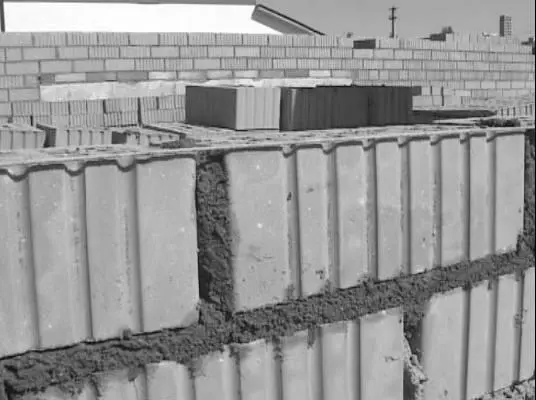

Рис. 5.21. По шнуру-причалке выверяется горизонтальность рядов кирпичной кладки

Порядовки располагают по периметру дома на углах, в местах пересечений и примыканий стен, а также на прямых участках стен на расстоянии 5–6 м одна от другой и выверяют по отвесу и уровню или нивелиру. Шнур-причалку натягивают на каждый ряд на 3–4 мм выше уровня его верха. При кладке протяженных участков сначала через каждые 4–5 м выкладывают маяки — участки кладки высотой пять-шесть рядов. Маяки выкладывают в виде убежной штрабы, то есть плавно сбегающей кладки. Вообще штраба — это участок, который выкладывается перед перерывом в работе.

Кладку очередного ряда начинают с раскладывания (расстилания) раствора. Раствор расстилают «грядкой» толщиной 20–25 мм, шириной 70–80 мм (для ложкового ряда) или 200–220 мм (для тычкового). Это обеспечит толщину шва 10–12 мм. При кладке с заполнением швов «грядка» не доходит до лицевой поверхности стены на 10 мм, при кладке «впустошовку» (шов не заполнен на глубину 10–15 мм, считая от лицевой поверхности стены) — на 20–30 мм. Перед укладкой раствор перемешивается. Уложенный ровным слоем раствор разравнивается кельмой. Окончательное разравнивание проводится в процессе кладки.

Кладку выполняют в такой последовательности. Кирпичи раскладывают на стене, раствор расстилают под наружную версту и укладывают ее. Затем то же самое проделывают для внутренней версты. Если возводится стена с использованием внутреннего утеплителя (пенопласта), его укладывают между выложенными верстами и засыпают керамзитом.

Почему в качестве внутреннего утеплителя для кирпичных стен используется именно пенопласт? Это самый дешевый и эффективный утеплитель. Он на 98 % состоит из воздуха, заключенного в миллиарды микроскопических тонкостенных шариков из вспененного полистирола. Пенопласт, не разрушаясь, выдерживает температуры от -180 до +110 °C. Он обладает высокой химической стойкостью, нейтрален к распространенным агрессивным веществам, таким как солевые растворы, известь, цемент, гипс, ангидрид, щелочи, разведенные и слабые кислоты, мыло, соли, удобрения, битум, силиконовые масла, спирты, клеящие и водорастворимые краски. Пенопласт не растворяется и не набухает в воде, практически не впитывает влагу, долговечен и стоек к гниению. Он не создает питательной среды для грибков и бактерий. Кроме того, пенопласт характеризуется отличными показателями по теплоизоляции.
