Сергей Калюжный - Печи для бань и саун своими руками

Колосниковые решетки

Колосниковые решетки и одинарные чугунные колосники (рис. 29) необходимы для обеспечения равномерного притока воздуха в топливник печи через нижние слои горящего топлива.

Благодаря этому в печах, работающих на твердом топливе, создаются благоприятные условия для поддержания процесса горения, который протекает во взаимодействии разогретых частей топлива с кислородом воздуха.

Колосниковые решетки могут быть уложены цельными или состоять из отдельных одинарных колосников. Для больших топок чаще всего применяют одинарные колосники, так как редко встречаются цельные конструкции подходящего размера.

В цельных конструкциях проделывают специальные прорези, через которые воздух будет подаваться в зону горения.

Колосниковые решетки или одинарные колосники должны быть уложены таким образом, чтобы их прорези были направлены вдоль топливника.

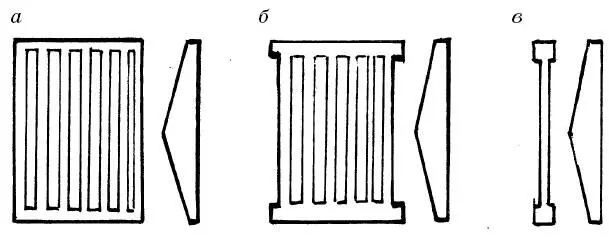

Рис. 29. Колосниковые решетки и колосники: а — обыкновенная колосниковая решетка; б — решетка для угля; в — одинарный колосник

Величина зазора между отдельными звеньями или одинарными колосниками зависит от типа применяемого топлива.

При использовании для топки каменного угля общая площадь зазоров, необходимых для прохода воздуха, должна быть больше, чем в печах, работающих на дровах.

При возможности проведения электрической сети с напряжением в 380 Вт рекомендуется использовать в сауне каменку, которая будет нагреваться с помощью электричества. Такая конструкция является наиболее удобной, так как нет необходимости в заготовке дров, чистке дымохода от сажи и выполнении других процедур. Электрическая печь для сауны удобна в использовании, она снабжена таймером, к тому же в большинстве моделей есть пульт управления. Нагрев камней происходит с помощью специальных приборов — ТЭНов.

Совет мастера

В использовании ТЭНов есть и свои недостатки, так как они имеют определенный ресурс использования. Обычно он составляет от 5 000 до 20 000 часов. Но не следует сразу отказываться от их установки, так как замену перегоревшего элемента можно произвести самостоятельно.

Существует еще один вариант нагревательного элемента — низкотемпературная лента-пластина. Температура нагрева ТЭНов составляет 600800 °C, а ленты — 200–400 °C. Такие ленты-пластины обладают более высоким рабочим ресурсом, к тому же они способны создать более комфортные с точки зрения состава воздуха условия в сауне. Еще одним преимуществом их использования является низкий расход электроэнергии.

Особое внимание следует обратить на технику безопасности при установке электрокаменок. Во-первых, в сауне обязательно должен быть собственный раздельный контур заземления, а не нулевой провод с подстанции. Если возможности его установки нет, то следует сделать зануление: нулевую клемму распределительного щита соединить с проводом заземления электропечи. Электрокаменки всегда должны быть оборудованы устройством аварийного отключения, которое срабатывает при коротких замыканиях или других проблемах. Такие печи должны иметь подсоединение с помощью влагостойкого и термостойкого кабеля, который способен выдерживать различные температурные режимы и их колебания. Расчет необходимых размеров электрокаменки производят исходя из площади помещения сауны. Так, на 1 м 2необходимо от 1,4 до 1,8 кВт мощности печи.

Классическая сауна отапливается дровами (рис. 30). При этом печь может быть как непрерывного горения, когда она постоянно топится в течение всего процесса, так и периодического, когда печь протапливается, а после этого держит тепло в течение длительного времени.

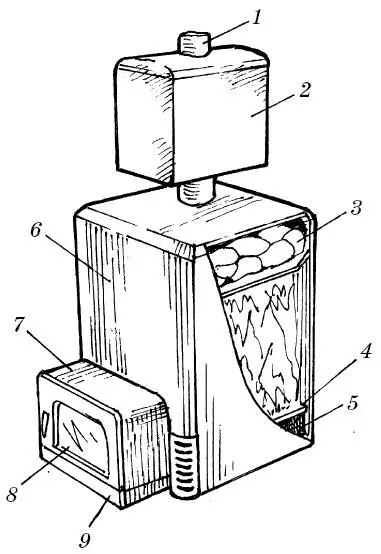

Рис. 30. Дровяная печь для сауны: 1 — дымоход; 2 — водяной бак; 3 — газоходные каналы; 4 — зольник; 5 — колосниковая решетка; 6 — наружный кожух; 7 — топливный канал; 8 — дверца; 9 — выдвижной зольный ящик

Печи непрерывного горения способны постоянно производить нагрев камней, которыми обложена топка. Они устанавливаются таким образом, чтобы каменка находилась в сауне, а топка располагалась в соседнем помещении. Тогда к ней всегда будет свободный доступ, так необходимый для периодического подбрасывания в печку дров.

Чтобы камни быстро не остывали, печи периодического действия для сауны всегда возводятся из кирпича. Их можно топить и из помещения сауны, и из моечного отделения. Для нагрева печи периодического действия потребуется больше времени.

Для сауны, рассчитанной на большое количество человек, наилучшим вариантом являются печи непрерывного горения. При их использовании все могут париться ровно столько, сколько захотят, нужно только обеспечить достаточное количество дров. Печь периодического действия на большое количество человек должна быть внушительного объема, чтобы длительное время сохранялась необходимая температура.

Для такой печи дров требуется не меньше, чем для печи непрерывного горения. Дровяная печь непрерывного горения для небольших саун, предназначенных для нескольких человек, может быть сварена из 4-х или 5-миллиметровых стальных листов. Размеры топки для таких печей могут варьироваться от 45 х 35 х 25 см до 60 х 50 х 40 см. Максимальный объем парной составляет 12 м 3. Для 1 м 3парилки потребуется 6–7 кг камней. Полная масса загруженной каменки может достигать 150 кг. Емкость для камней выполняется в виде бункера. Такая форма необходима для того, чтобы большая часть поверхности камней соприкасалась со стенками топки. Дымоход рекомендуется пропускать через каменку.

Нередко металлические печи выполняют с двойными стенками. При этом для увеличения скорости теплообмена в парной сверху и снизу пространство между стенками закрывать не рекомендуется. Существуют также конструкции, в которых межстеночное пространство используется для нагрева воды.

Если на участке, где располагается сауна, нет проблем с газификацией, то можно использовать газовую каменку (рис. 31). Она немного отличается от печи на дровах.

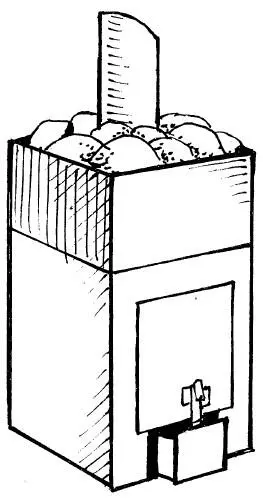

Рис. 31. Газовая печь для сауны
