б – одностекольный (мм)

Совет мастера

При изготовлении оконной рамы большое значение придается торцевой части бруска. В его нижней части нужно сделать паз шириной 2 см и высотой 1,5 см. Этот паз будет являться ответным по отношению к оконной коробке. Верхних пазов может быть один или два, в зависимости от количества вставляемых в раму стекол.

Ширина верхних пазов должна быть 1,4 см, а высота – 1 см (размеры берутся с учетом размера бруска 5 х 5 см). Штапики в этом случае должны быть размером 1 х 1 см, а толщина стекла составлять 0,4 см.

Элементы соединяются на шип, стекло крепится с помощью штапиков. После этого к раме и на коробку прикрепляются петли, и конструкция монтируется воедино. В конце деревянное окно нужно обработать антисептиком и окрасить.

Деревянные двери бывают со шпонками, филенчатые, щитовые и целиковые – из массива древесины. Самый простой вариант деревянной двери, не требующий высокого мастерства, – со шпонками. Полотно двери в этом случае составляется из досок, скрепленных между собой поперечными брусками – шпонками. Бруски в конструкции могут располагаться горизонтально или в виде буквы «Z».

Для усиления прочности двери в ее полотне делаются пазы в четверть или полдоски, в которых устанавливаются шпонки.

Обычно двери со шпонками используются в подсобных помещениях.

Но если в дизайне дома присутствует оформление под «деревенский стиль», то такая дверь вполне может вписаться в общую обстановку.

Филенчатые двери создаются из обвязки-каркаса и планок-филенок. Последние вставляются в каркас двери по системе соединения «шип-паз».

Каркас изготавливается из древесины, а филенки могут быть сделаны, помимо древесины, из стекла или другого материала (по собственному усмотрению мастера). Здесь только нужно учитывать прочность материала, например, если будет использоваться стекло, то нужно отдавать предпочтение ударопрочному материалу.

Щитовые двери в основном делаются из ДСП или MDF. Плита просто обшивается по периметру деревянными планками, которые усиливают конструкцию двери, хотя и не будут являться полноценным каркасом. Далее основа листа с планками обшивается фанерой, после чего дверь отделывается шпоном. Другой вариант щитовой двери включает изготовление каркаса из брусьев.

При этом допускается установка трех поперечных ребер жесткости. Далее производится заполнение пустот мелкоячеистым материалом из бумажных или картонных сот. В конце делается обшивка каркаса фанерой и шпоном.

Двери из массива древесины являются самым дорогим типом деревянной двери, ведь для их изготовления используется цельный кусок дерева. Помимо того, что на строительном рынке присутствие деревьев необходимого диаметра ограничено, изготовление такой двери имеет и свои технологические сложности. Чтобы получить стандартную ширину двери в 90 см, нужно использовать древесину дерева со стволом подобного диаметра, что и обуславливает дефицит и дороговизну такого материала.

Поэтому в современной мебельной индустрии применяется другой, более приемлемый способ изготовления двери из массива: на основе склеенного материала из массива натурального дерева. Этот вариант более экономный и практичный.

В качестве материала используется древесина бука, вишни, дуба, ореха, ясеня и др.

Такие двери можно изготовить только в заводских условиях, поскольку требуются высокие технологические возможности, которые в домашних условиях недоступны.

Изготовление филенчатой двери своими руками вполне возможно и доступно.

На данном примере рассматривается изготовление односторонней двери, у которой одна сторона будет являться внешней, а другая – внутренней (с утеплителем).

Такую дверь можно применять как входную на даче, а если постараться с качеством и дизайнерским оформлением, то и в квартире или доме (рис. 85).

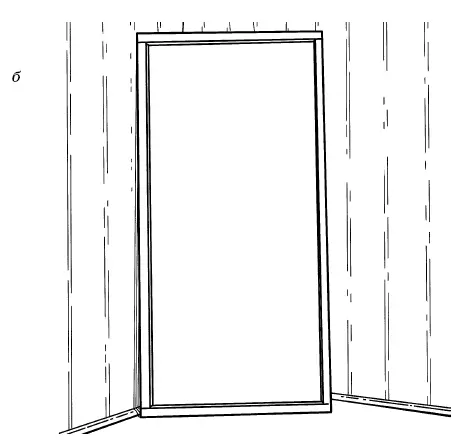

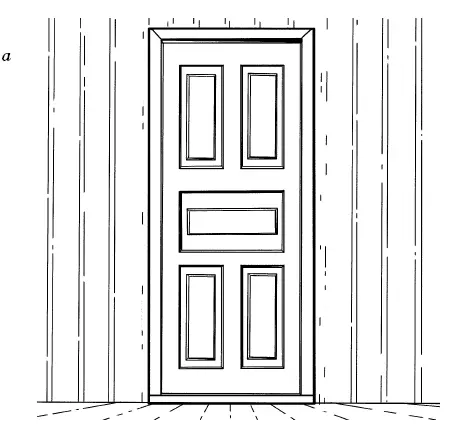

Рис. 85. Филенчатая дверь: а – внешняя сторона;

Стандартный размер дверной коробки составляет 200 х 90 см, двери – 192 х 82 см. Для изготовления двери потребуются: доски 5 х 11 см, 5 филенок из цельного дерева или клееного массива.

Сначала делается каркас двери: отрезаются боковины длиной по 192 см и поперечины – по 72 см (с учетом оставшейся ширины боковин и 5–6 см под соединение «шип-паз»). Потом на заготовках вырезаются пазы и шипы. Готовые детали соединяются (на шипах и пазах), образуя каркас (рис. 86).

Рис. 86. Изготовление каркаса

В вертикальных боковинах нужно сделать отверстия под шканты, которые будут проходить через шипы поперечин.

Все это необходимо для усиления прочности конструкции (рис. 87).

Рис. 87. Высверливание отверстий под шканты

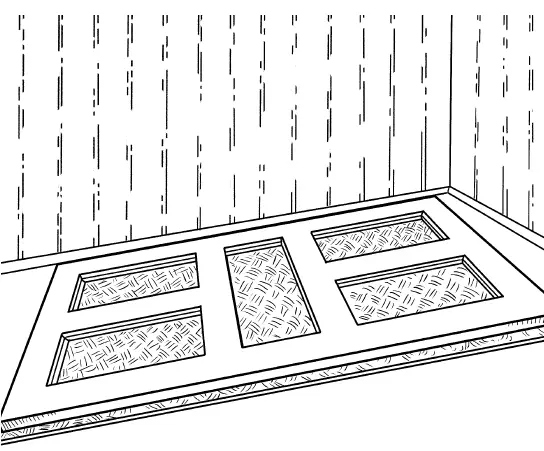

Далее на полотне каркаса фрезой вырезаются пазы под монтаж филенок (рис. 88).

Рис. 88. Вырезание пазов под установку филенки

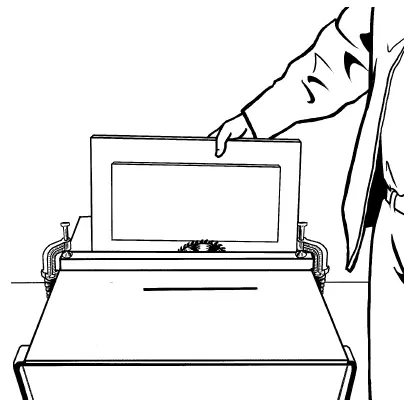

Затем делаются сами филенки. Желательно использовать для их изготовления цельные куски дерева, чтобы лицевая сторона двери получилась более красивой (рис. 89).

Рис. 89. Изготовление филенки

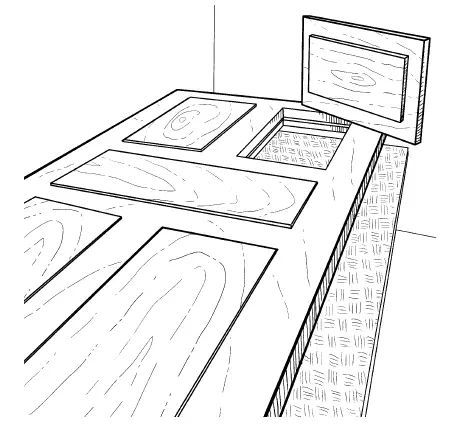

Готовые филенки вставляются в каркас двери (рис. 90). С обратной стороны их нужно устанавливать заподлицо с каркасом двери, чтобы потом лист ДВП мог плотно лечь на дверь. Лист ДВП прибивается к двери гвоздями или привинчивается шурупами.

Рис. 90. Вставка филенок в каркас двери

Потом устанавливается дверная коробка в дверной проем. Монтаж дверной коробки построен по тому же принципу, что и монтаж оконной коробки, только с учетом размеров двери.

Далее навешивается дверь на петлях. В коробке прорезаются отверстия под защелки и ригели замка, на двери устанавливается замок и ручки. Вырезать отверстия под защелки замка нужно очень аккуратно, чтобы они не получились слишком большими, иначе дверь будет греметь.
