Вы все, конечно, видели такую лампочку и знаете, что внутри стеклянного баллона в ней подвешен тонкий металлический волосок. Один его конец припаян к нарезной части лампочки, а второй — к контакту внизу. Нарезная часть и контакт — это выводы лампочки. Как только их подключают к выводам батареи, через волосок лампочки начинает течь электрический ток. Направление его будет определено — от плюсового вывода батареи к минусовому. Поскольку ток идет в одном направлении непрерывно, его называют постоянным, напряжение также — постоянным (рис. 1.1).

Рис. 1.1. Подключение лампочки к батарее питания.

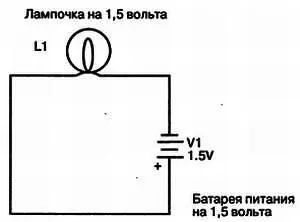

На рис. 1.2 показано, как данная цепь будет выглядеть на принципиальной схеме. Именно такие схемы мы научимся читать и подбирать к ним детали.

Рис. 1.2. Принципиальная схема подключения лампочки к батарейке.

Вернемся к электричеству. «А почему же не указывают полярности на гнездах сетевой розетки?» — спросите вы.

Дело в том, что сетевое напряжение переменное. Это значит, что в одном гнезде розетки напряжения плюс, в другом минус, и наоборот. Такое изменение полярности происходит 100 раз за секунду. При включении в розетку, например, настольной лампы через ее волосок потечет ток, направление которого будет изменяться столько же раз за секунду, сколько и полярность напряжения.

Силу электрического тока измеряют в амперах, обозначая эту единицу буквой А. Тем не менее на практике такой ток встречается крайне редко, поэтому используют меньшую единицу — миллиампер — тысячную частицу ампера, которую обозначают буквами мА. Существует и другая меньшая единица — микроампер ( мкА), и применяется она для описания токов в микромощных электронных схемах.

Очень часто вам придется иметь дело с такой единицей измерения, как сопротивление . Измеряют его в омах (условное обозначение Ом). Кроме этой единицы, используют большие единицы: килоом (1 кОм= 1000 Ом) и мегом (1 МОм= 1000 кОм = 1 000 000 Ом).

Когда прохождение тока через проводник вызывает появление магнитного поля и в этом поле, окружающем проводник, накапливается энергия — то это величина измерения будет называться индуктивностью . Основное свойство индуктивности состоит в том, что она оказывает сопротивление изменениям протекающего тока. Основная единица измерения индуктивности — генри ( Гн). На практике используются такие единицы, как миллигенри ( мГн) — одна тысячная генри — и микрогенри ( мкГн) — одна на миллион генри.

Существует еще одна довольно распространенная величина — электрическая емкость . Она характеризует способность удерживать электрический заряд. Основная единица измерения емкости — фарада ( Ф). Фарада — это очень большая емкость, нечасто используемая в электронных схемах, поэтому мы обычно имеем дело с микрофарадами ( мкФ) — миллионными долями фарады — и пикофарадами ( пФ) — миллионными долями микрофарады. Нужно заметить, что конденсатор емкостью в несколько фарад способен некоторое время работать как аккумулятор. Поэтому многие умельцы ставят их в стационарные электронные часы, чтобы при пропадании электроэнергии, например кратковременном, они могли работать и не сбить свой ход.

В звукоусилительной технике часто используется единица измерения децибел ( дБ) — это чувствительность человеческого уха к изменению звуковой мощности.

Мощность — это работа, выполненная в единицу времени. На практике (в том числе и в электронике) в качестве единицы мощности применяется ватт ( Вт). В электрических схемах мощность равна напряжению на схемном компоненте или участке цепи, умноженному на ток, протекающий через них. Например, если напряжение 9 В приложено к некоторому компоненту или ко всей схеме и вызывает в них ток 0,5 А, то полная мощность будет равна 9 умножить на 0,5, то есть 4,5 Вт. Стоит отметить, что мощность в любом активном сопротивлении, в том числе в соединительных проводах и резисторах, выделяется в виде тепла.

Существует также единица отклонений от номинальных значений радиодеталей. Данная величина измеряется в процентах, и чем она ниже, тем лучше. В электронике это редко имеет столь большое значение. Более важна ваша внимательность и терпение.

Какие только детали не потребуются для изготовления конструкций, которые предлагаются! Здесь и резисторы, и транзисторы, и конденсаторы, и диоды, и выключатели. Из разнообразных радиодеталей нужно уметь быстро отличить по внешнему виду нужную, расшифровать надпись на ее корпусе, определить выводы и распознать ее на принципиальной схеме (схема самоделки). О том, как это сделать, и будет рассказано далее. Подробные сведения о радиодеталях вы найдете в описании конструкций самоделок. Не лишним будет купить справочник радиолюбителя. На данный момент с поиском такой литературы есть затруднения, поэтому, если отыщите на рынке какой-нибудь старенький справочник, покупайте, пригодится и такой. По моему мнению, на сегодняшний день лучший справочник — Интернет.

Резисторы

Эта деталь встречается практически в каждой конструкции. Она представляет собой фарфоровую трубочку (или стержень), на которую изнутри нанесена тончайшая пленка металла или сажи (углерода). Резистор имеет сопротивление и используется для того, чтобы установить нужный ток в электрической цепи. Вспомните пример с резервуаром: изменяя диаметр трубы (сопротивление нагрузки), можно получить ту или другую скорость потока воды (электрический ток разной силы). Чем тоньше пленка на фарфоровой трубочке или стержне, тем больше сопротивление тока.

Самые популярные из резисторов — постоянные, подстроечные и переменные . Из постоянных чаще всего используются резисторы типа МЛТ (металлизированный лакированный теплостойкий). Подстроечные резисторы предназначены для настройки аппаратуры, а резистор со сменным сопротивлением (переменный, или потенциометр) применяют для регулировки, например громкости в магнитофоне.

Резисторы различают по сопротивлению и мощности. Сопротивление, как вы уже знаете, измеряют в омах, килоомах и мегоомах, а мощность — в ваттах. Резисторы разной мощности отличаются размерами. Чем больше мощность резистора, тем больше его размеры. Внешний вид резисторов показан на рис. 1.3, их обозначение на принципиальных схемах на рис. 1.4.
