Конденсаторы С1 и С2 должны быть пленочными и рассчитаны на номинальное напряжение не менее 300 В, СЗ — электролит (желательно танталовый, который сможет достаточно долго держать энергию). Диоды VD1 и VD2 — любые выпрямительные малогабаритные. Светодиод HL1 надо брать такой, у которого прямое напряжение при токе 10 мА составит 1,9–2,1 В. Аккумулятор — никель-кадмиевый Д-0.1, лучше — Д-0.125.

Наверное, многие сталкивались с тем, что, приходя вечером домой, в полной темноте начинали искать в коридоре выключатель, чтобы зажечь свет и не задеть при этом какой-нибудь предмет. Данная схема (рис. 10.4) позволяет решить эту проблему. Теперь ваш выключать будет подсвечиваться при выключенном состоянии, а при включенном подсветка будет гаснуть. Самоделка постоянно питается от сети, но при этом не потребляет много электроэнергии и совершенна безопасна.

Рис. 10.4. Принципиальная схема подсветки для выключателя.

Схема предлагаемого устройства собрана на основе двух деталей: неоновой лампы L2 и резистора R1. При выключенном светильнике ток проходит через нить накала его (светильника) лампы L1 и через сопротивление R1, на котором гаситься больше половины напряжение, и поступает на неонку L2, которая светиться при этом. Как только контакты выключателя S1 замыкаются, неонка гаснет и включается светильник в коридоре.

Неоновую лампу можно брать любую, но лучше импортного производства (она меньше размером). Сопротивление может отличаться от номинального, от него зависит яркость свечения неонки: чем больше сопротивление, тем меньше яркость и наоборот. Важно, чтобы ваттность сопротивления резистора была не меньше 0,25 Вт (на схеме 0,5 Вт). Устройство подключается параллельно контактам выключателя и размещается прямо в нем. Где сделать отверстие для неонки в выключателе, решать вам. Будьте предельно внимательны при сборке устройства! Перед подключением самоделки к электричеству попросите кого-нибудь из взрослых проверить правильность всех соединений.

Регуляторы яркости свечения электроосветительных приборов все чаще применяются в домашнем обиходе, и это не случайно. Взять, к примеру, бра: если этот настенный светильник снабдить таким регулятором, то его можно использовать в качестве ночника.

Любительский регулятор яркости, схему которого вы видите на рис. 10.5, позволяет это осуществить. Кроме того, он обеспечивает плавное нарастание яркости свечения электролампы до заранее установленного уровня в течение 5-10 с.

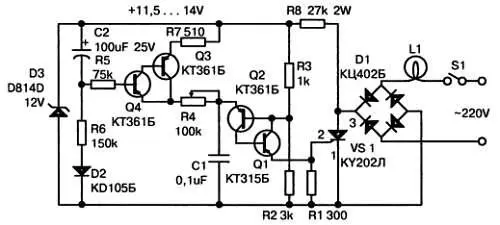

Рис. 10.5. Принципиальная схема регулятора яркости светильника.

Такой режим включения светильников продлевает срок службы электроламп. В предлагаемом устройстве используется так называемый фазоимпульсный способ регулирования среднего тока через нагрузку. Он изменяется благодаря тому, что нагрузка-светильник подключается к сети электронным ключом через некоторое время после появления очередной полуволны сетевого напряжения. Функцию электронного ключа выполняет тринистор VS1. Мощность, потребляемую нагрузкой от сети, можно регулировать практически от нуля до максимума, изменяя это время. Для лампы светильника это означает изменение яркости ее свечения. Ручная регулировка яркости свечения лампы L1 (светильника) осуществляется переменным резистором R4: чем меньше его сопротивление, тем ярче светится лампа.

Все резисторы берите на 0,25 Вт, кроме R8 (2 Вт). При монтаже расположите этот резистор в 2 мм над поверхностью платы, чтобы не нагревались остальные детали. Конденсатор С1 — пленочный, тринистор КУ202Л можно заменить на КУ202К, КУ202М или КУ202Н. Соблюдайте условия его включения в схеме. Цоколевку транзисторов серий КТ315, КТ361 и тринистора КУ202 вы можете увидеть на рис. 10.6.

В корпусе, где вы поместите устройство, обязательно просверлите отверстия для вентиляции, так как элементы R8 и VS1 немного нагреваются в процессе работы.

Рис. 10.6. Цоколевка:

а— транзисторов серий КТ315, КТ361; б— тринистора КУ202

Прежде чем приступать к описанию этой конструкции, давайте разберемся, что же такое фазометр? Мы знаем, что в электрической сети напряжение постоянно меняется, отчего и появился термин переменное напряжение. Но это еще не все: в розетке один из выводов является землей, а другой фазой. При проведении электромонтажных работ зачастую приходится выявлять фазный провод сети. Без индикатора фазы (фазометра) сделать этого не удастся. Простейший индикатор, предлагаемый вашему вниманию, состоит из последовательно соединенных между собой неоновой лампы и токоограничительного резистора сопротивлением в несколько сотен килоом. В принципе такой фазометр можно приобрести в магазине за небольшую цену. Он выглядит, как отвертка с прозрачной ручкой. Принципиальную схему такого фазометра вы можете увидеть на рис. 10.7.

Рис. 10.7. Принципиальная схема фазометра внутри отвертки.

Свободный вывод лампы соединен с сенсорным контактом — небольшим кусочком медной или любой другой пластины, к которой можно легко припаять контакт неоновой лампы. Держась пальцем за контакт, жалом отвертки, к которому подключен резистор, касаются проверяемых цепей. Если пробник подключают к фазному проводу, через элементы пробника и тело человека протекает небольшой ток, которого достаточно, чтобы лампа зажглась. У такого устройства есть один недостаток — слабое свечение неоновой лампы, которое практически не заметно при ярком освещении. Поэтому нужно закрыть лампу, оставив небольшое окошечко, через которое можно будет легко увидеть свет. Корпус отвертки не должен проводить ток. Сделайте его, например, из испорченного пластмассового маркера. В устройстве можно использовать любую неоновую лампу, резистор ваттностью 0,25 Вт. Уменьшением сопротивления резистора R1 можно увеличить яркость свечения лампы, но не рекомендуется делать его менее 150 кОм, в этом случае вы будете чувствовать прохождения по телу электрического тока…

Определить место прохождения скрытой электрической проводки в стенах помещения поможет простой искатель, выполненный на трех транзисторах (рис. 10.8).
