В. Дригалкин - Как освоить радиоэлектронику с нуля. Учимся собирать конструкции любой сложности

Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который входит в цепь установки уровня выходного напряжения. Обратите внимание на то, что в отличие от стабилизаторов на фиксированное выходное напряжение регулируемые конденсаторы не работают без нагрузки. Минимальное значение выходного тока маломощных регулируемых стабилизаторов равно 2,5–5 мА, мощных — 5-10 мА. В большинстве случаев применения стабилизаторов нагрузкой служит резистивный делитель напряжения R1, R2 на рис. 13.6.

По такой схеме можно включать и стабилизаторы с фиксированным выходным напряжением. Однако, во-первых, потребляемый ими ток значительно больше (2–4 мА), и, во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам максимально возможного коэффициента стабилизации устройства достичь не удастся. Для снижения уровня пульсаций на выходе, особенно при большем выходном напряжении, рекомендуется включать сглаживающий конденсатор С3 емкостью 10 мкФ и более. К конденсаторам С1 и С2 требования такие же, как и к соответствующим конденсаторам фиксированных стабилизаторов.

Если стабилизатор работает при максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема оказывается под большим обратным напряжением со стороны нагрузки и может быть выведена из строя. Для защиты микросхемы по выходу в таких ситуациях параллельно ей включают защитный диод VD1. Другой защитный диод VD2 защищает микросхему со стороны заряженного конденсатора С3. Диод быстро разряжает этот конденсатор при аварийном замыкании выходной или входной цепи стабилизатора.

Тиристор (рис. 13.7) является ключевым элементом.

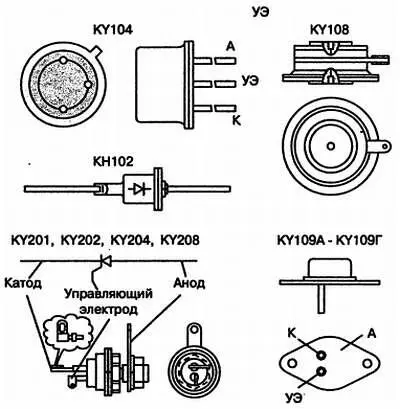

Рис. 13.7. Внешний вид расположения выводов тиристоров.

Его используют для включения и выключения тока через реле, электродвигатели, лампы накаливания, для создания мощных импульсов тока вследствие разряда конденсаторов, а также для управления током через другие силовые нагрузки. Через тиристор, находящийся в выключенном состоянии, проходит незначительный ток утечки. Если же он включен и находится в проводящем состоянии, то при протекании значительного тока (достигающего иногда десятков и сотен ампер) остаточное напряжение на нем мало и не превышает десятых долей — единиц вольт.

Тиристоры подразделяются на диодные (динисторы), триодные (тринисторы), симметричные (симисторы) и запираемые (рис. 13.8).

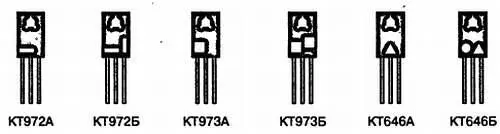

Рис. 13.8. Примеры маркировки транзисторов.

В наших самоделках мы уже имели дело с одной из разновидностей тиристоров — тринисторами, но их выводы были обозначены цифрами. На самом деле правильнее их называть своими именами — анод, катод и управляющий электрод.

Эта глава — справочный листок по цоколевкам. Здесь вы ознакомитесь с несколькими рисунками разных цоколевок отечественных транзисторов. Примеры маркировки транзисторов вы сможете увидеть на рис. 13.8. На рис. 13.9 представлена маркировка и характеристика тиристоров.

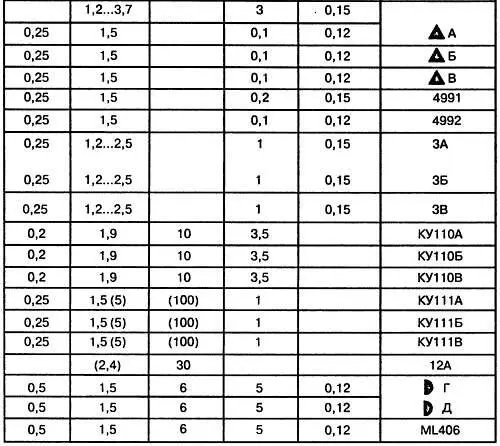

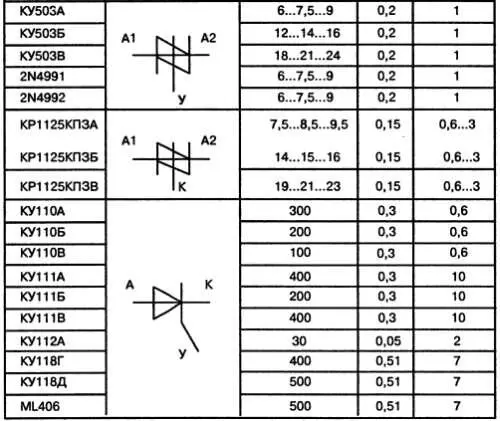

Рис. 13.9. Маркировка и характеристика тиристоров.

На рис. 13.10 — цветовая и кодовая маркировка транзисторов. А вот цоколевка отечественных транзисторов малой, средней и большой мощности, а также полевых изображена на рис. 13.11, 13.12 и 13.13.

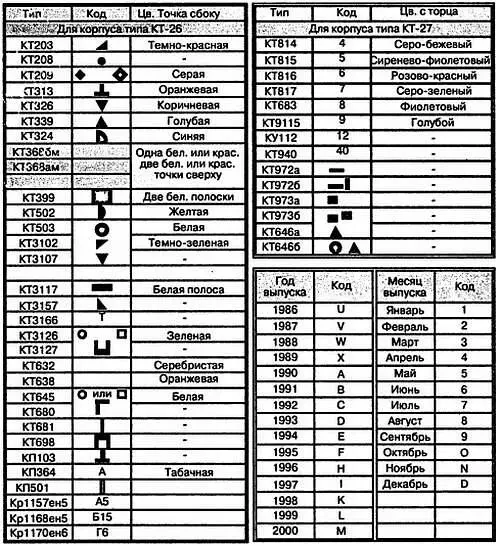

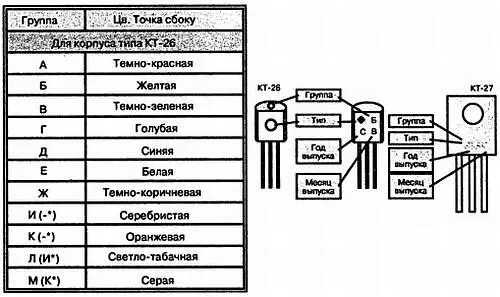

Рис. 13.10. Цветовая и кодовая маркировка транзисторов.

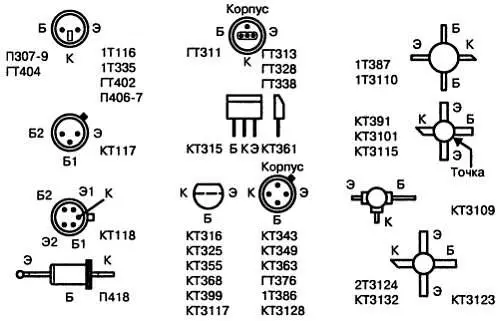

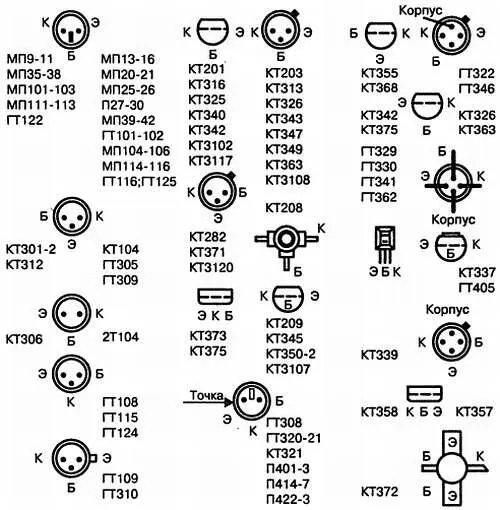

Рис. 13.11. Цоколевка отечественных транзисторов малой мощности.

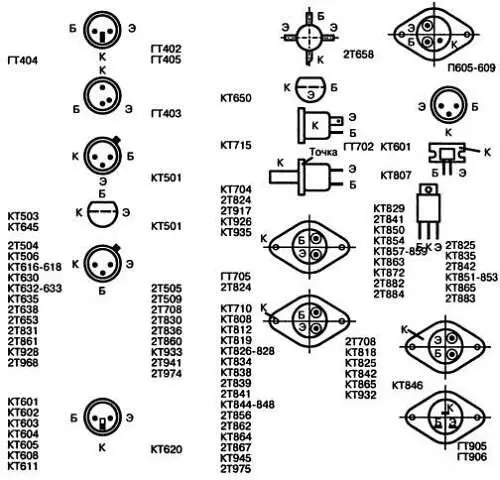

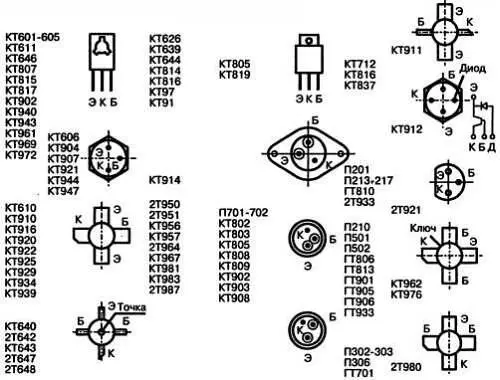

Рис. 13.12. Цоколевка отечественных транзисторов средней и большой мощности.

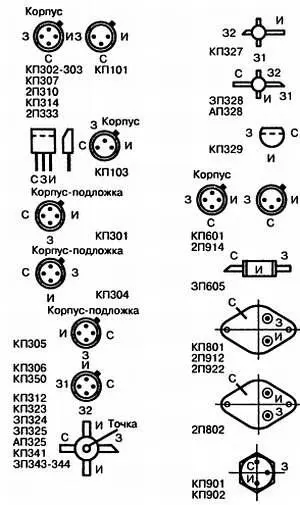

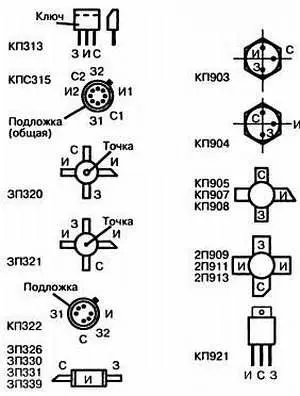

Рис. 13.13. Цоколевка отечественных полевых транзисторов.

Микросхемные музыкальные синтезаторы (рис. 13.14) разработаны для воспроизведения фрагментов музыкальных произведений в будильниках электронных часов, поэтому первоначально их выпускали в бескорпусном варианте. В целях расширения области применения синтезаторов в дальнейшем был начат выпуск микросхем в пластмассовом корпусе (два конструктивных варианта) для сувениров, игрушек, дверных звонков и других устройств. Это также обусловило широкое использование синтезаторов в радиолюбительской практике.

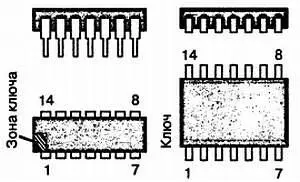

Рис. 13.14. Внешний вид и распиновка музыкальных синтезаторов.

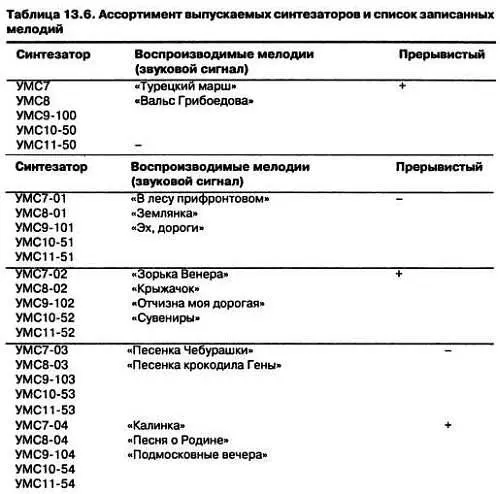

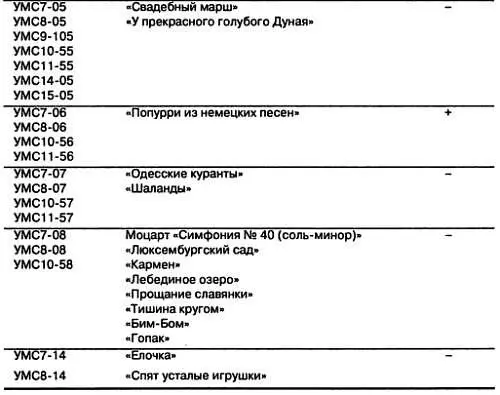

Микросхемы серии УМС выполняют по технологии КМОП, что обеспечивает их высокую экономичность. Основной узел прибора — постоянное запоминающее устройство, в которое в виде кода записывают несколько (до восьми) различных мелодий. В табл. 13.6 представлен ассортимент выпускаемых синтезаторов и список записанных мелодий. Многие из синтезаторов, кроме мелодий, способны воспроизводить прерывистый звуковой сигнал — последовательность коротких тональных посылок.

Здесь собраны слова, часто встречающиеся в зарубежной технической документации. Зная их, вы сможете с легкостью читать различную техническую (включая компьютерную) документацию на английском языке.
