В этой книге содержатся подробные описания, чертежи и схемы самодельных конструкций различного автоматического оружия и приборов на электронной базе, необходимых школьникам, участвующим во всесоюзной военной игре «Зарница», военизированных походах и играх в пионерском лагере.
Книга рассчитана на учащихся среднего и старшего возраста, немного знакомых с основами радиолюбительства.
Устройств, подобных описанным в книге, промышленность не изготовляет, их обязательно надо сделать самим.
Военные радиоигры - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Во всем мире работают тысячи вещательных и служебных радиостанций. Радиоволны несут на своих гребнях веселую музыку, различные сообщения и служебные телеграммы. Радиоволны распространяются вдоль земной поверхности, уходят в космос и затухают в толще Земли. В любое время суток, включив приемник, мы можем услышать десятки вещательных радиостанций. Может быть, правда, такой случай, когда ни одна радиоволна не проникнет в место приема. Это бывает на Дальнем Севере или Юге, близ полюсов Земли, во время магнитных бурь и ионосферных возмущений.
Но обычно, особенно в средних широтах, радиоволны близко расположенных радиостанций обнаружить не представляет труда даже простейшим самодельным приемником. Оказывается, можно не только обнаружить радиоволны, то есть услышать передачу местной радиостанции, но и определить направление, с которого они приходят, и узнать, в каком направлении от нас находится радиостанция. А раз мы знаем, в каком направлении находится радиостанция, то уже не заблудимся и сможем определить нужное направление.
Между прочим, так же определяют курс кораблей и самолетов. Радиомаяки специальной навигационной службы посылают свои сигналы, и штурман корабля или самолета без труда может определить направление на радиомаяк. Мы не будем пользоваться подобным радиомаяком потому, что не всегда сможем его услышать и отличить от других радиостанций. Для целей ориентировки и выбора нужного направления лучше использовать радиовещательную станцию, хорошо слышимую в данной местности.
Чтобы не ошибиться при определении направления, нужно до выхода в поход точно узнать направление на радиостанцию, иными словами, узнать, в какой стороне света от нас находится эта радиостанция и расписание ее работы. Последнее надо знать потому, что местные радиостанции работают не круглосуточно, а со значительными перерывами.
Расписание работы радиостанции можно узнать в местной дирекции радиовещания Министерства связи СССР или же прослушав работу радиостанции в течение одного дня на любом вещательном приемнике. Зная направление на радиостанцию, часы ее работы и имея самый простейший приемник с ферритовой или рамочной антенной, можно смело отправляться в незнакомые места, не имея компаса и карты.
Ферритовая или рамочная антенна позволит определить направление на радиостанцию: такие антенны обладают направленным действием.
Тот, кто пользовался малогабаритным транзисторным приемником с внутренней магнитной (ферритовой) антенной, наверное, заметил, что сила приема зависит от того, как повернуть приемник, а вместе с ним и антенну, находящуюся внутри корпуса приемника, по отношению к направлению на принимаемую радиостанцию.
Магнитная антенна состоит из цилиндрического или плоского стержня длиной 10–30 см из особого материала — феррита, на который намотана проволочная катушка входного контура приемника (рис. 31).

Рис. 31 . Магнитная (ферритовая) антенна.
Рамочная антенна представляет собой проволочную, чаще квадратную, рамку со стороной 15–25 см . Рамка содержит 10–30 витков тонкого изолированного провода (рис. 32).

Рис. 32 . Рамочная антенна (А — к антенне, З — к заземлению).
Направленные свойства таких антенн поясняются рисунками 33 и 34.

Рис. 33 . Направленность ферритовой антенны.

Рис. 34 . Направленность рамочной антенны.
Задача наша состоит в том, чтобы из пункта А попасть в пункт Б (рис. 35).

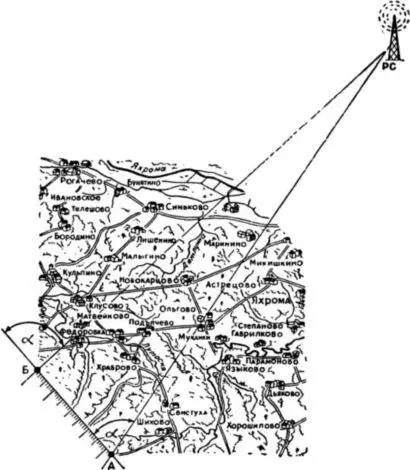

Рис. 35 . Определение направления с помощью вещательной станции и приемника с ферритовой антенной .
Условия передвижения сложные. У нас нет ни карты, ни компаса, по солнцу ориентироваться нельзя. Есть только обычный транзисторный вещательный приемник со встроенной ферритовой антенной, работающий на средних и длинных волнах.
Не выходя из пункта А , выбираем одну из хорошо слышимых радиостанций, убедившись предварительно, что она работает без перерывов в течение времени, достаточного для перехода в пункт Б . Направление на пункт Б нам известно. На листе бумаги отмечаем направление на этот пункт произвольной прямой АБ . Не меняя положения листа, определяем направление на вещательную станцию и отмечаем угол а между направлением на радиостанцию PC и направлением на пункт Б . Если считать, что радиостанция находится от нас на расстоянии большем, чем 10 расстояний от А до Б , то можно сказать, что в точке Б угол между направлением БА и направлением на радиостанцию будет равен этому же углу в точке А и любой другой точке на прямой АБ . Тогда при движении по прямой АБ мы можем проверить правильность нашего маршрута, измеряя с помощью приемника угол а через каждые 500—1000 м . Ошибка в измерениях будет тем меньше, чем точнее определен угол а и чем дальше от нас находится вещательная станция.
При измерениях угла а во время следования по маршруту нужно учитывать влияние местных предметов на распространение радиоволн. Нельзя, например, производить такие измерения в низинах, под телеграфными и электрическими проводами, около массивных железобетонных сооружений, где картина распространения радиоволн сильно меняется и мы можем допустить большую ошибку.
Следует учитывать и еще одно важное обстоятельство. Рамочная и ферритовая антенны двунаправленные. Это означает, что максимальная громкость будет наблюдаться тогда, когда любая из сторон рамки будет направлена в сторону радиостанции. То же самое будет и с ферритовой антенной — наибольшая громкость приема наблюдается в двух положениях ферритового стержня.
На рисунках 36, 37 показаны так называемые диаграммы направленности — графики, поясняющие направленное действие антенн.

Рис. 36 . Диаграмма направленности ферритовой антенны.

Рис. 37 . Диаграмма направленности рамочной антенны.
