Мотоциклы, снабженные двигателями с рабочим объемом 350 см 3и более, эксплуатируемые без бокового прицепа, крайне желательно оборудовать защитными дугами. Наилучший эффект дает установка на мотоцикле передних и задних защитных дуг. Передние, как правило, крепятся на раме в передней части мотоцикла. Задние — устанавливаются в зоне крепления амортизаторов задней подвески, подножек пассажира или в задней части рамы, ниже седла.

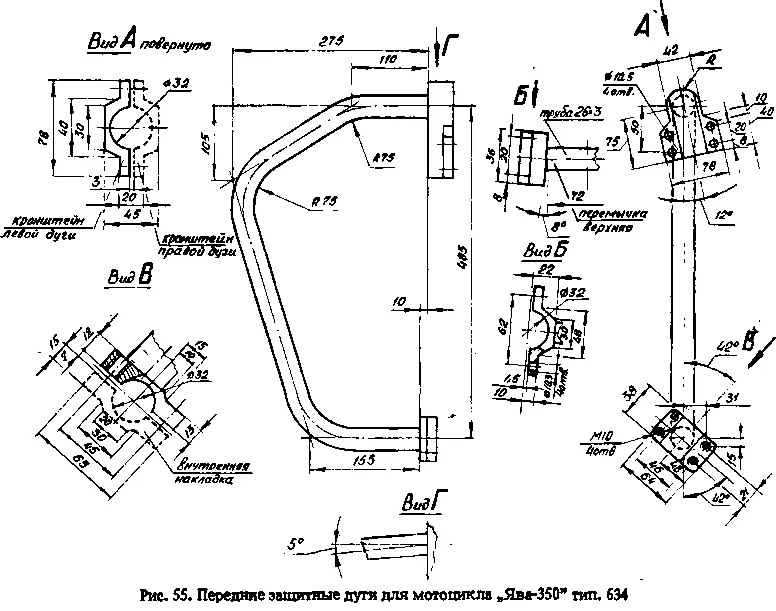

На рис. 55 изображен вариант передних защитных дуг, предназначенных для установки на мотоцикл «Ява-350» тип. 634. Их можно изготовить из стальной трубы 26x2 или 28x2. Кронштейны дуг и перемычки также следует изготовить из стали 10–20. Для сварки дуг желательно изготовить из листовой стали толщиной 2,5–3 мм стапель, в котором следует просверлить отверстия для фиксации верхнего и нижнего кронштейнов. Перед сваркой их надо установить на стапель и закрепить при помощи болтов М10 так, чтобы были выдержаны размеры, указанные на рисунке. После сварки швы следует зачистить. Дуги желательно хромировать, но можно нанести несколько слоев эмали типа МЛ-12.

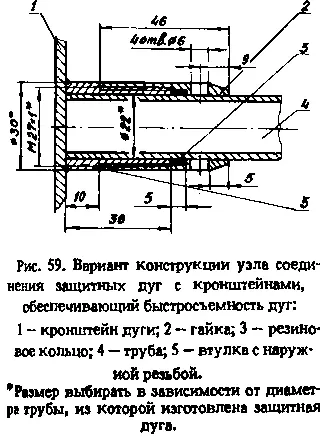

Дуги к раме присоединяются при помощи кронштейнов, которые можно получить из заготовок, разрезав их на две части. В верхней части дуги фиксируются при помощи перемычки, помещенной между трубами рамы. При монтаже дуг между их кронштейнами и трубами рамы следует установить прокладки из листовой резины толщиной 2–3 мм. Соединение составных частей защитных дуг производится при помощи болтов М10 длиной 35–40 мм.

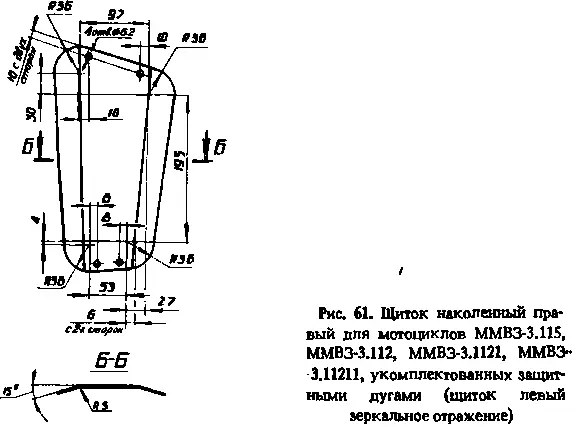

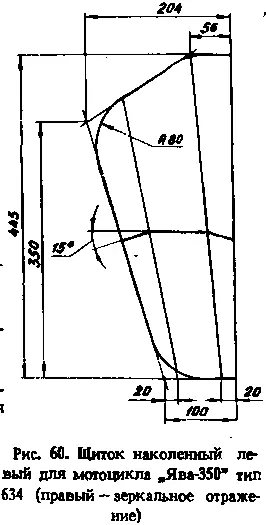

Дуги предлагаемой конструкции можно изготовить и для мотоциклов «Ява» более позднего выпуска, чтобы заменить защитные устройства заводского изготовления, которыми эти мотоциклы комплектуются. На дугах рассматриваемой конструкции могут быть установлены наколенные щитки, емкости для масла, закреплена упаковка с запасными частями или принадлежностями ремонтного набора.

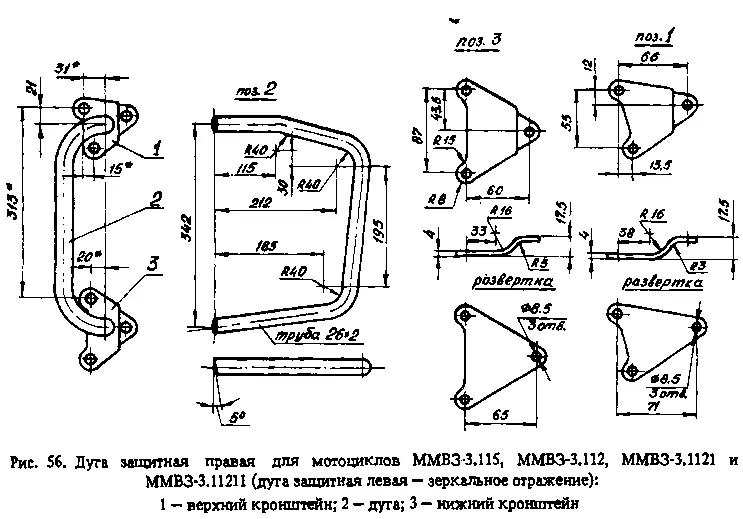

Передние защитные дуги для минских мотоциклов можно изготовить, руководствуясь рис. 56. Для них желательно использовать стальную трубу 26x2 или 28x1,5. Кронштейны можно изготовить из листовой стали 20. Соединять трубы с кронштейнами желательно при помощи электросварки. После зачистки швов это изделие тоже следует хромировать или окрасить.

Присоединение к мотоциклу осуществляется путем закрепления дуг на кронштейнах передней трубы рамы. Их верхние кронштейны соединяются при помощи двух болтов М8 длиной 45 мм и одного болта М8 длиной 22 мм. Между верхними кронштейнами следует установить три распорные втулки, изготовленные из стальной трубы 12x1,5. Спереди устанавливается втулка длиной 4 мм, вверху — длиной 28 мм, причем эта втулка устанавливается между усилителями рамы. Между нижними частями верхних кронштейнов защитных дуг устанавливается втулка длиной 33 мм. Для крепления нижней части дуг следует снять два болта крепления передней части двигателя к раме, на это место установить нижние

кронштейны дуг, использовав при этом болты М8 длиной 50 мм. В передней части нижних кронштейнов следует установить распорную втулку длиной 4 мм и болт М8 длиной 22 мм.

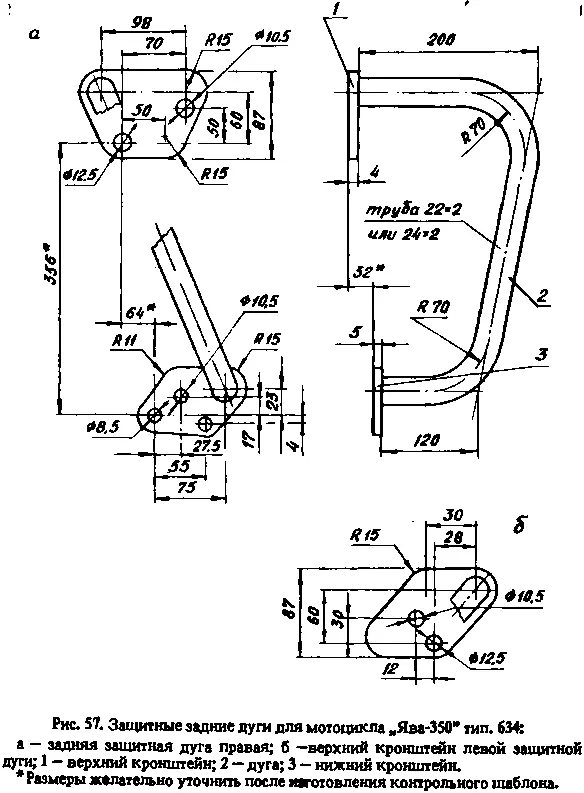

Значительно повышают безопасность эксплуатации мотоцикла — одиночки (т. е. без бокового прицепа) задние защитные дуги. В большей степени это относится к защите пассажира от травм при падениях мотоцикла во время движения. Задние защитные дуги для мотоцикла «Ява-350» тип 634 можно изготовить, руководствуясь рис. 57. Дуги могут быть выполнены из трубы 22x2 или 24x2 (сталь 10–20). Кронштейны — из

стального листа толщиной 3,5–4 мм. Дуги и кронштейны следует соединить при помощи электросварки. После зачистки сварных швов дуги желательно хромировать, но вполне приемлемо многослойное покрытие эмалью. Для установки задних защитных дуг на мотоцикл следует поочередно извлечь болты крепления верхних наконечников задних амортизаторов, поместить верхний кронштейн дуги между рамой и наконечником амортизатора, удалить установленную в этом месте плоскую шайбу, установить болт М12х1,5, имеющий длину на 10 мм большую, чем у «штатного» болта. С внутренней стороны рамы следует установить вспомогательную пластину, изготовленную из стального листа толщиной 2–2,5 мм, соответствующую по наружному контуру верхнему кронштейну защитной дуги и имеющую соответствующие отверстия для деталей крепежа. Между верхним кронштейном защитной дуги и вспомогательной пластиной должны быть установлены распорные втулки, изготовленные из стальной трубы 14x1,5 или 14x2.

Нижний кронштейн дуги крепится к выносу рамы, на котором установлены подножка пассажира и кронштейн глушителя. При этом следует снять подножку пассажира, болты крепления кронштейна глушителя, поместить нижний кронштейн дуги с наружной стороны выноса рамы и, применив болты на 5 мм длиннее имевшихся на мотоцикле, зафиксировать упомянутые детали, собрав их в обратной последовательности.

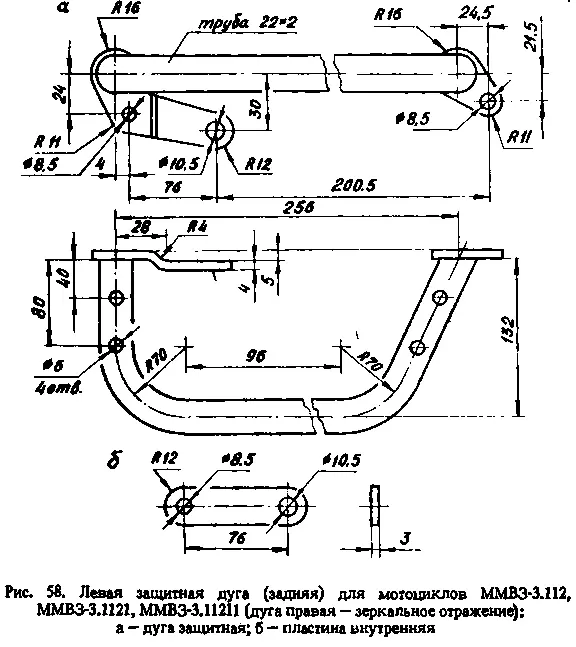

Задние защитные дуги для мотоциклов ММВЗ-3.11211 можно изготовить, руководствуясь рис. 58. Дуги желательно изготовить из стальной трубы 22x2 или 24x2, кронштейны — из листа толщиной 3,5–4 мм. Материалы труб и кронштейнов — сталь 10–20. Сварка, зачистка швов и покрытие дуг должны осуществляться так же, как рекомендовалось ранее.

Задние защитные дуги на мотоциклы ММВЗ устанавливаются в горизонтальном положении. Крепление дуг к мотоциклу производится в местах присоединения к раме верхних наконечников задних амортизаторов и кронштейнов верхней площадки «штатного» заднего багажника. С внутренней стороны рамы в месте крепления переднего кронштейна дуги следует установить фиксирующую пластину. Для крепления дуг следует использовать два болта М10х1,25 длиной 50–55 мм и четыре болта М8 длиной 35–40 мм. При установке болтов М8 между передними и задними кронштейнами дуг, фиксирующей пластиной и кронштейном рамы необходимо установить распорные втулки длиной 26 мм и 20 мм соответственно, изготовленные из стальной трубы 12x1,5.
