Гнездо помещается против летка и ограничивается диафрагмами (вставными досками). Его можно увеличивать в обе стороны. Крыша плоская или двускатная. Нередко она прикрепляется к корпусу на петлях. Пространство за диафрагмами и под крышей утепляется.

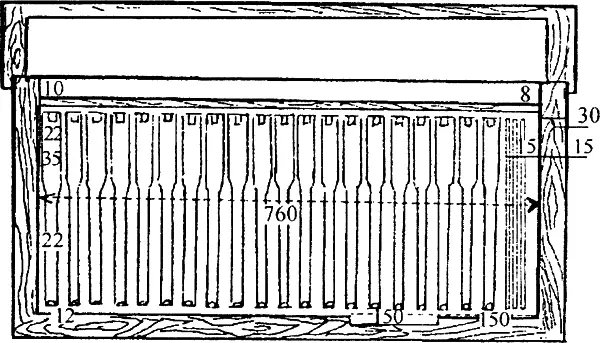

Рис. 9. Улей-лежак на 20 стандартных рамок (разрез)

На Украине часто встречается улей-лежак на повернутую набок стандартную рамку (300 × 435 мм) – он носит название украинского улья. Состоит из корпуса с глухим дном и односкатной крышей, 20 рамок и одной вставной доски. Внутренние размеры корпуса – 760 × 315 × 480 мм. Передняя и задняя стенки двойные, утепленные. Наружные стенки толщиной 15 мм, а внутренние – 25 мм. На передней стенке расположены по два летка – нижних (200 × 12 мм) и верхних (100 × 12 мм), прикрывающихся задвижками. Один нижний леток размером 100 × 12 мм сделан также на боковой стенке улья. Дно толщиной 35 мм стоит на опорных брусках и наглухо крепится к корпусу. Высота передней стенки обвязки крыши 120 мм, задней – 60 мм, ее толщина 25 мм. В боковых стенках обвязки сделаны вентиляционные пропилы. Иногда такие ульи бывают и с магазинными надставками.

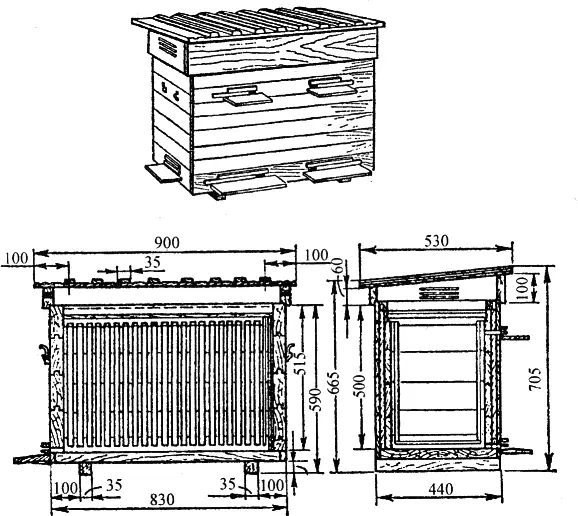

Рис. 10. Украинский улей: общий вид, продольный и поперечный разрезы

Большое распространение в нашей стране получили одностенный и двустенный двенадцатирамочные ульи на стандартную рамку с полунадставкой (улей Дадана-Блатта).

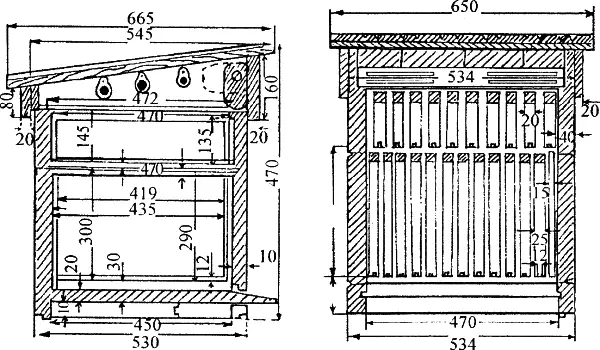

Рис. 11. Двенадцатирамочный одностенный улей на стандартную рамку с полунадставкой: продольный и поперечный разрезы

Состоит из одностенного гнездового корпуса на 12 стандартных рамок и двух магазинных надставок на 10–11 полурамок каждая, дна и крыши. По сравнению с ульями на гнездовую рамку единого размера, ульи с магазинными надставками имеют преимущество – магазинные соты используются в течение более длительного времени, чем гнездовые. Это облегчает создание на пасеке большого запаса магазинных сотов, в результате чего мед можно выкачивать по окончании главного медосбора. Последнее важно при промышленной технологии производства продукции.

Двухстенные ульи применяются в районах Севера и Сибири с суровым климатом. Они могут вмещать 12, 14 и 16 гнездовых рамок и одну-две надставки на соответствующее количество полурамок. Стенки этих ульев (все или только переднюю и заднюю) делают двойными из 15–20-миллиметровых досок. Пространство между двойными стенками плотно набивают сухим утепляющим материалом (мох, опилки, костра, пакля).

Корпус рассчитан на 14 гнездовых рамок (435 × 300) с постоянными разделителями. Передняя и задняя стенки двойные, сделаны из досок толщиной 25 и 15 мм с промежутком, равным 27,5 мм. Боковые стенки одинарные, толщиной 30 мм.

Подкрышник не отделяется от корпуса. Дно двойное, неотъемное. На передней стенке корпуса устроены летки в виде щели – верхний 100 × 10 мм и нижний 200 × 10 мм. Внутренние размеры корпуса 525 × 450 × 430 мм. Магазинные надставки две. Длина каждой 490 мм, ширина 450 мм и высота 15 мм. Толщина передней и задней стенок надставки 25 мм, а боковых – 20 мм. Крыша улья двускатная.

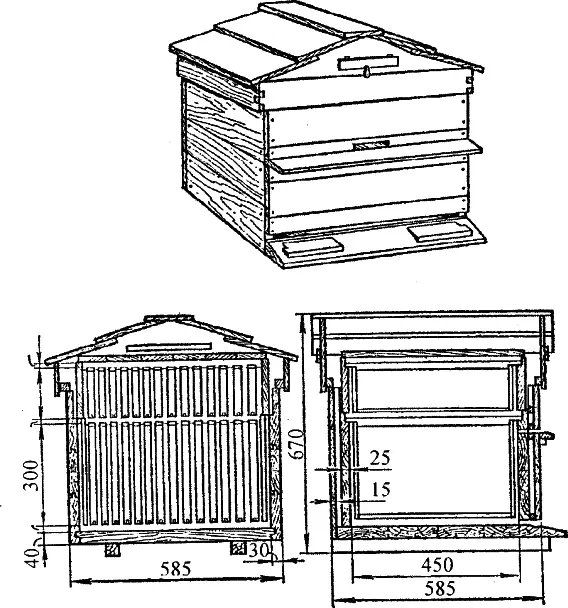

Рис. 12. Утепленный 14-рамочный улей: общий вид, продольный и поперечный разрезы

Этот тип улья пригоден для начинающих пчеловодов-любителей. Он позволяет пчеловоду наращивать к медосбору большую массу пчел, собирать товарный мед, успешно проводить зимовку как в помещении, так и на воле, под снегом.

Двухкорпусный улей имеет 2 одинаковых корпуса, дно и крышку. Он вмещает 12 гнездовых рамок размером 435 × 300 мм и 24 полурамки размером 435 × 145 мм. Внутренние размеры корпуса 450 × 450 × 320 мм, каждый вмещает 12 стандартных гнездовых рамок. Один корпус ставится на отъемное дно, второй помещается на него и сверху надевается крышка.

Крыша плоская, изготавливается из досок толщиной 15 мм и покрывается тонким листовым железом. В передней и задней стенках крыши сделаны вентиляционные отверстия, затянутые металлической сеткой. Внизу улья имеется вентиляционный нижний леток высотой 15 мм на всю ширину передней стенки и круглый верхний леток диаметром 25 мм.

Рис. 13. Двухкорпусный улей: общий вид, боковой и продольный срезы

Дно сделано из трех досок толщиной 35 мм, собранных на брусках в виде щита. Он наглухо крепится к стенкам корпуса, охватывающим дно с трех сторон. Со стороны передней стенки дно выступает на 35 мм, образуя прилетную доску.

Магазинные надставки, по две на каждый улей, сбиты из досок толщиной 40 мм. В одной из надставок делают леток диаметром 25 мм. Крыша плоская, состоит из обвязки и щита, изготовляемых из досок толщиной 15 мм.

Многокорпусный улей состоит из двух-трех и более корпусов, каждый из которых вмещает 10 рамок размером 435 × 230 мм (дадановская укороченная рамка). В районах с обильным медосбором используют 4–5 корпусов. Кроме корпусов для производства меда применяют магазинные полунадставки на 8–9 полурамок высотой 145 мм. Внутренние размеры корпуса – ширина 375 × 450 × 340 мм.

В многокорпусных ульях используются рамки с постоянными разделителями, что упрощает подготовку семей к перевозкам. Боковые планки таких рамок в верхней трети имеют ширину 37 мм, а ниже – 25 мм.

Дно улья – отъемное с покатым щитком, который состоит из трех досок толщиной 35 мм, окантованных с четырех сторон обвязкой. Боковые бруски спереди в прилетной части дна имеют выступы. На них крепятся держатели прилетной доски. В просвет нижнего летка вставляется вкладыш сечением 20 × 20 мм с летковой прорезью длиной 100 мм. Снизу ко дну прикреплены бруски.

Рис. 14. Устройство многокорпусного улья отечественного производства (общий вид, продольный и поперечный разрезы): 1 – дно; 2 – корпус; 3 – рамка; 4 – потолок; 5 – подкрышник; 6 – вентиляционная рама; 7 – кровля; 8 – обвязка крыши; 9 – прилетная доска; 10 – летковый вкладыш; 11 – верхний леток; 12 – пропил для вентиляции
