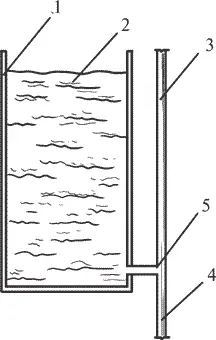

Рис. 67. Измеритель уровня воды с действием, основанным на эффекте сообщающихся сосудов: 1 – бак; 2 – вода; 3 – прозрачная трубка; 4 – расходная труба; 5 – тройник

Можно встроить в бак дистанционный механический измеритель уровня воды (рис. 68), который состоит из тяжелого, но плавучего поплавка, небольшого блока, установленного на краю бака, тонкого и крепкого шнура и грузика. Один конец шнура пропускают через блок и привязывают к поплавку, который можно сделать из небольшого деревянного бруска с приклеенным к нему куском пенопласта. Поплавок получится достаточно тяжелым, но за счет пенопласта будет плавать. Второй конец шнура пропускают через направляющие, например колечки или короткие обрезки шланга, и подвешивают к нему небольшой грузик.

Рис. 68. Дистанционный механический измеритель уровня воды: 1 – бак; 2 – вода; 3 – расходная труба; 4 – поплавок; 5 – блок; 6 – шнур; 7 – грузик; 8 – шкала

Принцип действия механического измерителя состоит в следующем. При снижении уровня воды в баке поплавок опускается и тянет за собой шнурок, а тот поднимает грузик. Если расположить вдоль траектории движения грузика шкалу и разметить ее, можно с достаточной точностью определить, сколько в данный момент налито воды в баке. Длина шнурка может быть достаточно большой – до 10 и даже 20 м. Главное, чтобы он свободно перемещался. Для этого можно натереть его мылом или стеариновой свечкой.

Существует и более совершенный способ измерения уровня воды с помощью герконов – особых герметичных выключателей (рис. 69). Это стеклянные колбочки с двумя-тремя контактами внутри, которые замыкаются при попадании геркона в действие магнитного поля. Если спаять 2 геркона (можно больше) в простейшую электрическую схему и разместить их внутри пластиковой или алюминиевой трубки с помощью поплавка с магнитом, то получится дистанционный измеритель уровня воды.

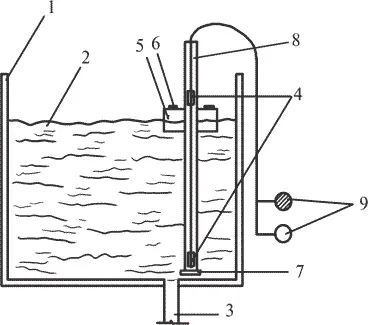

Рис. 69. Способ измерения уровня воды с помощью герконов: 1 – бак; 2 – вода; 3 – расходная труба; 4 – герконы; 5 – поплавок; 6 – магнит; 7 – ограничитель; 8 – трубка; 9 – сигнальные лампочки

Поплавок изготавливают в виде кольца из дерева или пенопласта и надевают его на трубку. К кольцу крепят магнит, желательно также кольцевой (например, из вышедшего из строя динамика). Один геркон помещают внутрь трубки, а второй располагают вверху. Если возле геркона находится магнит, выключатель замыкает свои контакты, вследствие чего загорается соответствующая сигнальная лампочка или светодиод.

Чтобы определять промежуточные уровни воды в баке, добавляют в схему соответствующее количество герконов и сигнальных лампочек. Крайние герконы могут служить для управления насосом, который будет вовремя пополнять бак водой из колодца или водопроводной системы.

Помимо уровня воды в баке, необходимо определять и ее температуру. Для этой цели можно вмонтировать в него простое устройство, изображенное на рис. 70. Для его изготовления понадобится металлический баллончик вместимостью 0,5 л, к которому герметически присоединяют тонкую трубку. В идеале она должна быть металлической, но можно сделать ее и из любого другого упругого материала. На свободный конец трубки крепят стеклянную U-образную трубочку. Можно сделать ее и из прозрачного шланга, а затем закрепить его на кусочке фанеры. Когда вода в баке холодная, в трубочку заливают небольшое количество подкрашенной воды и несколько капель машинного масла, чтобы вода не испарялась. Баллончик пригружают балластом, чтобы не всплывал на поверхность, и опускают в бак с водой.

Рис. 70. Устройство для измерения температуры воды в баке: 1 – бак; 2 – вода; 3 – трубка; 4 – баллончик; 5 – стеклянная U-образная трубочка

Принцип действия устройства такой. При нагреве воды воздух в баллончике начинает нагреваться и расширяться, а затем он давит на подкрашенную жидкость в U-образной трубочке, и та выходит из равновесия: начинает вытесняться из трубочки и останавливается на определенном уровне, соответствующем температуре воздуха в баллончике. Проградуировав шкалу, можно узнать примерную температуру воды в душевой бочке.

Помимо всего прочего, при устройстве душа необходимо позаботиться о лестнице, которая будет обеспечивать подъем к емкости с водой. Лучше всего прочно зафиксировать ее на стене душа во избежание ее падения в том случае, если придется подниматься к емкости с вед ром воды в руках.

Для строительства душа, изображенного на рис. 71, потребуются следующие материалы:

► бак для воды;

► профильные трубы сечением 30 × 30 мм (около 30 м);

► доски толщиной 35–40 мм (полкуба);

► паяные полипропиленовые трубы диаметром 25 мм;

► песок и гравий;

► цемент;

► краска по металлу;

► электрический тэн;

► провода.

Сначала выкапывают яму для слива воды глубиной 50 см и размером 2 × 1,5 м. Затем стенки выкладывают кирпичом или камнем, а на дно насыпают слой песка и гравия.

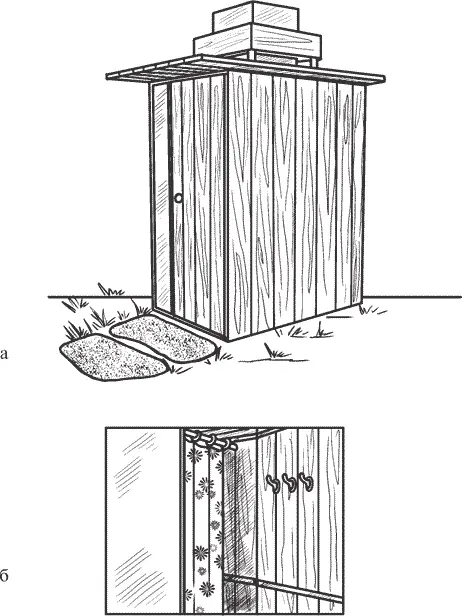

Рис. 71. Летний душ на металлическом каркасе без раздевалки: а – общий вид; б – организация внутреннего пространства

В качестве основания для душа сверху ямы заливают армированную бетонную плиту с отверстием для слива воды. Затем приступают к сварке металлического каркаса размером 120 × 140 × 206 мм. Для этого используют профильную трубу сечением 30 × 30 мм. Помимо верхних и нижних горизонтальных перекладин, к вертикальным трубам приваривают дополнительные перекладины посередине каркаса для придания ему дополнительной жесткости. Когда металлическая конструкция будет готова, трубы каркаса зачищают и покрывают специальной краской для металла.

Для обшивки каркаса используют доски, которые предварительно пропитывают антисептиком, морилкой и защитной декоративной пропиткой, после чего прикручивают к трубам саморезами. Готовую конструкцию душа устанавливают на железобетонную плиту и крепят к ней анкерами или вырезанными из арматуры шпильками. Дверь изготавливают из тех же досок, что и обшивку каркаса, а сбоку от нее можно установить стеклопакет с рифленым тонированным стеклом или вставить обычную оконную раму с непрозрачным стеклом. Не обязательно делать окно на всю высоту душа. Можно обойтись и небольшим окошком в верхней части стены.
