Сергей Кочетов - Современный аквариум - техника и принадлежности

а – для удвоения производительности пеноотделителей нередко используются сдвоенные конструкции с двумя цилиндрами, расположенными на одном основании резервуара очищенной воды (справа); б – техническая реализация скиммер-камеры с моторным генератором пузырьков (насос справа); в – техническая реализация пеноотделителя повышенной производительности. здесь справа над насосом расположена трубка забора воздуха для инжектора с краном регулировки подачи воздуха

В современных конструкциях высокопроизводительных пеноотделителей используются устройства, генерирующие пузырьки диаметром приблизительно 0,5 мм. В любительских же конструкциях до настоящего времени нередко применяются скиммер-камеры с распылителями, аналогичными тем, что и для систем аэрации. Как показал опыт, наилучшие пузырьки получаются из деревянных распылителей, которые изготавливают из липы. Липовые распылители не требуют очень большого давления от компрессора и создают равномерный ток пузырьков в течение всего срока службы, который, к сожалению, обычно не превышает 2 мес. Однако как наиболее надежному способу генерации пузырьков предпочтение отдают инжекторам – устройствам, засасывающим воздух под действием потока воды, создаваемого насосом. Принцип тот же, что и при работе обычного пульверизатора. Срок работы инжекторов практически неограничен, и они не нуждаются в обслуживании, что, по сравнению с распылителями, является огромным преимуществом.

Другое устройство для генерации пузырьков – так называемый диспергатор. В принципе это такой же инжектор, но в дополнение снабженный вращающимся диском с прорезями, периодически прерывающими струю воздуха. Следует отметить, что забор воздуха, поступающего в пеноотделитель, должен производиться из источника чистого воздуха. Наличие в засасываемом воздухе табачного дыма или выхлопных газов может привести к отравлению всего аквариума. В этом случае необходимо ставить специальный фильтр очистки с активированным углем, водяным реактором и т. п.

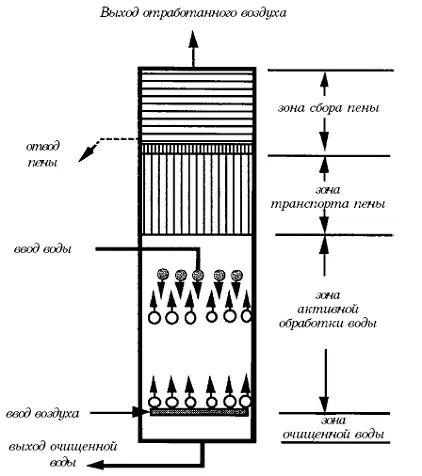

Общая схема работы пеноотделителя с противотоком включает 4 зоны. В зоне активной обработки воды происходит контакт пузырьков воздуха, поднимающихся вверх, с водой из аквариума, движущейся в обратном направлении сверху вниз. Образующаяся пена поднимается вверх, собирается в пеносборнике и отводится в канализацию. Воздух, поступающий в пеноотделитель в виде пузырьков, уходит в атмосферу в отработанном виде. Очищенная вода собирается в нижней части цилиндра и возвращается в аквариум. В случае использования озона он подается в систему в виде смеси с воздухом, образующим пузырьки

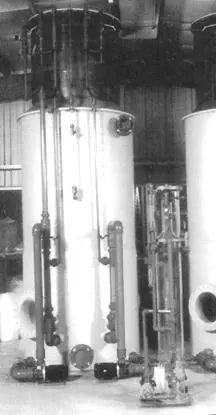

Скиммер-камера с объемом циркуляции воды 350 000 л/ч. Для сравнения справа от большой камеры поставлен пеноотделитель сравнительно небольшой производительности, который обеспечивает объем циркуляции воды 2000 л/ч

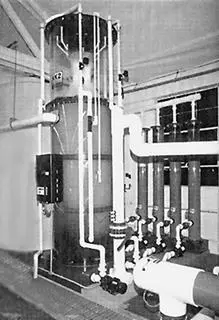

Большая скиммер-камера 4 м высотой и более 1 м в диаметре – основа для поддержания высокого качества воды в аквариумах карантина-передержки морских организмов. управление пеноотделителем осуществляется со щита, расположенного с левой стороны

Если рассматривать схему работы скиммер-камеры, то в ней можно различить 4 рабочие зоны. В самом низу рабочего цилиндра находится зона выхода очищенной воды. Несколько выше, начиная с уровня впрыскивания пузырьков, располагается контактная зона, где, собственно, и происходит образование пены. Далее, несколько выше уровня поступления обрабатываемой воды, размещается зона транспорта пены в четвертую зону – зону сборника и отвода пены.

Выбор типа пеноотделителя во многом определяется требованиями объектов, содержащихся в аквариуме, к качеству воды, плотности посадки гидробионтов, а также финансовыми возможностями любителей. Иногда бывает дешевле использовать два или более простых пеноотделителя в одной системе очистки, чем приобретать мощное и дорогое устройство. Ведь скиммер-камеры для больших аквариумов или систем с большим числом аквариумов и центральным фильтром могут быть поистине грандиозными устройствами 4-метровой высоты при диаметре, достигающем 2 м и более. Объем воды в таком пеноотделителе может достигать 12 м3при высоте столба воды 2,5 м, а потребляемая мощность 12 кВт! Чтобы оценить скорость течения воды через такую камеру, необходимо умножить время задержки, например стандартные 2 мин, на 12 т воды. Таким образом, за 1 ч этот пеноотделитель обрабатывает почти 360 т воды. Скиммер-камеры такого объема предусматривают возможность уменьшения времени задержки до 1,5 мин, и тогда производительность устройства возрастает более чем на 100 т воды без существенного ухудшения качества обработки.

Техническое оборудование такого пеноотделителя включает инжектор, систему очистки пеносборника и расходомеры воды и воздуха. Если же в системе будет использован озон, в состав обязательного оборудования включается генератор озона, измеритель редокс-потенциала и система очистки воды и отработанного воздуха от остаточного озона.

Видимая невооруженным глазом маслянистая пленка на поверхности аквариума свидетельствует о значительном загрязнении воды в аквариуме, но, даже будучи невидимой, она существует, так как на поверхности раздела двух фаз (вода-воздух) неизбежно концентрируются загрязняющие воду субстанции, откуда их нетрудно собрать с помощью поверхностного скиммера. Для этого с одной из сторон аквариума или в углу устраивают так называемый перелив, куда эти пленки затягивает течением. Далее они собираются в поддоне и в концентрированном виде прямиком попадают в колонку пеноотделителя или биофильтр (последнее менее эффективно с точки зрения выведения загрязнений за пределы аквариума).

Аквариум с внутренним переливом, обеспечивающим перемещение органики, собирающейся на поверхности воды, к биофильтру, расположенному в поддоне. Трубка большего диаметра (слева) проходит через дно отделенной части аквариума и посредством гибкого шланга направляет воду, собранную с его поверхности, в поддон, где располагаются системы биоочистки. После очистки вода возвращается обратно через трубку (справа), проходящую через дно аквариума
