Не удивительно, что разработки советских ученых были в первую очередь приняты на вооружение Красной Армией. Мало того, большинство исследований в этой области были засекречены, и именно поэтому свайно-винтовая технология не скоро появилась в гражданском строительстве.

Но в результате строители получили в свои руки уже отработанные технологии, где были заложены все необходимые расчеты.

В 50-60-х годах прошлого века в нашей стране было проделано большинство работ по усовершенствованию теории и практики винтовых свай. Огромный вклад в это внес ряд советских ученых, среди которых Г.С.Шапиро, Н.М.Бибина, Е.П.Крюков, И. И. Цурюпа и др. Были определены оптимальные технические параметры и геометрические формы винтовых свай, а также разработаны технологические основы их вкручивания в грунт, размеры и материал лопастей и т. д.

4. Использование винтовых свай в строительстве

Инициатором использования винтовых свай в строительстве называют известного советского ученого Сергея Петухова. Он не только трудился над теорией использования винтовых свай в качестве фундаментов, но и лично инициировал и популяризировал эти идеи. Именно его усилиями были сделаны все необходимые расчеты свай для малоэтажного строительства, особенно с учетом дачных застроек, весьма популярных в нашей стране.

Замена традиционных железобетонных фундаментов на свайно-винтовые значительно расширяла горизонты их применения – в первую очередь из-за существенного удешевления возведения фундаментов.

Технология винтовых свай развивается и в наши дни. Развитие идет по нескольким направлениям – применения лопастей из новых материалов, усовершенствование конструкции лопастей, применение разных типов трубы и т. д.

Так, советские ученые первыми предложили вариант лопасти, используемой теперь повсеместно.

Особенно сильный толчок развитию теории и практики свайно-винтовых фундаментов дало их использование в местах добычи полезных ископаемых, где преобладают сложные грунты. Все эти разработки впоследствии стали широко применяться и в строительстве.

История винтовых свай, таким образом, насчитывает более 150 лет. Однако принципы, заложенные в процессе монтажа и строении винтовых свай, остаются неизменными на протяжении всего этого периода. Простая конструкция и высокие возможности расширяют зоны применения винтовых свай в качестве фундаментов. Нет никакого сомнения, что перспективная технология будет развиваться и дальше.

Конструкция винтовой сваи не представляет собой какое-то слишком сложное инженерное изделие. Однако каждый элемент очень важен с точки зрения ее функциональных возможностей. Винтовая свая, как опора, должна легко ввинчиваться в груз и удерживать достаточно большой вес, особенно если это касается домов, возводимых на свайно-винтовом фундаменте.

1. Элементы винтовой сваи

Винтовые сваи имеют несколько разновидностей, служащих для установки в различные грунты и предназначенных для фундаментов разной мощности. Однако любой вид сваи имеет общие черты. Любая свая состоит из следующих элементов:

– Тело сваи в виде трубы

– Наконечник, обеспечивающий внедрение сваи в грунт

– Лопасть (одна или две), обеспечивающую продвижение сваи в грунт посредством крутящего момента, действующего на сваю

– Оголовок, необходимый для монтажа обвязки свайно-винтового фундамента

Отметим, что оголовки применяются обычно только при установке деревянной обвязки (ростверка) фундамента, тогда как для изготовления металлического ростверка можно обойтись без них.

Рассмотрим подробнее каждый из перечисленных элементов винтовой сваи.

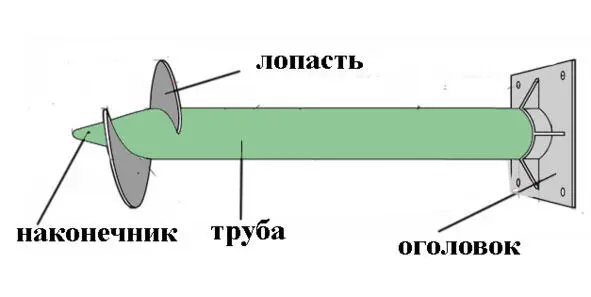

Основные элементы винтовой сваи

2. Труба как основа сваи

Телом сваи, ее основной частью является металлическая труба. К ней предъявляется ряд требований:

– Труба должна быть бесшовной, так как нагрузки, действующие на сваю, могут разорвать трубный шов. К тому же сварные соединения легче поддаются коррозии

– Для изготовления труб следует использовать трубы по ГОСТ для бесшовных, насосно-компрессорных труб или аналогичных. Самые доступные марки стали – ст20, ст09Г2С. Они обеспечивают хорошую свариваемость труб, легкую резку сваркой и абразивными кругами

– Стандартная длина труб – порядка 2,5—3 метров, что обеспечивает вкручивание на глубину до 2 метров с высотой оставшейся части трубы около 0.5 метра над землей

– Трубы не должны иметь язвенной коррозии

– Особенно тщательно проверяется отсутствие кривизны труб

– Диаметр применяемых для свайно-винтового фундамента труб составляет обычно от 73 мм до 300 мм

– Толщина стенки должна быть не менее 4 мм для труб минимального диаметра.

Для выбора труб под сваи специалисты рекомендуют использовать трубы длиной кратной 3 метрам, чтобы оставалось как можно меньше отходов производства. Если фундамент устанавливается под относительно легкие постройки, типа хозблока или летней кухни, то возможно использование бесшовных труб, бывших в употреблении, желательно после пескоструйной обработки. Она выявит наличие или отсутствие существенной коррозии на поверхности трубы.

При изготовлении свай трубы разрезаются в соответствии с требуемыми размерами.

3. Варианты наконечников винтовой сваи

Наконечник трубы должен облегчить внедрение ее в толщу грунта. Соответственно, он должен быть заострен, подобно гвоздю или шурупу. Существуют несколько видов наконечников труб, при этом форма его практически не влияет на несущую способность фундамента.

Различают следующие виды наконечников:

– Наконечник из самой трубы

– Сварной наконечник

– Крестообразный наконечник

– Приварной литой наконечник

Наконечник из тела трубы представляет собой вырезанные на конце трубы зубцы, сбитые в острие. Он изготавливается следующим образом:

Изготавливается шаблон

– Конец заготовки размечается мелом по шаблону

– По разметке вырезаются зубчатые лепестки

– Лепестки загибаются к центру, который должен совпасть с осью трубы

– Лепестки свариваются друг с другом двойным швом

При изготовлении шаблона следует учесть следующее:

– Чем меньше диаметр трубы, тем меньше можно делать зубцов (для труб до 89 мм в диаметре достаточно 4 лепестков)

– Лепестки должны быть одинаковы по размеру. Окружность трубы должна равняться кратной длине оснований треугольников шаблона

– Высота треугольников зубцов обычно выбирается чуть больше двух диаметров трубы, то есть, для трубы диаметром 73 мм длина острия составит порядка 15—20 см.
