Печь периодического действия имеет толстую кирпичную кладку и большой объем камней. Каменная засыпка печи в нижней части может нагреваться до 1100 °С, а в верхней – до 500 °С. Топятся печи такого типа, как правило, дровами. Максимальное получение тепла при минимальном использовании топлива возможно только в том случае, если оно сгорает полностью. Этому в большей степени способствует использование колосниковых решеток. Через них воздух из поддувала равномерно поступает ко всей поверхности топлива.

Повысить КПД печи можно, увеличив объем ее разогревающих частей и уменьшив толщину и теплопроводность стенок.

Главная деталь любой печки-каменки – топливник , который представляет собой камеру для сжигания топлива. В топливниках, предназначенных для твердого топлива, на глубине 30 см от уровня дверцы располагается колосниковая решетка . Стенки топливника должны быть немного скошены, чтобы по мере сгорания твердое топливо скатывалось на решетку.

Под колосниковой решеткой находится зольник , предназначенный для сбора золы и регулирования поступающего в топочное отделение воздуха. Воздух проходит через слой топлива и способствует его полному сгоранию. Усилить или уменьшить подачу воздуха можно с помощью поддувальной дверцы .

Для регулирования тяги в дымоходе или в дымовой трубе устанавливают задвижку. Она закрывается только после того, как топливо полностью прогорит. В противном случае скопившийся в печи угарный газ может привести к тяжелому отравлению.

Камни в печи лучше положить на решетку из стальных прутьев, расположенную над топливником.

В печках закрытого типа на уровне верхнего ряда камней делают специальную паровую дверцу . Она открывается непосредственно перед пользованием парной.

Нагреть воду можно в баке или в змеевике . Бак устанавливают в печи, а змеевик – в топливнике.

Самой удобной среди печей постоянного действия является печь-каменка с электрическим нагревом. Для обогрева бани чаще всего используют электропечь закрытого типа с металлической коробкой наверху, заполненной камнями. Такая печь способна нагреть воздух до 110–120 °С. В сауне количество камней в коробке должно быть минимальным, а в бане с влажным паром – максимальным.

В качестве печки-каменки можно использовать переделанную печь-прачку. Для этого в бак для воды надо положить камни, а топку снаружи обложить кирпичом.

Наиболее распространенными среди печей непрерывного действия являются самодельные печи из листовой стали с одинарными и двойными стенками. Более удобны печи с двойными стенками, так как пространство между ними можно использовать для получения горячей воды. Самые простые конструкции таких печей представлены на рис. 136.

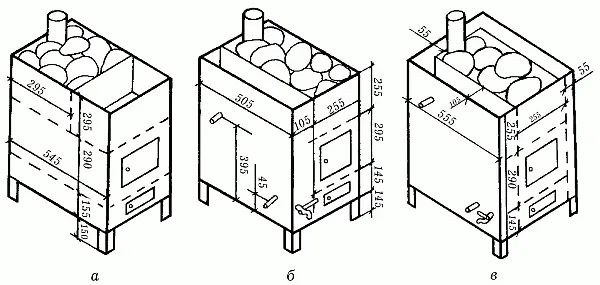

Рис. 136. Печи-каменки с встроенным баком для воды: а – каменка с одинарными стенками; б – каменка с боковой стенкой в виде бака для воды; в – каменка с баками для воды и воздушным зазором в стене (размеры даны в мм)

Основным достоинством металлических печей является то, что они быстро нагревают помещение, безопасны и занимают мало места.

Как правило, печи комбинированного действия делают из кирпича, но они могут быть и металлическими. Работают такие печи чаще всего на жидком топливе. Обычно их протапливают до пользования баней, но при необходимости можно продолжить топку во время мытья.

У всех кирпичных печей данного типа топка отделена от камеры для камней жаропрочным материалом (чугуном или листовой сталью). Это позволяет получать пар, не прекращая топку.

Самые простые варианты печки-каменки комбинированного действия – без водонагревательного бака – представлены на рис. 137.

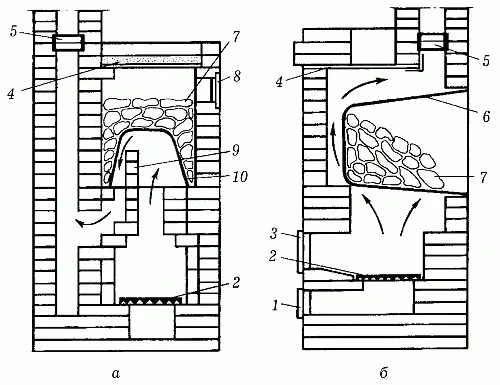

Рис. 137. Кирпичные печи-каменки без водонагревателя: а – с использованием металлического ящика; б – с использованием отработанного котла. 1 – дверка поддувала; 2 – колосниковая решетка; 3 – дверка топливника; 4 – плита; 5 – задвижка; 6 – металлический ящик; 7 – камни; 8 – дверка для пара; 9 – огнеупорные кирпичи; 10 – котел

Но более удобной является печь-каменка с встроенным баком для нагревания воды.

Чтобы увеличить или, наоборот, уменьшить скорость нагрева воды, между баком и камнями кладут лист асбестового картона.

Для отапливания дровами лучшими являются экономичные печи-каменки периодического действия. Их единственный недостаток заключается в том, что пользоваться баней с такой печью можно только после полного сгорания топлива, чтобы не отравиться угарным газом.

Компактная металлическая печь без водонагревательного бака показана на рис. 138.

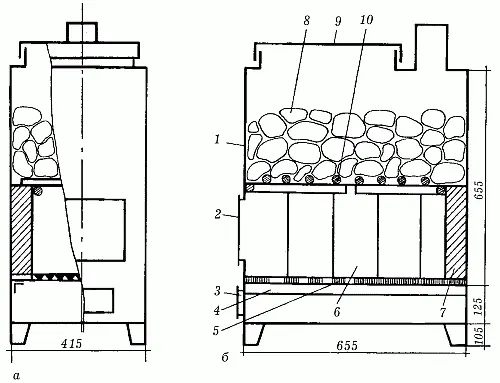

Рис. 138. Металлическая печь-каменка периодического действия: а – профильный разрез; б – фронтальный разрез; 1 – корпус; 2, 3 – дверки; 4 – полка; 5 —колосниковые решетки; 6 – плита; 7 – кирпичи; 8 – камни; 9 – крышка; 10 – стальная решетка (размеры даны в мм)

Толщина ее стенок должна быть не менее 4–5 мм. Такую печь можно легко сделать из имеющейся в продаже печки-прачки и металлической бочки.

Но все-таки большей популярностью среди печей данного типа пользуются кирпичные каменки (рис. 139).

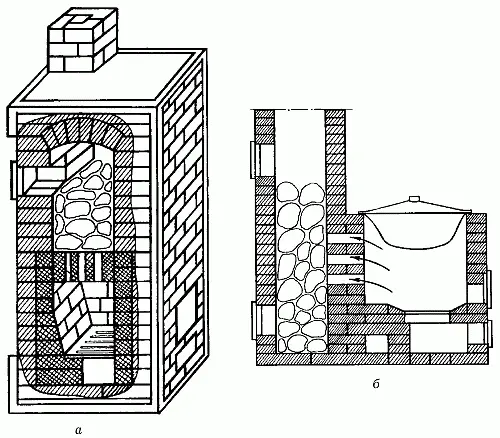

Рис. 139. Кирпичная печь-каменка: а – периодического действия без водогрейной емкости; б – периодического действия с водогрейным котлом

Кладка кирпичной печи-каменки

Поперечные размеры фундамента должны превышать размеры самой печи на полкирпича с каждой стороны. От фундамента стены его должен отделять зазор, заполненный песком, а глубина котлована должна быть не менее 50 см.

Фундамент для печи делают, как правило, из того же материала, что и для всей бани. Поверхность фундамента выравнивают цементным раствором и покрывают двойным слоем гидроизоляционного материала.

Для кладки обычно используют обыкновенные полнотелые кирпичи (их предварительно выдерживают в течение 1–2 минут в воде), а для кладки топливника – тугоплавкие (при пользовании дровами) или огнеупорные (при пользовании другими видами топлива).

Для кладки из обыкновенного кирпича берут раствор из глины и песка в соотношении 1 : 1. Глину предварительно разводят небольшим количеством воды, а через сутки добавляют в нее еще столько воды, чтобы при перемешивании получился раствор сметанообразной консистенции. После процеживания в глину добавляют просеянный песок и всю массу тщательно перемешивают.
