В соответствии с требованиями ПУЭ заземление (зануление) электроустановок следует выполнять:

– при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока – для всех электроустановок;

– при напряжении от 42 В, но менее 380 В переменного тока и от 110 В, но менее 440 В постоянного тока – для электроустановок, расположенных в помещениях с повышенной опасностью, для особо опасных и наружных установок.

В сетях напряжением 380/220 В с глухозаземленной нейтралью источника питания заземление корпусов электроустановок осуществляют путем соединения их с нулевым защитным проводом сети.

Заземлять (занулять) корпуса электроустановок нет необходимости:

– при напряжении менее 42 В переменного тока и менее 110В постоянного тока – во всех случаях, за исключением электроустановок, расположенных во взрывоопасных зонах помещения;

– если корпус электроустановки имеет двойную изоляцию (например, электродрель в пластмассовом корпусе);

– если электроустановка находится в недоступном для человека и животных месте, в том числе внутри других изделий.

В жилых комнатах, кухнях при наличии открыто проложенных металлических труб системы отопления и водоснабжения, радиаторов системы отопления и других металлоконструкций, имеющих соединения с землей, следует предусмотреть зануление металлических корпусов переносных электроприемников (электроутюгов, электрочайников, электроплиток, комнатных холодильников, электропылесосов, стиральных, швейных машин и настольных средств оргтехники).

Не требуется зануление корпусов переносных электроприемников в том случае, когда при нетокопроводящих полах в помещениях отсутствуют открытые, доступные прикосновению металлические трубопроводы, радиаторы системы отопления и другие металлоконструкции. Не требуется занулять корпуса переносных электроприемников, если изолирующими кожухами закрыты трубопроводы, радиаторы отопления и другие металлоконструкции.

Допускается временно, до освоения промышленностью выпуска электроприемников с заземленным металлическим корпусом (с трехпроводным соединительным шнуром), в помещениях с нетокопроводящими полами и при наличии открытых металлических трубопроводов и радиаторов отопления не занулять корпуса электроустановок.

В жилых зданиях подлежат заземлению (занулению):

– бытовые электрические машины и приборы единичной мощностью свыше 1,3 кВт;

– все стационарные и переносные электроприемники класса I (не имеющие двойной или усиленной изоляции), расположенные в помещениях с повышенной опасностью;

– стальные трубы и короба электроустановок, металлические корпуса электрощитов, электрошкафов. Штепсельные розетки, установленные в сети напряжением 380/220 В для подключения переносных и передвижных электроприемников, должны иметь контакт, присоединяемый к сети заземления (зануления);

– металлические корпуса ванн и душевых поддонов. Их следует соединять металлическими проводниками с трубами водопровода (для выравнивания электрических потенциалов при появлении напряжения на металлоконструкциях);

– металлические корпуса светильников, встроенных или установленных в подвесных потолках, выполненных с применением металла.

В помещениях, где не требуется выполнять зануление металлических корпусов светильников (сухие отапливаемые и неотапливаемые), крюк для подвески светильников необходимо изолировать.

Отрезки труб металлической защиты проводов в местах их проходов через стены и перекрытия, выводы проводов из пола к технологическому оборудованию заземлять (занулять) не следует.

В электроустановках различных назначений и напряжений следует применять одно общее заземляющее устройство.

Для заземления (зануления) металлических корпусов стационарных и переносных бытовых приборов класса I, бытовых электроприборов мощностью свыше 1,3 кВт, корпусов трехфазных и однофазных электрических плит, варочных котлов и другого теплового оборудования для заземляющих контактов штепсельных розеток следует применять отдельный проводник (прокладываемый от электрощитка питающей электросети) сечением, равным сечению и проводимости фазного провода. Этот проводник следует присоединить к нулевому проводу питающей сети перед счетчиком (со стороны ввода проводов в здание, перед отключающим аппаратом), поскольку в его цепи не должно быть разделяющих и разъединяющих приспособлений. Нулевой защитный провод без разрыва прокладывают от щита до корпуса зануляемой электроустановки. Для зануления корпусов электроустановок запрещается использовать рабочий нулевой провод.

Недопустимо использовать в качестве заземляющих (зануляющих) проводников металлические оболочки изоляционных труб, труб из тонколистового металла с фальцем (например, провод марки ТПРФ, металлорукава, броню и свинцовые оболочки кабелей, трубопроводы горючих и взрывоопасных веществ, центрального отопления, бытового водопровода).

Запрещается использовать в электроустановках почву в качестве фазного или нулевого проводов.

В совокупности с занулением в жилых домах следует применять устройства защитного отключения (УЗО). Такие устройства устанавливают на вводах в дома, а также встраивают в бытовые машины, приборы и переходные штепсельные розетки. В этом случае исключается опасность поражения электрическим током при монтаже и демонтаже электросчетчика.

Для нежилых помещений, расположенных в жилых домах или пристроенных к ним, расчетные счетчики следует устанавливать на вводах каждого из помещений независимо от источника питания. На каждый садовый дом на участке садоводческого товарищества следует устанавливать 1 однофазный счетчик. В необходимых случаях допускается установка трехфазного счетчика.

Если ток нагрузки превышает 5 А, но не превосходит 10 А, то следует устанавливать трехфазный счетчик на 10 А. Использовать электрический счетчик на 5 А, включенный через трансформаторы тока, недопустимо.

Представляет большую опасность обрыв нулевого провода. При этом электроприемники могут выйти из строя, а человек, коснувшись зануленного корпуса электроприемника, окажется под напряжением, опасным для жизни (рис. 72).

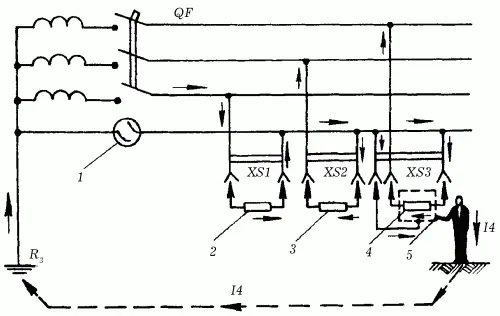

Рис. 72. Электрическая схема включения человека и электропотребителей в сеть при обрыве нулевого провода: 1 – место обрыва нулевого провода; 2 – электроутюг; 3 – телевизор; 4 – электропотребитель с зануленным корпусом; 5 – металлический корпус электропотребителя; R 3 – сопротивление заземления на потребительской дистанции; QF – автоматический выключатель; XS1, XS2 – розетки штепсельные; XS3 – розетка штепсельная с зануленным контактом; I ч – ток, протекающий через человека.
