Контроль за состоянием ТЭНа осуществляется визуально с помощью сигнальной лампочки: при отключении ТЭНа лампочка гаснет – это означает, что он нагрелся до температуры, заданной терморегулятором. Питание сигнальной лампочки в 3,5 В производится за счет падения напряжения на небольшом участке нихромовой спирали, включенной последовательно с ТЭНом.

Основу терморегулятора составляет биметаллическая пластина, которая управляет быстродействующим выключателем. Действует терморегулятор следующим образом: биметаллическая пластина нагревается от подошвы утюга; благодаря разности в коэффициенте теплового расширения двух металлов она изгибается и отжимает контактную пластину; в результате цепь размыкается, ТЭН отключается и начинает остывать. Но, как только биметаллическая пластина остынет до определенной температуры, ее изгиб распрямляется, освобождает контактную пластину, и ТЭН включается вновь.

Частая неполадка – неисправность сетевого шнура утюга. Обрыв жил сетевого шнура, как правило, происходит в месте его ввода в ручку утюга. Поскольку ввод подвижный, шнур постоянно подвергается изгибаниям в процессе глаженья. Такая поломка вовсе не требует полной замены шнура, ремонт заключается в восстановлении его целостности: шнур отрезают в месте излома, винтовой зажим освобождают от кусков жил, заново зачищают конец шнура необходимой длины и вновь заделывают в контактную колодку.

Утюг, у которого вышел из строя (сгорел) трубчатый электронагреватель, ремонту не поддается, поскольку ТЭН впрессован в подошву утюга.

Одной из неполадок терморегулятора является его сбитая настройка, что приводит к недостаточному нагреву или перегреву утюга. Восстановить настройку вполне под силу домашнему электрику. Для этого необходимо повернуть ручку терморегулятора против часовой стрелки до упора (то есть установить ее на минимальную температуру), разобрать утюг и отделить кожух корпуса от подошвы с терморегулятором. Затем пальцем слегка поднять и опустить конец подвижной контактной пластины в месте ее касания с пластиной биметаллической: при включении и выключении контактов будут слышны щелчки, которые можно ощутить даже тактильно.

Далее придется работать двумя руками: одной продолжать щелкать контактами, а отверткой, зажатой в другой руке, вращать регулировочный винт по часовой стрелке до тех пор, пока щелчки не прекратятся, после чего повернуть регулировочный винт обратно (против часовой стрелки) на пол-оборота – щелчки должны возобновиться. Такое положение терморегулятора будет соответствовать настройке на минимальную температуру нагрева подошвы. Завершается ремонт сборкой утюга.

Выводы всех электроэлементов утюга – ТЭНа, спирали, патрона сигнальной лампы и шнура питания – расположены на колодке в задней части утюга и закрыты съемной крышкой. Разбирая утюг, сначала необходимо отвинтить болты, удерживающие крышку, саму крышку снять и освободить контактную колодку от подведенных к ней проводов, после чего отвернуть винты, крепящие корпус к подошве.

При разборке утюга для устранения неполадок можно произвести профилактическую подтяжку всех креплений (болтовых, винтовых, гаечных), которые имеются внутри корпуса. Рекомендуется одновременно с этим зачистить контакты терморегулятора, несколько раз протянув между ними небольшую полоску мелкозернистой наждачной бумаги.

Корпус утюга соединен не со всей плоскостью подошвы, а соприкасается с ней лишь в нескольких точках, что уменьшает нагревание его от подошвы; поэтому между кожухом корпуса и подошвой имеется зазор, в который в процессе эксплуатации утюга попадают волокна ткани. Если не производить регулярную очистку этого зазора, волокна засоряют контакты терморегулятора и он может выйти из строя (к тому же волокна обгорают на подошве, распространяя запах гари). В качестве профилактических мер, предупреждающих неполадки такого характера, рекомендуется чистить утюг один раз в 1,5–2 года.

Нуждается в уходе и подошва утюга:

– коричневый налет, который часто появляется на рабочей поверхности утюга от шерстяных и синтетических тканей можно снять, протирая ее влажной тряпкой, посыпанной пищевой содой. Но этого не стоит делать, если подошва имеет тефлоновое или никелированное покрытие, для чистки таких утюгов имеются специальные пасты;

– ни в коем случае нельзя чистить подошву утюга острыми предметами или абразивными материалами: образующиеся при этом царапины ускоряют возникновение коричневого налета. К тому же удалить налет из царапин не представляется возможным;

– предохранить от загрязнения поверхность подошвы утюга можно, обработав ее парафином: натертый парафин насыпают между двух лоскутов хлопчатобумажной ткани и проглаживают ее слегка нагретым утюгом.

Холодильники в перечне домашней электротехники стоят под номером два.

Основным признаком классификации холодильников является принцип выработки холода. В зависимости от этого все холодильники подразделяются на абсорбционные и компрессионные.

Абсорбционные холодильники, принцип работы которых оcнован на физическом свойстве водного раствора хладагента (аммиака) поглощать большое количество тепла при испарении, обладают прекрасными потребительскими характеристиками: довольно просты в ремонте и исключительно надежны в эксплуатации; работают они практически бесшумно.

Единственным их недостатком является большая энергоемкость: годовая потребность абсорбционного холодильника в электроэнергии составляет около 1400 кВт/ч (для сравнения: компрессионный холодильник за этот же период потребляет всего около 400 кВт/ч). Недостаток хотя и единственный, но достаточно весомый; именно поэтому такой тип холодильников не получил широкого распространения.

Схема охлаждения в холодильниках компрессионного типа (рис. 87) представляет собой замкнутую систему, заполненную хладагентом.

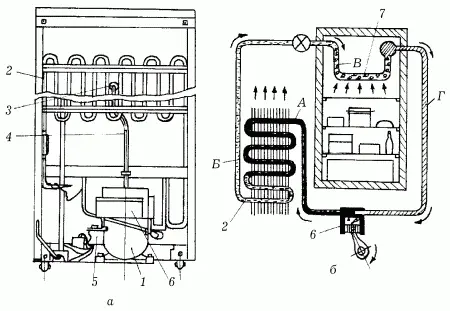

Рис. 87. Устройство холодильника компрессионного типа: а – задняя панель; б – схема холодильника; 1 – мотор-компрессор; 2 – конденсатор; 3 – партубок; 4 – трубка; 5 – реле пускозащитное; 6 – сосуд для сбора воды; 7 – испаритель; А – пары хладагента высокого давления; Б – жидкий хладагент; В – смесь жидкого хладагента с его парами; Г – пары хладагента низкого давления.

Составляющими элементами системы охлаждения являются: мотор-компрессор, испаритель, конденсатор, регулировочный вентиль и трубопроводы, которыми эти элементы соединены друг с другом.

В холодильниках компрессионного типа применяются два типа компрессоров: с наружной подвеской кожуха и с подвеской компрессора внутри кожуха – рядом с мотором.
