На объекте должна функционировать централизованная система оповещения о пожаре и других тревожных случаях. В небольшом здании для этой цели допускается использовать звуковые сигналы, отличающиеся от других. Пожарный пост совмещают с главным пунктом охраны.

Внутри объекта на путях эвакуации (в коридорах, проходах, лестничных клетках и т. д.) и в отдельных помещениях устанавливаются ручные пожарные извещатели типа ИПР или им подобные.

Для оперативной передачи сообщений о проникновении преступников в дежурные части органов внутренних дел или в центр охраны объекты оснащаются различными средствами тревожной сигнализации (кнопками, педалями, оптико-электронными извещателями и т. п.). Такие устройства целесообразно располагать в кладовых, комнатах оружия, торговых залах, на рабочих местах кассиров, руководства объекта, у дверей основного и запасного выходов, на посту и в помещении охраны. Тревожные извещатели устанавливаются также на маршрутах перемещения ценностей.

Для более ясного представления о принципах работы ОПС ниже приводятся элементарные схемы охранно-пожарной сигнализации, подающие звуковой или световой сигнал в случае возгорания или несанкционированного проникновения на объект.

В охранной сигнализации, как правило, применяют замыкающиеся или размыкающиеся электрические контакты. К типу датчиков, где электрическая цепь замыкается либо размыкается механическим способом, относятся проволочные шлейфы, магнитные переключатели, механические переключатели и др. Ряд таких цепей связан с контролирующим устройством (рис. 110).

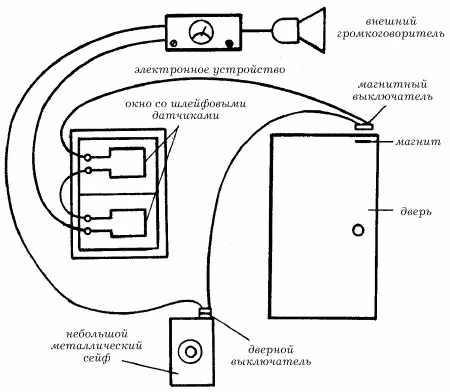

Рис. 110. Устройство сигнализации с контактными датчиками разных типов.

Очень часто в охранной системе используется световой датчик, принцип действия которого основан на применении фотоэлемента (рис. 111).

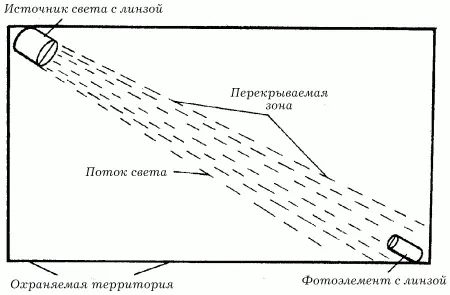

Рис. 111. Размещение компонентов фотодатчика.

На одном конце охраняемой территории устанавливается источник света, который освещает фотоэлемент, расположенный на противоположном конце территории. Датчик работает в режиме ожидания до тех пор, пока поток света, попадающий на фотоэлемент, не будет пресечен: например, нарушитель перекроет его своим телом. В таком случае сработает сигнализация.

На рис. 112 представлена многосенсорная система, позволяющая контролировать большую территорию, разбитую на отдельные секторы по числу фотоэлементов. При этом единственный источник света находится в центре охраняемой территории. Для охраны небольшого объекта (например, сейфа или других металлических предметов) может применяться детектор близости – устройство, реагирующее на приближение кого-либо. Рис. 113 показывает использование данного средства для охраны сейфа.

Рис. 112. Система сигнализации с несколькими фотоэлементами и общим источником света.

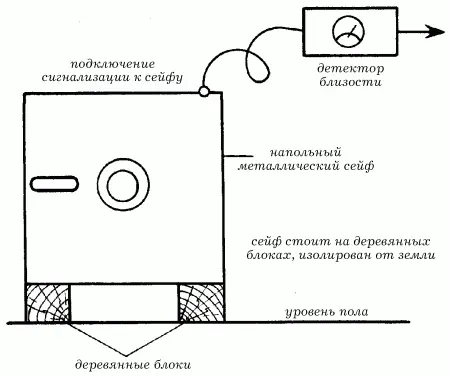

Рис. 113. Подключение детектора близости к напольному сейфу.

На рис. 114 приведена структурная схема такого детектора.

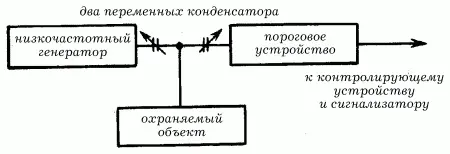

Рис. 114. Структурная схема детектор близости.

Два переменных конденсатора, включенные последовательно, соединены с выходом генератора, имеющим низкую частоту (ГНЧ) (10–100 кГц).

Охраняемый объект подключается к точке соединения двух конденсаторов, через которые к выходу генератора подключается контролирующая схема. Необходимо настроить конденсаторы таким образом, чтобы энергия от ГНЧ поступала на схему в достаточном количестве, а включающие сирену контакты были не замкнуты.

При приближении потенциального нарушителя к объекту или сенсору на определенное расстояние часть электромагнитной энергии начинает поступать на него, снижая тем самым уровень сигнала на входе контролирующей схемы и заставляя срабатывать сигнализацию.

Для охраны помещений внутри объекта используют ультразвуковое устройство, реагирующее на любое движение. Действие данного датчика основано на эффекте Доплера. Принцип работы ультразвуковой сигнализации показан на рис. 115.

Рис. 115. Структурная схема ультразвуковой сигнализации.

На приемник поступает часть отраженного сигнала, потом он усиливается до определенного уровня, делающего возможным работу смесителя. Затем для сравнения сигнал поступает из блока излучателя на другой вход смесителя. Если он встречает на своем пути движущийся объект, то сигнал, поступающий на схему, изменяет свою частоту на ту величину, которая определяется скоростью движения объекта.

Если же ультразвук, исходящий от передатчика, не отражается от движущихся объектов, то на оба входа смесителя поступают сигналы одинаковой частоты.

В охранных сигнализациях используют в качестве датчика переключающий контакт. Одноканальные контрольные приборы срабатывают на замыкание контактов датчика (НР-датчик) (рис. 116).

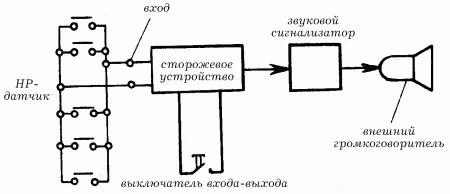

Рис. 116. Охранная сигнализация с нормально разомкнутыми датчиками.

Все датчики подключены друг другу параллельно, сигнализация срабатывает при замыкании одного или нескольких контактов.

Существуют охранные устройства, работающие также с нормально замкнутыми (НЗ) контактами датчиков. В этом случае они последовательно соединены друг с другом. При размыкании одного из датчиков срабатывает сигнал тревоги (рис. 117).

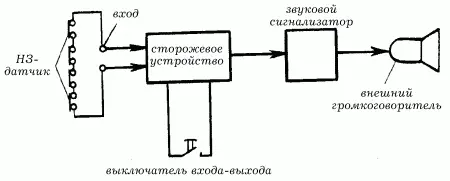

Рис. 117. Охранная сигнализация с нормально замкнутыми датчиками.

Многоканальные охранные сигнализации функционируют как с НР-датчиками, так и с НЗ-датчиками. Сирена включается в том случае, если один из них меняет свое нормальное положение (рис. 118).

Рис. 118. Многоканальная охранная сигнализация.
