Расположение головок в корпусе также может быть разным – в распространенном настольном смесителе «елочка» они установлены под углом, в большинстве смесителей для ванных комнат головки разнесены и располагаются в корпусе горизонтально. В любом случае каждый клапан запирает только одно седло и ремонт одной из головок может быть рассмотрен как ремонт отдельного узла. Однако смеситель в целом имеет ряд конструктивных отличий от монокрана. Первое из отличий – поворотный излив, которым снабжается большинство смесителей. Крепление носика сделано посредством разжимного кольца, которое фиксирует излив в корпусе смесителя, и накидной гайки. Для предотвращения просачивания воды применяются изолирующие кольца или сальники.

Смесители для ванных комнат могут также иметь еще один, дополнительный, узел – переключатель «душ-излив» ( рис. 56 ). Благодаря ему один смеситель может работать как на раковину, так и на ванну. Это позволяет обойтись без отдельных смесителей для душа и для умывальника. В большинстве квартир типовой постройки в ванных комнатах установлены именно такие смесители. Соответственно, в корпусе универсального смесителя предусмотрено еще одно резьбовое отверстие – выход подготовленной воды для душа. Сам душ может быть стационарным, жестко закрепленным на штаге, или же может соединяться с корпусом смесителя посредством гибкого шланга. Последний вариант наиболее распространенный. Крепление душевого шланга по месту осуществляется просто – кольцевым уплотнительным кольцом и накидной гайкой – и практически не требует к себе особенного внимания. А вот с переключателем дело обстоит сложнее.

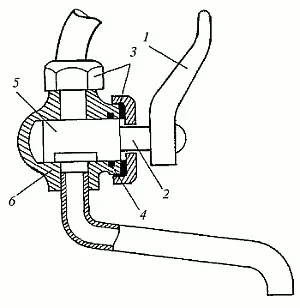

Рис. 56. Устройство смесителя с пробочным переключателем «душ-излив»: 1 – ручка переключателя; 2 – шток; 3 – накидная гайка; 4 – стопорная шайба; 5 – пробка; 6 – корпус

Переключатели могут быть разного устройства и принципа действия. Самую простую и надежную конструкцию имеет переключатель «душ-излив» пробочного типа. В корпусе смесителя с таким переключением установлена цилиндрическая пробка с вырезом. Посредством штока она соединяется с рукояткой поворотного переключателя. Пробка имеет вырезанное в боковой поверхности отверстие, которое, в зависимости от положения рукоятки, открывает доступ воде либо в излив, либо в душевой шланг, запирая при этом противоположный выход.

Другой распространенный тип переключателя – кнопочный. Та или иная конструкция кнопочного переключателя позволяет менять положение штока, клапан которого может запирать либо излив, либо душ. Шток у кнопочного переключателя подпружиненный, при рабочем положении он запирает тот канал в корпусе смесителя, который ведет к душевому шлангу. Открывая воду, вы получаете ее из излива. Чтобы включить подачу воды на душ, требуется вытянуть кнопку, при этом шток приподнимается и клапан открывает другой просвет. В таком положении переключатель остается до тех пор, пока на клапан, преодолевая сопротивление пружины, давит поток воды. Стоит напор ослабить, и пружина прижмет клапан на место.

Кнопка переключателя может быть выполнена как отдельная деталь или представлять собой продолжение штока. Корпусы смесителей могут быть выполнены из стали с декоративно-защитным хромовым покрытием, а могут иметь керамическое или, в ряде моделей, пластиковое покрытие.

Что такое джойстик . В буквальном переводе «джойстик» действительно – «игровая палочка» или «рычаг для игры». Однако этот рычаг давно уже применяется в самых разных приборах, в том числе и в санитарно-технической водоразборной арматуре – смесителях для кухонь и ванных. Так называемые монокомандные, или шарнирные, краны (смесители) имеют вместо привычных нам двух поворотных рукояток всего один рычаг, он же джойстик. Управление этим рычагом действительно больше похоже на игру. С его помощью регулируется не только температура воды, но и интенсивность потока. Другими словами, один этот узел совмещает функции двух, применяемых в описанных выше типах водоразборной арматуры.

Конструкция смесителей с одной управляющей рукояткой позволяют менять интенсивность потока воды без изменения температуры, ведь для каждой из этих операций предусмотрен рабочий ход в разных направлениях – напор воды регулируется движением ручки вверх-вниз, а ее температура – поворотом влево-вправо, при этом возможна разная форма струи.

Даже самые недорогие смесители с джойстиками выглядят настолько технологично, что могут служить полноправными составляющими интерьера. Этому способствуют и обтекаемость форм, и идеальная ровность наружного покрытия, а также отсутствие каких-либо видимых швов. Немаловажным преимуществом следует признать легкость хода рукоятки и простоту обслуживания – конструкция смесителя полностью исключает течь. Единственное, чего джойстики по-настоящему «боятся», – это низкое качество водопроводной воды: песок и ржавчина быстро выводят их из строя.

Все трущиеся поверхности смесителя с управляющей рукояткой выполнены из высокопрочной керамики с абсолютно гладкой поверхностью соприкосновения. Большинство моделей однорычажных смесителей рассчитаны на давление подаваемой воды до 5–6 атмосфер. Если давление в трубопроводах выше, требуется подключить редуктор давления.

В некоторых моделях рычажных смесителей предусмотрены специальные клапаны для подключения стиральной или посудомоечной машины, встречаются также конструкции, в которых обе машины можно подключать одновременно.

Выпускаются подобные смесители как в исполнении для кухонной мойки, так и с предусмотренным подключением душевого шланга. Последние могут быть либо универсальными – с поворотным изливом для умывальника и ванны, так и специализированными – с коротким изливом, в этом случае душ может быть стационарным (на штанге), т. е. без гибкого шланга.

Впрочем, и кухонные смесители могут оснащаться съемным душем (например, для мытья овощей или фруктов), в конструкциях смесителей с одной управляющей рукояткой широко применяются также различные насадки и адаптеры для ершиков, щеток и т. п.

Как дополнительный сервис в моделях серьезных производителей предусмотрена так называемая экологическая кнопка. Она нужна для того, чтобы помочь рассеянным пользователям экономить воду – устройство автоматически ограничивает максимальный возможный поток воды, а также ее температуру, сокращая рабочий ход джойстика. Только если вам нужны вода погорячее либо напор побольше, чем обычно, вам придется сначала нажать эту кнопку и только потом действовать рукояткой.
