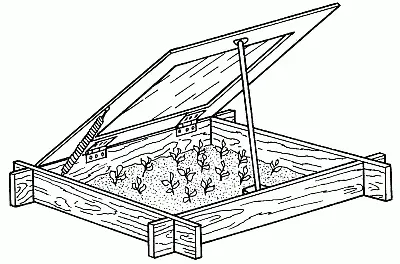

Рис. 36. Плоский парник
Подготавливают площадку под парник на хорошо освещенном солнцем участке, доски соединяют в паз и устанавливают на земле. Из реек изготавливают раму, натягивают на нее пленку. С помощью дверных петель раму укрепляют на каркасе из досок, одним концом прибивают пружину к раме, а другим – к каркасу.
Внутрь парника выкладывают навоз и высаживают рассаду.
Бескаркасный парник
Его можно устроить в грунте, соорудив в центре трапециевидную гребенку шириной 40–50 см. Ширина парника зависит от ширины используемой пленки, высота – до 30 см. Снаружи пленку нужно присыпать землей.
Переносной парник
Этот парник прост в изготовлении. Его каркас можно изготовить из деревянных брусков сечением 4 х 5 см, длиной 4,5–5 м или из металлических труб и уголков. Пластмассовые дуги крепятся на каркасе c помощью полос или уголков. У такого парника примерная площадь составит 4,5 м2.
Укрытие разборно-переставное
Оно состоит из трех стропильных рам, короба из досок и пленки (рис. 37). Его площадь равна 9,6 м2(ширина 1,8 м, длина 6 м).

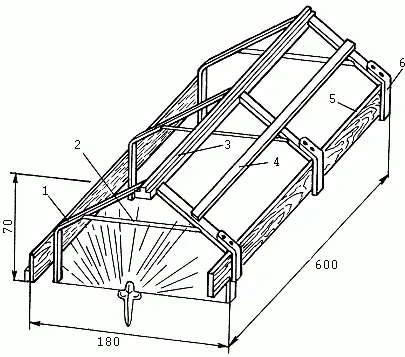

Рис. 37. Укрытие разборно-переставное: 1 – стропильный брус; 2 – стяжка; 3 – коньковый брус; 4 – бобина с пленкой; 5 – бортовая доска; 6 – соединительная доска (размеры даны в см)
Пленочное укрытие выполняется из конькового бруса, двух бобин и пленки шириной 2,3 м и длиной 7,6 м. Край пленки крепят деревянным штапиком, заворачивая его на 1–2 оборота в пленку. Следует придерживаться общих размеров по осям, чтобы бобина висела ровно и своим весом обеспечивала натяжение пленки.
Для устройства вентиляции собирают рамку размером 0,6 х 0,3 м с тремя поперечными планками, к одной из которых прикрепляют пленку с помощью деревянного штапика.
Парник с подъемным куполом
Имеет п-образную раму, изготовленную из труб диаметром 48 мм. Высота парника 3,5 м, длина 6 м. Для подъема и опускания купола использована тросо-блочная система с контргрузами (тросик диаметром 3,5 мм).
Купол состоит из пленки длиной 6, шириной 1,5 м и семи дюралевых дуг-полос (400 х 5 х 0,4 см), которые укреплены на горизонтальной трубе на расстоянии 1 м друг от друга. Низ дуг устанавливается на деревянный каркас из реек сечением 70 х 20 мм.
Для того чтобы парник имел жесткий купол, 3-я и 5-я дуги должны быть арочной формы, а на продольной дуге нужно выполнить растяжки.
Для обеспечения безопасности контргрузы следует смонтировать в направляющей трубе диаметром 100–102 мм.
Купол при поднятии может фиксироваться в десяти положениях с помощью кольца-крючка от блочной системы. Для этого в вертикальной трубе на разной высоте проделаны отверстия диаметром 6–8 мм.
Парник «Вигвам»
Состоит из рукава, изготовленного из полиэтиленовой пленки, шириной 1,4 м и длиной 1,5 м, который нужно надеть на веточный каркас диаметром 0,5 м. В центре этого каркаса в землю вбивают кол в рост человека, как показано на рисунке 38.

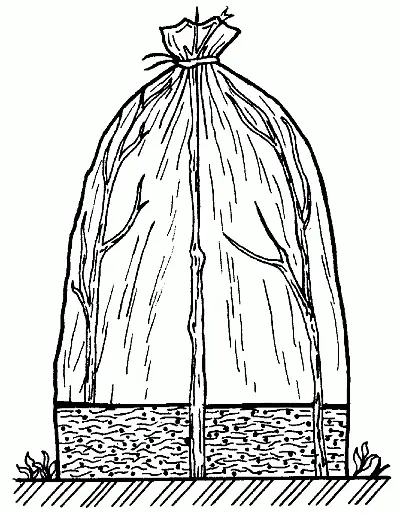

Рис. 38. Парник «Вигвам»
Верхнюю часть рукава присбаривают на колу, а нижнюю, расправив, натягивают на веточный каркас.
Снаружи между ветками каркаса вбивают 50-сантиметровые колышки для удержания пленки в раздутом состоянии.
Устройство для регулировки температуры в парнике
Так как парники возводят не только на приусадебных, но и на дачных участках, на которые обычно приезжают только в выходные дни, то небольшая автоматизация может помочь в выращивании урожая.
Так, парниковый эффект может работать во благо (при недостатке тепла весной или в холодные летние ночи), а может – во вред, когда яркое солнце доводит температуру в парнике до максимальных значений, при которых могут погибнуть даже теплолюбивые культуры.
Для того чтобы этого не случилось, предлагается устройство для саморегулирования температуры в парнике (рис. 39).

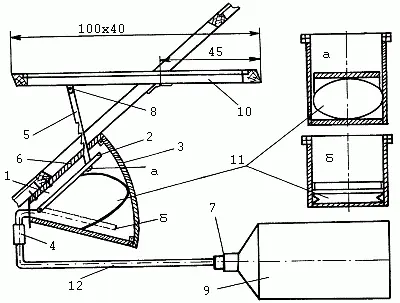

Рис. 39. Устройство для автоматического регулирования температуры в парнике: 1 – копус; 2 – клапан; 3 – смотровая крышка; 4 – соединительная муфта; 5 – толкатель; 6 – опорная пластина фрамуги; 7 – патрубок бачка; 8 – шарнир; 9 – расширительный бак; 10 – фрамуга; 11 – камера привода автомата; 12 – трубопровод; а – фрамуга открыта; б – фрамуга закрыта (размеры даны в см)
Главное достоинство данного устройства состоит в том, что не нужен внешний источник энергии (за исключением солнца), а рабочим телом является самый обычный воздух.
Автоматический регулятор имеет в своем составе секторный корпус из тонкого дюралюминия, поворотный клапан, смотровую крышку и толкающее звено. Исполнительным элементом, приводящим в движение створку фрамуги, служит камера от футбольного мяча, соединенная шлангом с расширительным баком объемом примерно 30 л.
Принцип работы этого устройства таков. Если температура в парнике поднимается выше 25 °С, то воздух в расширительном баке тоже нагревается и, значит, увеличивается в объеме. Избыток воздуха наполняет футбольную камеру, она увеличивается в диаметре и поворачивает клапан. Тот, в свою очередь, через толкающее звено приоткрывает створку фрамуги.
Когда температура снижается до 25 °С, воздух в расширительном баке охлаждается и уменьшается в объеме, следовательно, станет меньше и футбольная камера. При этом створка фрамуги под действием собственного веса закроется. Это устройство можно устанавливать как наклонно, так и вертикально. Оно не требует особого ухода или регулировки в течение всего лета.
Устройство для автоматического полива
Основа этого устройства – бочка на 200 л, в дне которой проделано отверстие с установленным выходным клапаном от сливного бачка унитаза, который соединен проволочной тягой с пусковым электромагнитом.
На верху бочки делают еще одно отверстие и вставляют в него входной клапан сливного бачка. Соединяют с водопроводом (рис. 40).

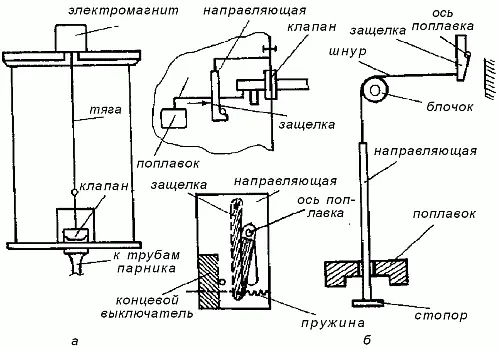

Рис. 40. Устройство для автоматического полива:
а – емкость с управляющим устройством; б – защелка с коневым выключателем
Ось поплавка движется в направляющей с запорной защелкой, которые выполнены из листового металла. Запорная защелка, которая соединена капроновым шнуром через блочок с направляющей, удерживает ось поплавка в верхнем положении (поступление воды из водопровода в бочку прекращается).
