Евгения Сбитнева - Фундаментные работы

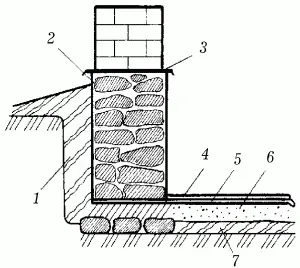

Рис. 19. Гидроизоляция фундаментов традиционными рулонными материалами: 1 – глина; 2 – слой цементного раствора, снаружи покрытый битумом; 3 – гидроизоляция; 4 – цементный пол; 5 – гидроизоляция; 6 – слой керамзита; 7 – глина.

В домах с подвалом рекомендуется устраивать двухуровневую гидроизоляцию: первый уровень размещают в фундаменте на уровне пола подвала, а второй – в цоколе, на 20 см выше поверхности отмостки, при этом стены и пол подвала изолируют.

Если уровень грунтовой воды ниже уровня пола подвала, то с наружной стороны соприкасающиеся с грунтом стены покрывают битумом. На пол кладут слой жирной глины, уплотняют, покрывают слоем бетона, выравнивают и выдерживают в течение 14 дней.

По истечении указанного срока поверхность пола покрывают слоем битума и наклеивают два слоя рубероида или другого изоляционного материала. Сверху покрывают цементным раствором и железнят.

Для защиты конструкций фундамента по периметру всего дома устраивают подмостку шириной не менее 700 мм.

Механизм работы гидроизоляционных материалов проникающего действия можно рассмотреть на примере разработанной на основе минерального сырья смеси «Гидротекс», выпускаемой в России. Этот материал уникален тем, что в нем сочетаются признаки традиционных и проникающих защитных материалов.

Перед работой сухие смеси «Гидротекс» растворяют в воде, после чего наносят на предварительно увлажненную, очищенную от грязи поверхность. Гладкие поверхности зачищают песком под высоким давлением.

Химически активные вещества гидроизоляционных смесей (кварцевый песок и активирующие добавки) проникают в пористую структуру бетона, где образуют нерастворимые нитевидные кристаллы, заполняющие микротрещины, поры и капилляры бетона. В результате уплотненная структура бетона перекрывает доступ воде (но не воздуху).

Глубина проникновения материала «Гидротекс» в структуру бетона составляет 100 мм, в зависимости от плотности бетона (рис. 20).

Рис. 20. Принцип работы гидроизолирующих материалов проникающего действия: а – слой гидроизолирующего материала; б – новое покрытие; в – кристаллы, проникающие в бетон.

Основные достоинства материалов проникающего действия, подобных смесям «Гидротекс», таковы:

– высокие физико-механические свойства;

– создание надежного водонепроницаемого барьера;

– возможность использования как с внутренней, так и с наружной стороны сооружения;

– простота применения (даже начинающий строитель сможет использовать такие средства);

– экологически чистые компоненты;

– не токсичны.

Шовную гидроизоляцию применяют для защиты швов и стыков подземных и надземных конструкций от влаги. Гидроизоляционный шовный материал состоит из цемента, кварцевого песка и активирующих добавок. Эффект гидроизоляции достигается за счет химически активных компонентов, а также увеличения состава в объеме.

Основные характеристики шовной гидроизоляции:

– нетоксична;

– может применяться как на сухой, так и на влажной бетонной поверхности;

– предел прочности на сжатие составляет 18 Мпа;

– водонепроницаемость – W10;

– морозостойкость – F200;

– высокая коррозионная стойкость.

Сухую смесь разводят водой комнатной температуры, тщательно перемешивают и наносят на подготовленную поверхность. Раствор рекомендуется готовить в количестве, которое можно использовать в течение ближайших 30 минут.

Заметные трещины, сколы или швы расширяют по всей длине и расчищают на глубину до 2,5 см. Подготовленную поверхность увлажняют, после чего наносят сначала слой грунтовки, а через 5–6 часов – шовный раствор.

В защите фундамента от вредного воздействия дождевых и талых вод нуждается не только подземная часть фундамента, но и цоколь. Гидроизоляция должна не только противостоять потокам воды во время таяния снега или ливневых дождей, но и предохранять стенки фундамента от капиллярной влаги, предотвращать впитывание воды его поверхностями.

Гидроизоляцию обычно выполняют в обеих плоскостях – вертикальной и горизонтальной. Для создания горизонтального слоя гидроизоляции под основание фундамента и в местах его сочленения со стенами укладывают рулонные водонепроницаемые материалы.

Для защиты вертикальных поверхностей стенок можно несколько раз обмазать их битумом. Однако такой способ эффективен только в том случае, если дом устраивается на сухом грунте. Дело в том, что срок службы битума невелик, уже через 3–3,5 года он начинает покрываться трещинами, а исправить это, к сожалению, уже невозможно.

Таким образом, лучше не экономить на возведении фундамента и пользоваться передовыми материалами для обмазочной гидроизоляции – такими, как, например жидкое стекло.

В отличие от битума этот материал не утрачивает своих свойств со временем. Кроме того, при устройстве фундамента на влажном грунте этот вариант является наиболее предпочтительным.

Нередко в качестве обмазочной гидроизоляции используют современные гидроизоляционные материалы типа «ЛАХТА» на основе портландцемента и кварцевого наполнителя, удерживающих воду в процессе твердения, повышающих водостойкость и ускоряющих схватывание.

В процессе работы этот материал рекомендуется наносить на предварительно очищенную, обеспыленную и обезжиренную поверхность (она может быть влажной) с помощью кисти или валика, слоем, толщина которого не превышает 3 мм. Для повышения прочности гидроизоляционного покрытия через 2 часа после нанесения первого слоя следует нанести второй слой такой же толщины.

Гидроизоляцию цоколя можно произвести оклеечным способом. Он наиболее эффективен в случае, если уровень грунтовых вод высок, а в проекте сооружения планируется подвал или цокольный этаж. В данном случае по всему периметру фундамент защищают современными рулонными материалами (стеклоизолом или геомембранами).

В настоящее время строители используют еще один эффективный метод защиты фундамента, так называемый метод проникающей гидроизоляции. Он заключается в следующем: на влажную поверхность фундамента наносят специальные составы, которые, попадая в заполненные влагой микротрещины и поры, кристаллизуются и закупоривают их. При этом при образовании новых трещин процесс самопроизвольно возобновляется. Действие этих веществ продолжается до тех пор, пока в обработанной поверхности сохраняются свободные активные вещества защитных составов.
