В зависимости от заглубленности различают следующие типы фундаментов:

– сильнозаглубленные;

– малозаглубленные;

– незаглубленные.

На территории средней полосы России принято устройство сильнозаглубленных фундаментов, мало– и незаглубленные применяют только в южных регионах.

Сильнозаглубленные фундаменты целесообразнее применять в северных района, а также на территории средней полосы России.

Сильнозаглубленный ленточный фундамент представляет собой конструкцию из бетонных блоков размером 300 х 300 х 450 мм. Блоки укладывают на цеметном растворе в три ряда по высоте с армированием межрядных плоскостей армировочной сеткой. Фундамент возводят на песчаной подушке толщиной 15–20 см. Общее заглубление фундамента (с учетом песчаной подушки) составляет 90 см. Высота фундамента от земли составляет 40–45 см.

Устройство малозаглубленных фундаментов позволяет значительно снизить объем земляных работ и расходы на материалы за счет уменьшения глубины закладки фундамента. При действии сил морозного пучения по касательной боковые грани фундаментов необходимо выполнять наклонными с расширением книзу, а пазухи траншей заполнять песчаной подушкой с послойным уплотнением. Также дополнительно рекомендуется сделать обмазку выровненных боковых поверхностей различными противопучинистыми материалами.

Малозаглубленный ленточный фундамент представляет собой бетонную конструкцию шириной 30–50 см, высотой 20–50 см, уложенную с небольшим заглублением на песчаную подушку (рис. 27).

Рис. 27. Устройство малозаглубленного фундамента: а – на подсыпке; б – на подсыпке в траншее; в – жилых строений; г – деревянных домов; д, е, ж – на подсыпке с утеплением; 1 – фундамент; 2 – подсыпка из непучинистого материала; 3 – утепление; 4 – водоотводные канавки поперек подсыпки через каждые 2–3 м; 5 – уплотненный торф; 6 – теплоизоляция.

В зависимости от строения и степени пучинистости грунта блоки для фундаментов располагают следующим образом:

– свободно, без соединения между собой;

– в виде монолитного железобетона;

– соединенными между собой.

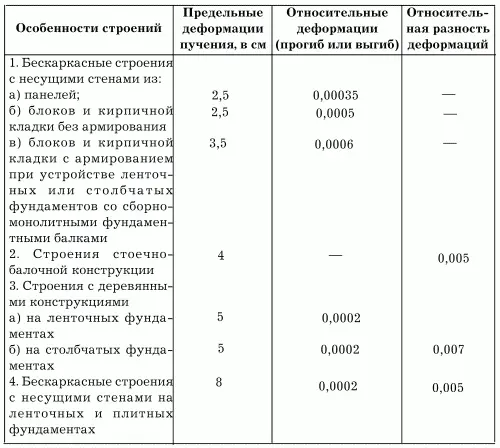

Деформации оснований фундаментов не должны превышать норм, допустимых для малозаглубленных фундаментов (табл. 6).

При устройстве фундаментов в средне-и сильнопучинистых грунтах основания скрепляют между собой балками или различными поясами усиления (например, железобетонными). В этих условиях также устраивают фундаменты из трапециевидных блоков, размещенных в траншее на засыпке из непучинистых материалов.

Суть устройства фундамента такого типа заключаются в следующем: при проявлении нормальных сил морозного пучения происходит выпирание непучинистого материала через треугольные вырезы блоков, в результате чего действие и величина этих сил становятся значительно слабее.

Для усиления фундамента в зоне сезонного промерзания грунтов, а также для повышения устойчивости против воздействия сил пучения фундамент устраивают в виде открытой оболочки с опорной подушкой в верхней части. При этом сама полость оболочки может быть заполнена грунтом-дренажем (рис. 28).

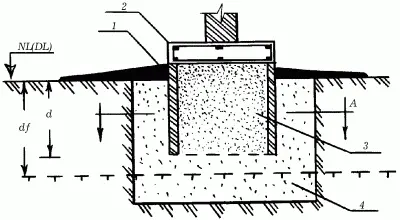

Рис. 28. Устройство малозаглубленного фундамента в виде открытой оболочки: 1 – оболочка; 2 – опорная подушка; 3 – грунт-дренаж; 4 – песчаная подушка.

Песчаную (или щебеночную) подушку укладывают под оболочкой цилиндрической, квадратной, прямоугольной и любой другой формы. Дополнительно поверхность оболочки промазывают горячим битумом или смолой.

Если деформация фундамента в сезонные периоды промерзания и оттаивания превышает допустимые пределы, рекомендуется использование специальной теплозащиты (рис. 29).

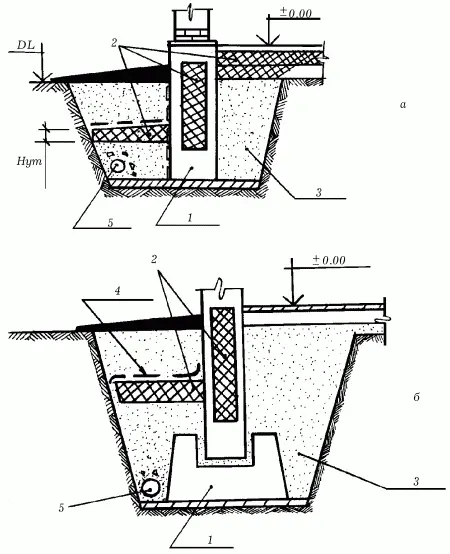

Рис. 29. Устройство теплоизоляции в малозаглубленных фундаментах: а – ленточный фундамент; б – столбчатый фундамент; 1 – цемент; 2 – теплоизоляция; 3 – песчаная подушка; 4 – гидроизоляция; 5 – дренаж.

Расположенная на небольшой глубине рядом с фундаментной стеной теплоизоляция замедляет отдачу тепла и значительно уменьшает глубину промерзания грунта.

В качестве теплоизоляционного слоя применяют минераловатные плиты или пенопласт, а также легкие сыпучие материалы (рис. 30). При использовании подобных материалов большое значение имеют следующие их свойства:

– теплоизолирующая способность;

– прочность;

– долговечность.

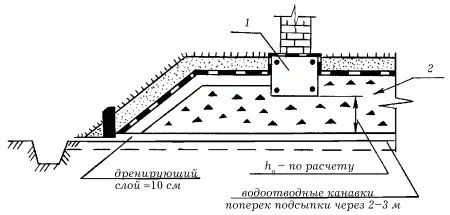

Рис. 30. Устройство малозаглубленного фундамента на теплоизоляционной подушке: 1 – малозаглубленный фундамент; 2 – теплоизоляционная подушка.

Положительную температуру грунта поддерживают также с помощью электрического кабеля, проложенного вокруг фундамента.

Незаглубленные фундаменты устраивают при отсутствии сил морозного пучения. Основные мероприятия по обеспечению устойчивости строений в таком случае сводятся к подготовке основания с последующим устройством фундаментов.

Выше отмечалось, что при использовании песчаных подушек под фундаментами силы морозного пучения значительно уменьшаются. Происходит это за счет упругости непучинистых материалов. В качестве материалов для подушек рекомендуется использовать крупно– и среднезернистый песок, мелкий щебень, керамзит, котельный шлак и пр. Ленточные фундаменты под кирпичные и блочные строения, возводимые на среднепучинистых и сильнопучинистых грунтах, соединяют в горизонтальную раму, которая выравнивает деформацию основания от пучения в период промерзания грунта, а также во время весеннего отттаивания. Этот же принцип применяют и при устройстве столбчатых фундаментов.

Заглубление песчаной подушки, ее высота, а также армирование фундаментов определяют так же, как и при устройстве малозаглубленных фундаментов на пучинистых грунтах.

Незаглубленный ленточный фундамент представляет собой элемент высотой примерно 20–25 см и толщиной 30–50 см. Толщина песчаной подушки зависит от степени пучинистости грунта.
