Кладка может осуществляться порядным, ступенчатым и смешанным способами. Последовательность кладки показана на рис. 58.

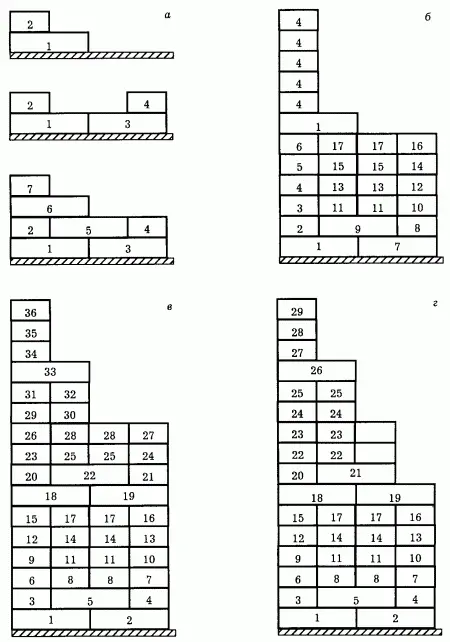

Рис. 58. Последовательность кладки кирпича: а – однорядная система перевязки; б – многорядная система перевязки; в, г – многорядная система перевязки смешанным способом.

Порядный способ с одной стороны очень простой, с другой – трудоемкий, так как кладку каждого последующего ряда можно начинать лишь после укладки верст и забутки предыдущего.

Этот способ применяют преимущественно при кладке по однорядной системе перевязки. Однако чтобы облегчить труд, рекомендуется следующий порядок: после укладки тычковых кирпичей наружной версты укладывают ложковые кирпичи 2-го ряда наружной версты, затем внутренние версты и забутку.

В этом случае реже приходится переключаться с наружных верст на внутренние, чем при кладке сначала полностью одного ряда, а затем другого.

Ступенчатый способ состоит в том, что сначала выкладывают тычковую версту 1-го ряда и на ней наружные ложковые версты от 2-го до 6-го ряда. Затем кладут внутреннюю тычковую версту ряда и порядно пять рядов внутренней версты и забутки. Максимальная высота ступени при этой последовательности составляет шесть рядов. Этот способ рекомендуется при многорядной перевязке кладки.

Смешанным способом выкладывают стены при многорядной перевязке. Первые 7–10 рядов кладки выкладывают порядно. При высоте кладки 0,6–0,8 м, начиная с 8–10 рядов, рекомендуется применять ступенчатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в два кирпича и больше, становится трудно.

В этом случае, выкладывая верхние ряды наружных верст, можно опираться на нижние ступени кладки, что значительно облегчает работу.

Кладку из кирпича начинают с закрепления угловых и промежуточных порядовок (рис. 59). Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости.

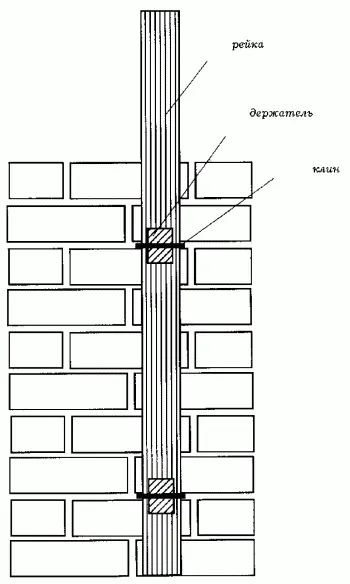

Рис. 59. Крепление порядовки к кладке.

Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10–15 см друг от друга.

После закрепления и выверки порядовок по ним выкладывают маяки (убежные штрабы), располагая их на углах и на границе возводимого участка (рис. 60). Затем к порядовкам зачаливают шнуры-причалки.

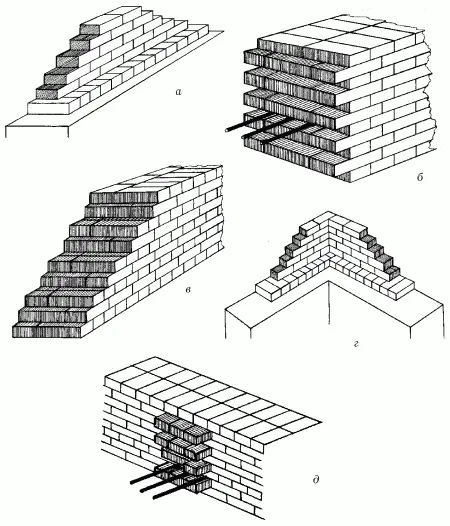

Рис. 60. Штрабы: а – вертикальная на прямом участке; б – убежная; в – убежная промежуточная (маяк); г – вертикальная в месте примыкания другой стены; д – убежная угловая (маяк).

При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3–4 мм (рис. 61). Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку.

Рис. 61. Установка причального шнура: а – причальная скоба; б – перестановка скобы; в – предупреждение провисания шнура.

Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение получают линию натяжения шнура-причалки для следующего ряда. Чтобы причальный шнур не провисал между маяками, под него подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур. Маячные клинья укладывают через 4–5 м с выступом за вертикальную плоскость стены на 3–4 мм. Шнур-причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки.

Дальнейший процесс возведения кладки зависит от принятого порядка кладки: порядного, ступенчатого или смешанного.

В процессе кладки необходимо соблюдать следующие общие требования и правила.

1. Стены и простенки следует выполнять по единой системе перевязки швов – многорядной или однорядной (цепной). Для кладки столбов, а также узких простенков (шириной до 1 м) внутри зданий следует применять трехрядную систему перевязки швов. Тычковые ряды в кладке должны укладываться из целых кирпичей.

2. Независимо от принятой системы перевязки швов укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).

3. При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и других сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

4. Применение половинок кирпича допускается только в кладке забутовочных рядов и нагруженных каменных конструкций (участки стен под окнами и т. п.).

5. Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением кладки впустошовку.

6. При использовании неполномерных кирпичей, необходимо укладывать их отколотой стороной внутрь кладки, а целой наружу.

7. При возведении с использованием однорядной (цепной) перевязки прямых стен, имеющих по толщине нечетное число полукирпичей (например, полтора), первую – наружную версту 1-го ряда укладывают тычковыми кирпичами, а вторую – ложковыми. При кладке стен, имеющих по толщине четное число полукирпичей, например, два, 1-й ряд начинают с укладки тычков по всей ширине стены, во 2-м ряду верстовые кирпичи кладут ложками, забутку – тычками.

8. При кладке стен большей толщины в верстовых рядах во 2-м ряду над тычками кладут ложки, а над ложками – тычки. Забутку во всех рядах выполняют тычками.

9. Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при кладке при однорядной системе перевязки получают, укладывая в начале стены трехчетвертки. При возведении стены в полкирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в один кирпич в ложковом ряду в начале ее располагают в продольном направлении две трехчетвертки, а в тычковом ряду, как обычно, – целый кирпич. В тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом – три трехчетвертки в продольном направлении стены.
