Провода к светильникам прокладывают сверху через потолок, а проводку к розеткам, выключателям – внутри помещений снизу. Вертикальная прокладка проводов нужна лишь при центральном распределении и между полом и выключателями, так как розетки устанавливают внизу стен. Провода прокладывают по кирпичной стене и покрывают штукатуркой или негорючим поливинилхлоридным материалом.

При прокладке проводов в бесшовном сплошном полу нужно предусмотреть надежное покрытие определенной толщины. Провода следует укладывать на основу пола и надежно закреплять, особенно в тех случаях, когда бесшовный сплошной пол наносят на жидкую массу. При устройстве канала основа пола должна быть гладкой и ровной. Следует удалить остатки штукатурки и другие загрязнения, так как неровности могут повредить электропроводку.

При проектировании унифицированных панелей и перекрытий направления каналов в них определяют исходя из кратчайших путей для проводов. Каналы в панелях пересекаются с гнездами под выключатели, розетки или оканчиваются этими гнездами, предназначенными для коробок под электроустановочные устройства (рис. 29).

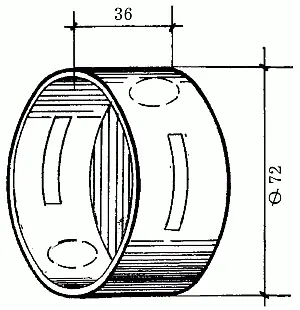

Рис. 29. Коробка под электроустановочные устройства

В тех местах, где каналы выходят из панелей и перекрытий, располагаются узлы соединения проводов (рис. 30). Концы проводов свариваются, изолируются и заделываются цементным раствором или гипсом. В жилых домах, кроме скрытой проводки, часто применяются также электротехнические плинтусы, представляющие собой длинные узкие пеналы с продольными перегородками.

Рис. 30. Соединение проводов в ответвительной коробке

Плинтусы (рис. 31) служат для прокладки электрических и телефонных линий, телевизионных кабелей, проводов радиотрансляционной сети.

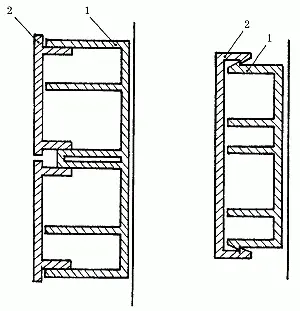

Рис. 31. Плинтусы электротехнические: 1 – основание; 2 – крышка

Изготавливают их из трудносгораемой пластмассы. Плинтус имеет крышку из того же материала, которая защелкивается на пенале пружинящими боковыми стенками. Располагаются плинтусы в помещениях на стенах у пола, потолка и по периметру дверных проемов.

Прокладка многих видов скрытой электропроводки – дело сложное даже для квалифицированного домашнего электрика. Возможности мастера при прокладке новой электропроводки обычно ограничены только применением ее открытых видов или проводки под последующую штукатурку.

До начала монтажа электропроводки определяются точные места для установки группового щитка, светильников, розеток, стационарных электроприборов. Затем размечаются пути прокладки проводов, места их поворотов и проходов через стены. Если вы размечаете открытую проводку, не забудьте наметить места под крепления проводов.

При разметке вам следует помнить, что высота установки розеток в жилых помещениях выбирается исходя из назначения помещения, удобств подключения электроприборов, интерьера. Общепринятая высота размещения розеток – 50–80 см от пола. Выключатели располагают на высоте 1,5 м. У входной двери в помещение выключатель не должен загораживаться открытой дверью. В целях предотвращения несчастных случаев в детских комнатах розетки и выключатели размещают повыше, на недоступной маленьким детям высоте, примерно 1,8 м от пола.

Выключатели и розетки для туалетных и ванных комнат располагаются, как правило, снаружи в коридоре, так как эти помещения характеризуются повышенной влажностью. Не разрешается размещать также розетки вблизи заземленных металлических устройств – водопроводных и газовых труб, батарей центрального отопления, раковин, газовых и электрических плит. Расстояние от таких устройств до розетки должно быть не меньше 50 см.

На стене, разделяющей две комнаты одной квартиры, розетки ставятся, как правило, с каждой стороны стены друг напротив друга и включаются параллельно через пробитое в стене отверстие. Независимо от способа проводки соединения и ответвления проводов в помещениях выполняются в соединительных и ответвительных коробках.

Необходимо позаботиться о том, чтобы изоляция была равноценной по электрической прочности изоляции основной части провода, а места соединений не испытывали механических воздействий.

Для надежности контакта заземляющий и нулевой защитный провода соединяются между собой только посредством сварки, а к электроприборам, подлежащим заземлению или занулению, они подключаются при помощи болтовых соединений.

Хозяева домов нередко предусматривают установку на кухне стационарных электрических плит, имеющих металлические корпуса. Для их зануления от квартирного щитка прокладывается отдельный проводник сечением, равным сечению фазного провода. Он должен быть подсоединен к нулевому защитному проводнику питающей сети перед счетчиком электроэнергии.

В электрическую линию, состоящую из проводников, которые обеспечивают защитное заземление или зануление, не должны входить предохранители и выключатели. Этого требует техника безопасности, поскольку в случае срабатывания защиты все приборы, которые соединяет эта групповая линия, окажутся под опасным напряжением.

В отверстиях перекрытий укрепляются специальные металлические крюки, на которых подвешиваются потолочные светильники (рис. 32). Подвесы светильников должны быть изолированы от этих крюков пластмассовой трубкой.

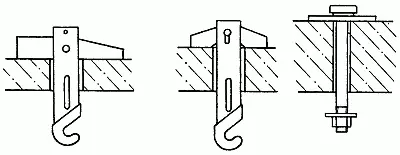

Рис. 32. Металлические крюки, предназначенные для крепления светильников

На некоторых типах проводов, отличающихся большой жесткостью и прочностью, светильники можно вешать и без крюков. Но использовать вместо крюков сами питающие провода можно только для подвески легкой осветительной арматуры и лишь в том случае, если провода изготовлены для этой цели. В любом случае контактные зажимы в патроне и в соединительной колодке на потолке не должны испытывать механическую нагрузку.

Несмотря на то что сейчас уже не выпускаются патроны для ламп накаливания с токоведущей винтовой гильзой, они все еще встречаются в эксплуатации. Токоведущие гильзы в таких патронах должны быть присоединены к заземленному нулевому проводу, а центральный пружинящий контакт патрона – к фазному проводу, как того требуют правила техники безопасности. В выпускающихся в настоящее время патронах с изолированной гильзой цоколь вставляемой в них лампочки оказывается под напряжением только после того, как он полностью утоплен в изолированном корпусе патрона. Такие лампы намного безопаснее в эксплуатации.
