Елена Тесля - «Умный дом» своими руками. Строим интеллектуальную цифровую систему в своей квартире

Ведь такие системы достаточно легко настраиваются при помощи обычного компьютера. Да и компьютерные сети развиваются быстро, так что запрограммировать действия дома удаленно было бы наиболее удачным решением. И все же пока такие системы требуют значительных средств. Исключением среди дорогостоящих систем является технология X-10, с которой мы и начнем.

Самая распространенная на сегодняшний день технология для построения «умного дома» – X-10 . Она появилась еще в начале 80-х годов прошлого века и стала первой системой, сделавшей возможной наиболее простую автоматизацию дома. При нажатии одной кнопки происходит сразу несколько событий, а не одно, как мы привыкли. То есть одной кнопкой можно включить, например, микроволновую печь, чайник и свет в столовой. Также команды для действий системы могут подаваться датчиками движения, освещенности, влажности и т. д. Более того, все, что необходимо связать в систему под единым управлением, интегрируется в нее за считанные часы.

Подаваемые с пультов управления или контроллеров сигналы принимаются исполнительными модулями: выключателями, регуляторами, реле, приводами. Этими модулями оснащается каждый элемент, который включается в систему.

Работает эта система при помощи обычной электропроводки (220 В, 50 Гц), по которой передаются информационные сигналы. Именно поэтому X-10 настолько распространена – ведь не нужно строить ничего лишнего или прокладывать новые кабели, все и так присутствует в наших домах.

ИНТЕРЕСНО

Впервые формат стандарта X-10 был представлен в 1978 году. С тех пор эту технологию используют для систем управления зданиями многие компании (в том числе General Electric, RCA, IBM, Philips, Magnavox, Gemini, Leviton, Radio Shack, ATI, Black & Decker и др.), а количество устройств, проданных за это время, уже перевалило за сто миллионов.

Торговая марка X-10 принадлежит американской корпорации, основанной в Сиэтле. Название она унаследовала от протокола передачи данных.

Технология X-10 построена на принципе самообучения: при нажатии на кнопку дольше обычного система входит в режим обучения. Подобный выключатель изображен на рис. 1.10. Владелец зажигает свет или выключает необходимые приборы, а выключатель все это запоминает. Затем этот выключатель сможет проделать эту же последовательность действий уже сам, без помощи хозяина. Таким способом настраиваются различные программы, будь это «уборка», когда включается весь имеющийся свет в доме, или «кинотеатр», когда весь свет гасится, а экран готовится к просмотру фильма.

Рис. 1.10.Программируемый переключатель освещения X-10

X-10 не требует наличия центрального процессора: каждое устройство получает индивидуальный адрес, по которому его найдет отправленная с пульта команда. И все же центральный процессор не повредит. Если у вас есть компьютер, вы можете использовать его в качестве такого устройства. Для связи компьютера с модулями X-10 существуют специальные программы (рис. 1.11). Интересно, что все время включенным компьютер держать необязательно: модули и так запомнят и выполнят необходимые команды. Телефон также можно включить в систему. В таком случае отдавать команды и получать информацию можно будет, просто позвонив по телефону.

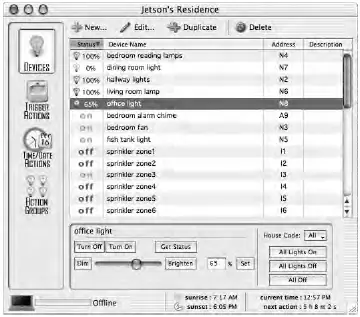

Рис. 1.11.Программа Indigo для управления модулями при помощи компьютеров

Наращивание и изменение модулей X-10 можно производить практически постоянно. Причем любой модуль начинает работать сразу после установки. А это значит, что вы можете заставить ваш дом «умнеть» постепенно: сначала установив пульт и один модуль, затем еще один, затем еще… Так, глядишь, со временем можно выстроить целую систему, управляющую домом.

Кроме прочих достоинств X-10 можно назвать ее низкую стоимость. На сегодняшний день системы, построенные на этой технологии, наиболее дешевы. Правда, профессионалы считают, что X-10 дискредитирует понятие «умный дом», так как электросеть не всегда достаточно надежна, а для действительно «умного дома» этот пункт очень важен.

Недостатков у технологии X-10 тоже достаточно. Во-первых, из-за передачи сигналов по электросети скорость их передачи достаточно низка. Во-вторых, организация более сложных систем затруднена из-за недостаточных возможностей обратной передачи информации от электроприборов. Следовательно, очень сложную систему лучше все-таки строить на основе других технологий. В-третьих, существует ограничение на количество управляемых групп – до 256. Еще один недостаток – при использовании трехфазных сетей в доме или квартире, то есть при использовании мощных проточных водонагревателей или подобной техники, возможны проблемы. Впрочем, этот недостаток легко исправляется при помощи установки повторителей сигнала и фильтров. Некоторые импульсные блоки питания, используемые в компьютерах, спутниковых ресиверах и т. п., а также люминесцентные лампы глушат сигнал X-10 – это также исправимо при помощи установки соответствующих фильтров. Последний и самый, пожалуй, забавный недостаток X-10 – это, как ни странно это звучит, соседи. Если ваш сосед установит у себя дома систему X-10, ваша техника случайно может начать получать сигналы из его сети, а следовательно, начнет делать то, что вы не заказывали (и наоборот: вы получите возможность управлять чужими устройствами). Однако и это «лечится» установкой специальных фильтров. Так что возможного риска несанкционированного доступа по электросети к устройствам X-10 можно не бояться, если организовать все правильно.

Впрочем, для наших целей технология X-10 подойдет в самый раз. Мы не собираемся полностью отдаваться на волю технологического разума, так что X-10 нас вполне удовлетворит.

Впрочем, коснемся и остальных технологий.

C-Bus является одной из распределенных систем управления «умного дома». Каждый программируемый контроллер этой системы может «обучаться». Сеть таких контроллеров может управлять домом, а контроллеры присутствуют во всех звеньях системы: выключателях, датчиках, диммерах и т. д. Каждое звено системы оснащено памятью, не повреждающейся при сбоях в подаче электроэнергии. Это делает систему, построенную на шине C-Bus, особенно надежной. Именно поэтому на основе C-Bus построены наиболее сложные и безопасные системы.

ИНТЕРЕСНО

C-Bus является основным брендом компании Clipsal. Эта система была установлена на главном стадионе Сиднея, построенном к Олимпиаде 2000, в Доме оперы Сиднея (Sydney Opera House), на манчестерском стадионе (Manchester Commonwealth) и McLaren Mercedes. Другие пользователи этой технологии – знаменитые музеи, стадионы и самые грандиозные сооружения в мире.
