Наталия Волкова - Мужская одежда. Технология пошива

4. Ширина шага.

Я 2Я 3= (Обед + Побед) – (Сб + Пб) = (56 + 12) – (54 + 2) = 12 см.

Через точку Я 3проводят вертикаль вверх и на пересечении с линией ягодиц ставят точку Б 3. От точек Т 0и К 0влево по горизонталям последовательно откладывают 1,5 и 1 см и ставят соответственно точки Т и К. Линию переднего среза проводят через точки Т, Б, Я, К и Н.

Через точку Я 1проводят вертикаль вверх и на пересечении с линией бедер ставят точку Б 11. Ширина внутренней половинки брюк на линии талии определяется суммой отрезков:

ТТ 2+ Т 11Т 3= 10,2 + 2,5 = 12,7 см

(Т 11Т 3= 2,5 см – постоянное число).

5. Ширина боковой половинки по линии талии:

TT 1= Ст – (TT 2+ T 11T 3) = 41,2 – 12,7 = 28,5 см.

Т 2Т 3= 28,5 – (ТТ 2+ Т 11Тз) = 28,5 – 12,7 = 15,8 см.

Из точки Т радиусом TT 1проводят дугу вверх и на хорде дуги откладывают 1/20 Cб: T 1T 11= 1/20 x 54 = 2,7 см.

Точки Т 11и Т соединяют плавной линией.

6. Построение задней средней линии.

Для построения бокового среза (задняя средняя линия) от точки Б 11влево по горизонтали откладывают 0,7 см и ставят точку Б 1. Через точки Т 11, Б 1, Я 1, K 1проводят плавную линию, создавая необходимую конфигурацию брюк в области бедра.

7. Линия банта и сидения.

Линию банта и сидения проводят через точки Т 2, Б 2, Б 3и Т 3. Отрезок Т 3Б 3проводят с прогибом от середины на 1 см.

В данном построении брюк может быть использовано измерение дуги через паховую область Дпоб.

Для контроля длины линии сидения вторая боковая половинка брюк строится аналогично внутренней половинке брюк, но без линии банта и сидения.

T'T' 11= TT 11

Б'Б' 1= ББ 1

Я'Я' 1= ЯЯ 1

K'K' 1= KK 1

Н'Н' 1= НН 1

Н'Н' 11= НН 11

Если данные брюки проектируют с вытачками или складками, их располагают на боковой половинке брюк.

Необходимые мерки:

Ст = 36,5

Сб = 50

Cбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

Рис. 10. Удлиненные шорты

Чертеж дан: 46-й размер, II рост

Построение чертежа.

Удлиненные мужские шорты строятся на базисной основе брюк. Длина шорт колеблется на уровне колена или на 10-15 см ниже. Кроме основных измерений определяют обхват под коленом Опк (в зависимости от модели).

Рис. 11. Чертеж удлиненных шорт

1. Линия низа.

От точки К вниз по линии сгиба откладывают отрезок КП = 10-15 см (желаемую длину).

Затем определяют ширину низа. Прогиб прямой П 11П 21от середины вверх – 1 см. ПН 0= 1 см.

2. Ширина низа.

Ширина низа определяется произвольно. На боковом шве внизу можно сделать декоративную застежку. Для этого делается разрез – шлица – длиной 9-10 см, шириной 2 см. Низ также можно оформить манжетами. Все остальные построения выполняют обычным способом.

Необходимые мерки:

Ст = 36,5

Сб = 50

Cбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

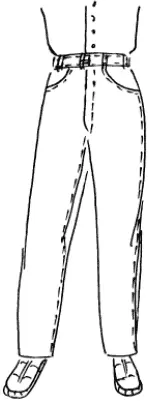

Рис. 12. Брюки-«банан»

Чертеж дан: 46-й размер, II рост

Построение чертежа.

Форма брюк-«банан» достигается расширением вверху и заужением книзу. Ширина низа брюк – 17-19 см. При плотном облегании брюк внизу используют измерение обхвата щиколотки Ощ.

Рис. 13. Чертеж брюк-«банан»

1. Построение бокового среза.

Для построения бокового среза передней половинки точки Н 1и Б 1соединяют вспомогательной прямой. От точки К 1влево по горизонтали откладывают 1,5-3 см и ставят точку K 01. Через точки Т 11, К 01и Н 1проводят плавную линию.

2. Построение шагового среза.

Для построения шагового среза точки Н 2и Б 21соединяют вспомогательной прямой. От точки К 2вправо по горизонтали откладывают 1,5 см и ставят точку К 02.

Ширину шага передней половинки увеличивают на 3 см, т. е. Я 21Я 22= 3 см.

Через точки Я 22, К 02и Н 2проводят плавную линию.

Боковой срез задней половинки совмещают с боковым срезом передней половинки в точках Н 1, К 01и Б 1.

Для построения шагового среза задней половинки ширину шага сокращают на величину, равную расширению на этом участке передней половинки, Я 6Я 23= Я 21Я 22.

Шаговый срез задней половинки совмещается с шаговым срезом передней половинки в точках Н 2, K 02 и Я 22.

После раскроя брюк следует приступить к сборке изделия. Здесь существует определенная очередность. Начинать сборку всегда следует с мелких деталей и далее по предложенной ниже схеме:

• стачать вытачки на передних и задних половинках; если модель предусматривает кокетку, то соединить ее с задними половинками брюк;

• отутюжить передние половинки брюк;

• соединить передние половинки с подкладкой;

• на передних и задних половинках брюк обработать карманы, если они есть. Приутюжить;

• стачать боковые и передние срезы швом шириной 10 мм, уравнивая верхние срезы и надсечки. Стачивание боковых срезов выполняют по передним деталям. Это одно из наиболее заметных мест, малейшая неточность при их обработке ухудшает внешний вид изделия, отсюда высокие требования к точности выполнения этих швов;

• обработать застежку-молнию, соединяя две половинки изделия;

• обработать пояс;

• стачать шаговой и средний шов брюк. Для этого шаговые срезы брюк должны быть соединены по контрольным точкам ровным по ширине швом. Стачивание выполняют по передним половинкам брюк. Швы разутюживают. Следует запомнить, что средний шов брюк испытывает наибольшие нагрузки при носке. Он подвергается растяжению вдоль и поперек строчки, поэтому должен быть особенно прочным. Для придания шву прочности и необходимой растяжимости его выполняют двумя строчками челночного переплетения с расстоянием между ними, равным 1 мм;

• обработать низ изделия. Для этого обметывают нижний срез брюк и пошивают его вручную (потайными стежками) или на машине (швом вподгибку). Можно также, в зависимости от модели, отделать низ брюк манжетами;

• окончательная отделка изделия.

Шлевки.Число шлевок и их размер зависят от модели. Как правило, шлевки обрабатываются швом вподгибку с одним открытым срезом с предварительно обметанным другим срезом.

Клапан заднего кармана.Подкладку клапана выкраивают уже клапана из основной ткани по 0,2 см с каждой стороны. Подкладку с клапаном складывают лицевыми сторонами внутрь и сметывают со стороны клапана прямыми стежками длиной 0,5-1 см на расстоянии от срезов 0,4 см, делая посадку основной ткани в уголках и на закруглениях. Клапан обтачивают на расстоянии 0,1 см от линии сметывания. Ширина шва – 0,5 см. Нитки сметывания удаляют, шов подрезают, оставляя 0,3 см, а в уголках 0,1-0,2 см. Затем клапаны выворачивают на лицевую сторону, а края и уголки выправляют и выметывают, образуя кант из основной ткани в сторону подкладки шириной 0,1 см. Клапан приутюживают, края клапана закрепляют отделочной строчкой на расстоянии 0,1-0,15 см. Нитки выметывания удаляют и клапан еще раз приутюживают с лицевой стороны подкладки. Затем на клапане намечают линию, определяющую ширину клапана в готовом виде.
