Иногда возникает необходимость вставить составное стекло. Его можно составлять и по вертикали, и по горизонтали.

Чаще всего стекла вставляют внахлестку, ширина напуска должна быть не более 20 мм. Методика работы такова.

В первую очередь вставляют нижнее стекло, потом верхнее, которое закрепляют, как минимум, двумя скобками и с двух сторон покрывают замазкой. При большом переплете скобок должно быть не меньше четырех. Скобки можно заменить шпильками. Скобки изготавливают из оцинкованной стали, шириной примерно 10–15 мм.

Второй способ, при котором стекла стыкуются впритык, кажется более эстетичным, поскольку шов практически незаметен. Стекла при этом должны быть одной толщины. На кромку одного из них наносят замазку и, установив стекла, прижимают друг к другу. После чего срезают замазку, а стекло вытирают. Благодаря такой предусмотрительности дуть из окна не будет. Замазку можно заменить густотертыми белилами. Это сделает шов еще менее заметным.

Составное стекло нужно для надежности фиксировать чаще, вбив с двух сторон под кромку верхнего стекла гвозди. Закрепив стекло шпильками, обмазав фальцы замазкой или установив штапики, стыки промазывают, а слой замазки заглаживают. Все описанное наглядно показано на рис. 15.

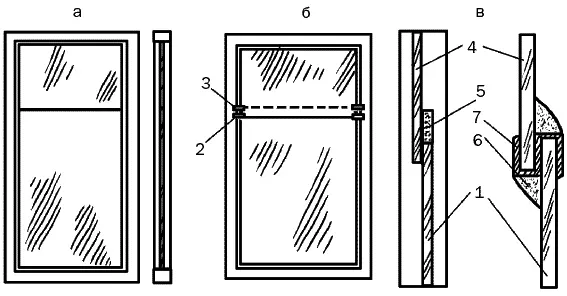

Рис. 15. Остекление составным стеклом: а – впритык; б – внахлестку; в – детали стыка; 1 – нижнее стекло; 2 – шпильки под верхнее стекло; 3 – шпилька для верхнего стекла; 4 – верхнее стекло; 5 – постельная замазка под верхнее стекло; 6 – замазка на стыках; 7 – скоба

Можно попробовать самому остеклить металлический переплет . Методика и последовательность работы остаются те же, что и способы, – на двойной замазке или эластичных прокладках. Крепеж отличается от того, что использовался при остеклении деревянной рамы. Для фиксации стекол применяют кляммеры и пружинки, изготовленные из кровельной стали, штыри и раскладки (штапики) (рис. 16).

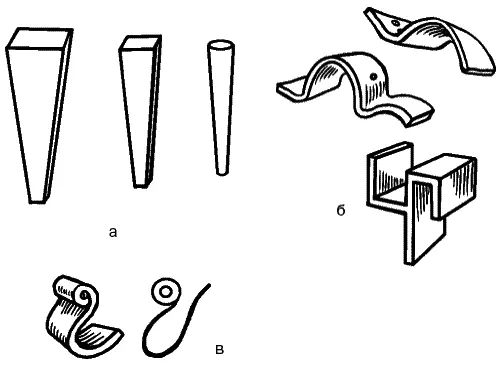

Рис. 16. Крепеж для остекления металлического переплета: а – штыри; б – кляммеры; в – пружинки

Штыри имеют конусообразную форму и выполняются из мягкой стали круглого или квадратного сечения, длиной 20–25 мм, толщиной 4–6 мм.

На штапики идет угловая сталь или алюминиевый профиль.

Рассмотрим способ остекления на двойной замазке . Стекло фиксируют штырями, для чего вынимают их из горбыльков. На фальцы наносят слой постельной замазки, кладут стекло, прижимают. В отверстия горбыльков вставляют штыри, осторожно вбивая их на место. После этого наносят слой замазки так, как было описано выше.

При остеклении можно воспользоваться кляммерами и пружинками. Первые три операции проходят без изменений. Как только будут вставлены штыри, на них надевают кляммеры или пружинки, концы штырей расклепывают. Затем кладут слой замазки, чтобы весь крепеж оказался внутри ее. Это предохранит детали от ржавления.

Вместо описанных способов можно прибегнуть к клиновым зажимам, которые, как и штыри, изготавливают из оцинкованной стали толщиной 0,5–+0,7 мм. Зажим – это клин с упором и двумя отогнутыми лапками. Работа осуществляется так (рис. 17).

Рис. 17. Остекление металлического переплета: а – закрепление стекла штырями; б – закрепление стекла пружинками и кляммерами; 1 – замазка; 2 – штырь; 3 – стекло; 4 – горбыльки; 5 – пружинка; 6 – кляммеры; в – фиксация стекла клиновыми зажимами; г – фиксация стекла эластичными прокладками и металлическим штапиками на винтах; д – фиксация стекла эластичными прокладками и стальными шпильками; 7 – лапка; 8 – упор; 9 – эластичные прокладки; 10 – винты; 11 – металлический штапик; 12 – отверстие в уголке; 13 – стальная шпилька; 14 – стальной уголок переплета

На фальцы наносят замазку, кладут на нее стекло, прижимают и фиксируют клиновым зажимом против штыря или шплинта, имеющегося в отверстии горбылька. Концы шплинта раздвигают, направляя клин узким концом вниз таким образом, чтобы упор погрузился в замазку, а лапки зажима плотно прилегали к стеклу, прижимая его к постели.

Используя прокладки, стекло вставляют, как и в деревянные переплеты, раскладки привинчивают винтами, смазав их густым составом от коррозии.

Остекление пластмассового переплета осуществляют с помощью способов на двойной замазке и эластичных прокладках с последующей фиксацией стекол штапиками на винтах. Фальцы должны быть полностью заполнены замазкой и тщательно уплотнены.

Безрамное остекление применимо до оформления балконов и лоджий. Для этого изготавливают каркас из четырех алюминиевых профилей, который должен быть выполнен абсолютно по размеру проема балкона или лоджии. Каркас крепится к стене, дверь перемещается по направляющим. Стеклянные створки находятся в одной плоскости, их можно собрать с какой-либо стороны, сложив гармошкой. Для створок применяют особые стекла, на их верх и низ наклеивают полоски из алюминиевого профиля, после чего вверху прикрепляют две пары нейлоновых роликов (на них подвешивают створку к верхней направляющей), внизу – нейлоновый диск и защелку (рис. 18).

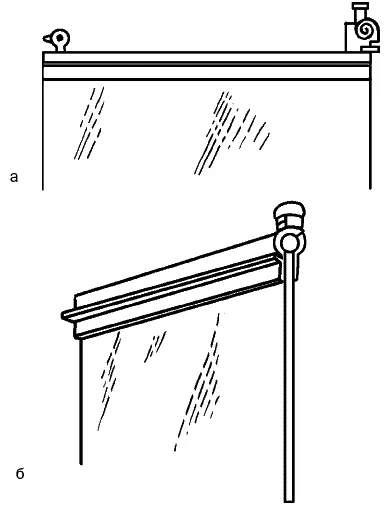

Рис. 18. Фиксация подвижных стеклянных створок: а – вращающиеся нейлоновые ролики; б – нейлоновый диск и защелка

Чтобы ролики гладко скользили, в них использованы шарикоподшипники. Когда створки закрыты, их фиксирует защелка. Между стеклами предусмотрен небольшой промежуток – в 2 мм. На одной из пар роликов имеются регулировочные болты, с помощью которых регулируют положение створок. Пластиковые уплотнители, присутствующие в комплекте со стеклами, ликвидируют зазор. Если следовать инструкции, то балкон можно остеклить таким способом самостоятельно. Таковы этапы этой не столько трудной, сколько требующей большой сосредоточенности и аккуратности работы.

1. Прежде чем установить подоконную доску и отлив, плоскость ограждающей конструкции необходимо обработать «болгаркой», срезав все неровности. Подоконную доску и верхний отлив фиксируют монтажными дюбелями и шурупами (их используют и в дальнейшем).

2. Установив и зафиксировав подоконник, на него ставят направляющие профили, причем верхний крепят к бетонной плите верхнего балкона.

3. Нижний отлив крепят к нижнему направляющему профилю. Направляющие должны устанавливаться по уровню, иначе даже небольшой наклон не позволит системе нормально работать. Кроме того, соединяемые поверхности промазывают герметиком.
