Галина Серикова - Лестницы и перила. Проектируем и строим

• лестничный марш;

• лестничная площадка;

• тетивы или косоуры;

• ограждение.

Лестничный марш (пролет), по которому осуществляются подъем и спуск, образуют ступени, состоящие из проступей и подступенков, и наклонные балки. Ширина проступи и высота подступенка определяют общую высоту лестницы и ее уклон. По своему устройству лестничные марши могут быть прямо– и криволинейными, дугообразными и др. Для поворотных лестниц, а также для тех, которые соединяют более двух этажей, полезная ширина марша должна быть равна, как минимум, 1000 мм, чтобы по ней одновременно могли проходить два человека, причем ширина маршей должна оставаться неизменной на всем их протяжении.

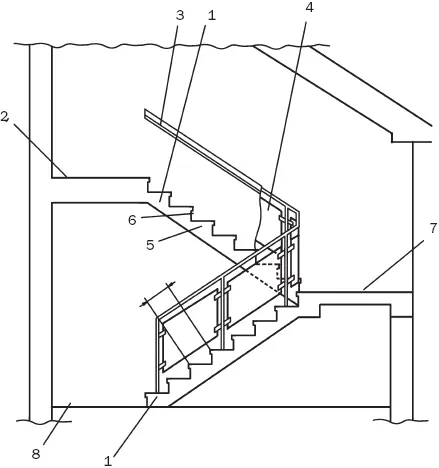

Рис. 3. Основные конструктивные элементы лестницы: 1 – лестничный марш; 2 – верхняя лестничная площадка; 3 – поручень; 4 – ограждение; 5 – проступь; 6 – подступенок; 7 – промежуточная лестничная площадка; 8 – нижняя лестничная площадка

Ступени – это один из основных элементов лестниц, которые начинаются с нижней фризовой ступени и завершаются верхней фризовой ступенью, являющейся не только верхней точкой лестничного марша, но и соединяющей с лестничной площадкой. В промежутке между ними располагаются основные ступени.

Ступени различаются как своим положением в марше, так и проекцией. По этому признаку (т. е. по форме) они делятся на:

• прямые;

• дугообразные;

• клинообразные (забежные).

У прямолинейных лестниц размер проступи совпадает с шириной ступени, определенной по центральной оси марша, у криво– и дугообразных он устанавливается по средней линии хода (ходовой полосе). Высота подступенка, независимо от типа ступеней, равна разнице между уровнями ступеней либо их среднему арифметическому.

Согласно математическим расчетам и в соответствии с общепринятыми правилами минимальное количество ступеней в одном марше равно 3, а максимальное – 18, что считается оптимальным для жилого дома. Это продиктовано тем, что при меньшем количестве возрастает риск оступиться, а при большем подъем по лестнице слишком утомляет (в таких случаях необходимо устраивать промежуточную лестничную площадку). Кроме того, предпочтительно нечетное количество ступеней, поскольку более удобно, если человек ступает на лестницу и сходит из нее с одной и той же ноги.

У прямолинейных лестниц ходовая полоса приходится на середину ширины марша; у криволинейных конструкций она должна отстоять от края пролета примерно на 400–500 мм; у винтовых лестниц она проходит на таком же расстоянии от оси центральной опоры (стойки). Различные по форме стойки (круглые или многоугольные) являются многофункциональными, поскольку призваны нести не только собственный вес, но и нагрузку, сообщаемую ступенями и всей лестницей. В некоторых случаях они могут играть роль опоры верхнего перекрытия.

Определение общего подъема очень важно. Если при этом допустить ошибку или неправильно определить соответствующее расстояние, то вверху либо внизу непременно обнаружится неполный подступенок. Наиболее частая причина подобных промахов в том, что измерять расстояние приходится между тем, что еще отсутствует.

Между лестничными маршами расположены лестничные площадки, которые подразделяются на цокольные (или нижние), этажные, совпадающие с уровнем пола того или иного этажа, и промежуточные, т. е. находящиеся между этажами. Благодаря последним облегчается эксплуатация лестниц с количеством ступеней более 18, а также поворотных лестниц.

Лестничные площадки различны по конфигурации и бывают четырех– и многоугольными, а также индивидуальными по своей форме. Лестничная площадка не может быть уже лестничного марша, но ее ширина должна быть не более 1200 мм. Длина должна составлять не менее удвоенной длины шага среднего человека, т. е. 1300–1400 мм. Длина лестничной площадки, расположенной у входной двери, не может быть менее 1000 мм, если установлена раздвижная дверь или если последняя открывается в сторону, противоположную лестнице. При расчете параметров лестничной площадки, находящейся перед дверями, которые открываются в сторону лестницы, надо принимать во внимание ширину дверного полотна и возможность удобного и безопасного положения человека у двери в тот момент, когда она открывается.

Так же разнообразны по форме и межлестничные проемы, которые проектируются в виде четырехугольника, круга, иногда эллипса и даже треугольника. Если здание имеет среднюю высоту, то ширина лестничного проема может варьироваться от 100 до 300 мм.

Ступени лестничного марша лежат на одной, но чаще двух наклонных балках, называемых тетивами и косоурами (последних может быть и три, тогда средний из них считается промежуточным). Они, в свою очередь, опираются на балки, на которых устанавливаются лестничные площадки.

Есть и бескосоурные лестницы, где лестничные марши и площадки одним концом или стороной встроены в стену, а противоположный конец или сторона вообще не имеют опоры. Такие конструкции чаще всего устанавливаются в домах, где движение по лестнице не отличается повышенной интенсивностью. Достоинством бескосоурных лестниц является то, что они изготавливаются и монтируются непосредственно на месте; недостатком – необходимость скрупулезного расчета каждой ступени, а также их повышенная звукопроводимость.

Для удобства пользования и в целях повышения безопасности лестницы оборудуются ограждениями, поверх которых размещаются поручни. Материалом для ограждений служат металл, дерево, кирпич, стекло и пр.

Высота перил для междуэтажных лестниц составляет не менее 900 мм, но она увеличивается до 1100 мм, если высота лестницы более 12 м, или до 1500 мм, если лестницей пользуются дети. Более подробно об особенностях лестничных ограждений мы поговорим в соответствующей главе.

При разработке проекта лестницы необходимо учесть целый ряд требований и соблюсти определенные условия, в частности:

• на какой тип движения должна быть она рассчитана;

• какого рода нагрузки должна будет выдерживать при эксплуатации, т. е. будут ли по ней передвигаться только люди, или не исключается перемещения грузов;

• какова разность между этажами (уровнями);

• какова площадь и конфигурация помещения, в котором будет располагаться лестница;

• какую технологию следует использовать в данных конкретных условиях;

• в каком месте могут быть установлены опоры для лестничной конструкции;

• каким эстетическим принципам должна соответствовать лестница для того, чтобы вписаться в окружающее пространство и интерьер.
