Нельзя прокладывать между деревянной несущей стеной и утеплителем пароизолирующую пленку, так как это приведет к выпадению конденсата на поверхности дерева и появлению плесени и гнили. Утеплитель должен плотно прилегать к древесине без воздушных карманов. У рубленой стены следует заложить в пазы полосы утеплителя. Изнутри ее требуется пароизолировать, чтобы влага из теплого помещения не проникала внутрь конструкции стены.

Проблема паропереноса актуальна для слоистой кладки с утеплителем любого типа, поэтому необходимо организовать воздушную прослойку между утеплителем и наружной стеной и оставить в нижней и верхней частях кладки ряд отверстий диаметром около 1 см (не заполненный раствором шов), для притока и вытяжки воздуха.

Общая схема утепления такова: несущую стену, например, состоящую из силикатного кирпича, и наружный слой из облицовочного кирпича соединяют с помощью закладных деталей, выполненных из металлического или стеклопластикового прутка 4,5 – 6 мм. Такие связи также закрепляют плиты утеплителя. Их устанавливают в процессе кладки на глубину 6 – 8 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на 1 м 2в несущую стену (рис. 34).

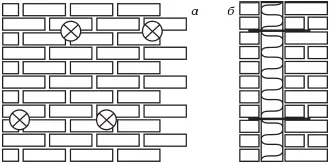

Рис. 34. Установка связей между внутренней и наружной стенками в трехслойной стене: а) вид прямо; б) разрез

Рекомендуется выбрать связи из стекло– или базальтопластика, поскольку стальные связи проводят холод в стену, на них образовывается конденсат, и через какое-то время они неизбежно ржавеют. При этом связи обязательно должны иметь слезник для отвода воды.

Когда прутки в несущей стене закреплены, на них вразбежку устанавливают теплоизоляционные плиты, а на углах дома формируют зубчатое зацепление плит, чтобы препятствовать образованию мостиков холода (рис. 35).

После этого пластиковые фиксаторы, которые обеспечивают равномерный вентилируемый зазор по всей площади утеплителя, крепят на прутки. Ширина воздушной прослойки составляет 25 – 40 мм. На таком расстоянии от утеплителя устраивают самонесущую облицовочную стенку, которая должна опираться на фундамент до высоты 6 – 7 м от уровня земли, а затем – на специальный несущий пояс (рис. 36).

Рис. 35. Схема укладки утеплителя: 1 – несущая стена; 2 – теплоизоляционные плиты; 3 – Т-образные стыки плит при укладке вразбежку; 4 – зубчатое зацепление плит в углах здания

Рис. 36. Устройство несущих поясов в защитно-декоративной стенке: 1 – внутренняя часть стены; 2 – наружная защитно-декоративная кладка толщиной 120 мм; 3 – воздушный зазор; 4 – теплоизоляционные плиты; 5 – несущая балка-пояс; 6 – мастика

Чтобы ликвидировать мостик холода в зоне несущей балки-пояса, в ней проделывают специальные отверстия, заполняемые теплоизоляционным материалом. В шов между кладкой и несущей балкой-поясом устанавливают трубчатую уплотняющую прокладку из вспененного полиэтилена диаметром 30 мм и заделывают мастикой.

Для устройства вентиляции прослойки в верхней и нижней части наружного слоя проделывают отверстия общей площадью 150 см 2на каждые 20 м 2стены. Для этого каждый 3 – 4-й вертикальный шов в кладке в соответствующем ряду оставляют без раствора. Нижние отверстия в кладке выполняются не только для вентиляции, но и для отвода воды.

Пенополистироловые плиты с рифленой поверхностью крепят рифлением к стене. Они отлично подходят для теплоизоляции и отвода влаги. При этом идеально, когда длина плит соответствует высоте фасада. Короткие же плиты монтируют так, чтобы гребни и бороздки на них совпадали.

Условные обозначения, которые присутствуют в технических описаниях, позволяют узнать о горючести, воспламеняемости, жесткости, химической стойкости и экологической чистоте материала, поэтому при покупке важно обратить на них внимание.

Бороздки образуют воздушный зазор, который позволяет отводить влагу наружу и сохранять обшивку в сухом состоянии. При этом по воздушному зазору должен свободно проходить воздух, поэтому не стоит забывать монтировать цокольный профиль с отверстиями, которые обеспечивают приток воздуха снизу, а также карнизный свес, через который воздух отходит сверху.

При использовании пенополистирола с рифленой поверхностью требуется защитить конструктивный слой стены ветроизоляционной пленкой, позволяющей сохранить теплый воздух. Пленку крепят к обшивке стен, а пенополистирол – к стойкам с помощью дюбелей с большой пластиковой головкой.

Принцип слоистой кладки применяется при создании многослойных теплоэффективных блоков: «Термоблок» или «Теплостен». Они состоят из нескольких слоев – основы из керамзито– или газобетона плотностью не менее 1000 кг/м 3, утепляющей прослойки из пенополистирол а и защитно-декоративного лицевого слоя из бетона плотностью не менее 2400 кг/м 3(рис. 37).

Пенополистироловая прослойка по сравнению с бетонной основой имеет чуть меньшую высоту, поэтому при кладке стены над ней получаются сплошные воздушные каналы. Это обеспечивает стенам возможность «дышать», поскольку материалы основы обладают неплохой паропроницаемостью. Благодаря такой конструкции, отпадает необходимость дополнительно утеплять и облицовывать стены фасадными материалами.

Стены из многослойных блоков легче кирпичных в 2 – 3 раза. Основными их недостатками можно назвать невысокую несущую способность и чувствительность к общим деформациям. Таким образом, при использовании тяжелых перекрытий необходим дополнительный каркас из металла или железобетона.

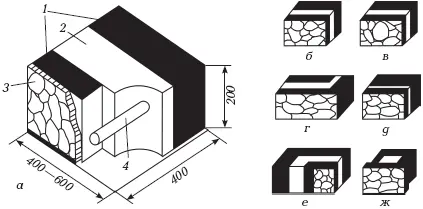

Рис. 37. Многослойные теплоэффективные блоки: а) устройство блока; 1 – керамзитобетон; 2 – пенополистирол; 3 – защитно-декоративный слой; 4 – связующая арматура; б) блок рядовой; в) блок рядовой с устройством воздухообмена; г) блок угловой наружный; д) блок с четвертью для проемов; е) блок угловой внутренний; ж) блок проемов двухсторонний

«Мокрый фасад» аналогично слоистой кладке также включает в себя три слоя (рис. 38).

Первый теплоизоляционный слой – минераловатные плиты или пенополистирол. Второй слой – армированный (базовый) представляет собой штукатурно-клеевой состав, который усилен щелочестойкой стекловолоконной сеткой. Такой метод утепления называют «легким».
