Если работа выполнена с соблюдением всех технологических особенностей, то обе конструкции прослужат достаточно долго. При изготовлении как шахтного, так и трубчатого колодца потребуется проведение специальных подготовительных работ, сооружение подъемных механизмов и инструментов.

Окончательное решение принимает сам владелец участка, решивший сделать колодец. Чем глубже залегает вода, тем больше доводов в пользу бурения шахты, но это допустимо делать лишь в случае, если почва не содержит в себе большого количества каменных включений. Бурить скважину самодельным инструментом через камни, находящиеся на большой глубине, – занятие очень трудоемкое и зачастую бесполезное, поэтому в данном случае разумнее изготовить шахтный колодец. Сразу продумывают, как вода из колодца будет поступать на поверхность земли. Если колодец шахтный, то можно использовать не только насос, но и обыкновенное ведро с веревкой; в трубчатом колодце такая возможность полностью исключена – придется применять исключительно насос.

Шахтные колодцы бывают трех основных типов: несовершенный, или неполный; совершенный, или полный; совершенный с зумпфом. Тем не менее, общее их устройство примерно одинаковое (рис. 2).

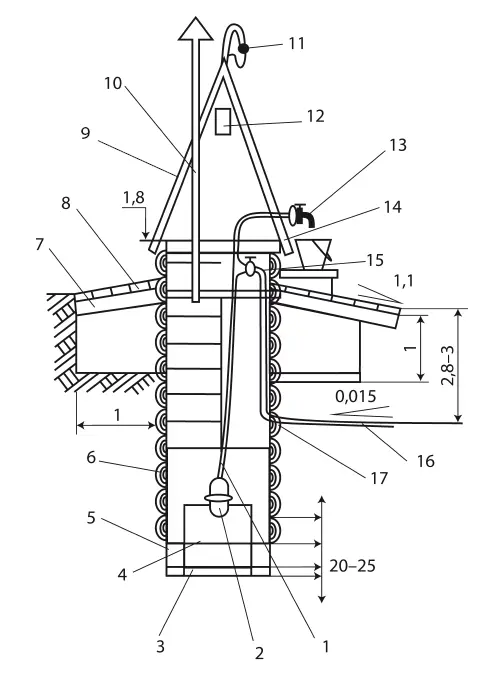

Рисунок 2. Устройство шахтного колодца с деревянным срубом, оборудованного вибрационным насосом: 1 – шланг; 2 – вибрационный насос; 3 – песок; 4 – щебенка; 5 – коробка; 6 – сруб деревянный; 7 – глиняный замок; 8 – отмостка; 9 – будка; 10 – вентиляционный стояк; 11 – ввод электросети; 12 – застекленное окно; 13 – излив с краном; 14 – крышка; 15 – запорный вентиль; 16 – подземный трубопровод; 17 – дренажное (сливное) отверстие

Конструкция несовершенного колодца отличается от остальных тем, что в ней крепление шахты не доходит до подстилающего пласта грунта, который находится значительно ниже по сравнению с водоносным слоем. Вода в этом случае поступает в конструкцию через дно и боковые стенки. Совершенная конструкция проходит через водоносный и опирается на подстилающий слой. Вода здесь поступает в колодец только через стенки колодца. Зумпф – это специальный резервуар, который делается в подстилающем слое. Такая конструкция предназначена для двух целей: увеличения запаса воды и формирования осадка, так как грунтовые воды далеко не всегда бывают чистыми (рис. 3).

Боковые фильтры в этом случае можно не устанавливать, так как через стенки будет поступать не слишком много воды, к тому же сделать их очень трудно.

Когда разрабатывают конструкцию водоприемной части, учитывают суточную потребность в воде. В противном случае вода начнет застаиваться в колодце, будет протухать и цвести. Если колодцем предполагается пользоваться не ежедневно, то лучше всего выбрать несовершенную конструкцию, чтобы вода поступала в колодец через донный гравийный фильтр.

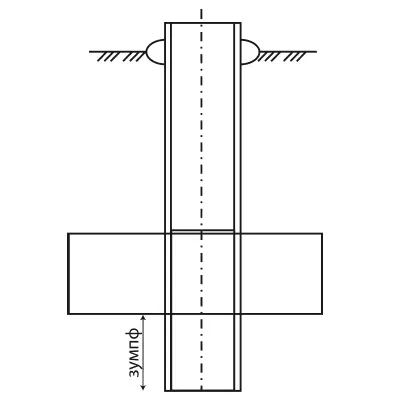

Рисунок 3. Устройство совершенного шахтного колодца с зумпфом

Если на вашем участке находится безнапорный водоносный пласт грунта, то его нужно будет проходить на не более 70 % от его общей высоты, так как нижняя часть грунта вообще не будет подпитывать колодец. Если принять во внимание суточную потребность в воде, то вполне вероятно, что глубину залегания колодца придется делать еще меньшей.

Поперечное сечение шахты колодца выбирают минимальным для уменьшения количества вынутого грунта и снижения трудозатрат. К тому же выше говорилось, что сечение шахты почти не влияет на приток воды. Если увеличить сечение колодца в 10 раз, то приток воды возрастет всего в 2 раза. Исключение из этого правила составляет лишь один случай: когда колодец подпитывается восходящими ключами из напорного водоносного слоя.

Водоприемную часть несовершенной конструкции обычно изготавливают с донным фильтром, который включает в себя три слоя щебня или гравия с разным размером зерен. На самый низ укладывается порода толщиной 10 см, оба остальных слоя делают толщиной в 15 см. В каждом следующем фильтрующем слое зерна берутся в 6–8 раз крупнее по сравнению с предыдущим.

При жидком водоносном слое (он называется «плывун») с большим притоком воды в колодец, поступают так: сооружают дощатое дно, в котором просверливают отверстия. Уже на дно укладывают фильтрующий слой. Оголовок надземной части колодца поднимают над землей примерно на 1 м. Вокруг колодца изготавливают глиняный замок глубиной до 1,5 м и шириной 0,5 м. Потом на замок укладывают отмостку из железобетона. Все эти мероприятия нужны для защиты воды в колодце от попадания внутрь поверхностных вод.

Изнутри шахту защищают от осыпания с помощью древесины, камня, кирпича, бетонных или железобетонных колец. Крепление изготавливают по одной из трех технологий.

1. Крепления возводятся со дна полностью готовой шахты колодца (если существует опасность обрушения, то в шахте устанавливают временные подпорки).

2. Крепления наращивают сверху.

3. Крепления наращивают снизу.

Если вы, как владелец дачного участка, собрались рыть колодец самостоятельно, нужно позаботиться о соблюдении мер безопасности, которые позволят сохранить здоровье и жизнь.

Шахту ограждают досками, установленными на ребро так, чтобы они находились примерно в метре от края. Площадку, на которой ведутся работы, освобождают примерно на 2–3 м от входа в шахту. Это делается для того, чтобы в нее не скатилось что-нибудь тяжелое. Проверяют канат для подъема ведра с грунтом на разрыв, причем к ведру его привязывают очень крепко – для этого используют морской узел. При глубине более 6 м бадью закрепляют еще одним канатом. Не следует проводить работы с ведром, которое снимается с каната.

Если применяются механические подъемники с электрическим приводом, то в них допустимо устанавливать только червячные редукторы с функцией самоторможения (где вращение производится только от червяка к колесу). Несмотря на наличие такой функции, на редуктор устанавливают еще один тормоз.

Каждый день три раза производят осмотр всех приспособлений и инструментов на предмет выявления неисправностей. Людей, работающих в шахте, всегда оповещают о спуске или подъеме из нее любых предметов. Если в нее осуществляется приток вредных газов, то нужно соорудить вентиляцию – установить вентилятор или горящую печку. Последнюю размещают на поверхности, а поддувало соединяют трубой с низом шахты. Перед началом работ проверяют качество воздуха в месте их проведения. Для этого в шахту спускают горящую свечу. Если она горит, то работы можно начинать. Погасшая свеча сигнализирует о необходимости тщательной вентиляции шахты.
