Михаил Барятинский - Танки III Рейха. Том I [Самая полная энциклопедия]

Огнеметный танк Pz.II(F)

После того как 21 января 1939 года было принято решение о формировании танковых подразделений специального назначения, фирмы MAN и Wegmann получили задание спроектировать огнеметный танк — Flammpanzer.

Фирма MAN при создании такой машины использовала шасси танков Pz.II Ausf.D/E. На них установили башни оригинальной конструкции, вооруженные одним пулеметом MG34. Два огнемета Flamm 40 размещались в дистанционно управляемых вращающихся башенках, расположенных в передней части надгусеничных полок. Бронированные баки с огнесмесью устанавливались на надгусеничных полках позади башенок с огнеметами. Давление для огнеметания создавалось с помощью сжатого азота. Баллоны с азотом находились внутри корпуса танка. Огнесмесь при выстреле поджигалась ацетиленовой горелкой. Позади баков с огнесмесью на специальных кронштейнах были установлены мортирки для пуска дымовых гранат.

К 22 июня 1941 года огнеметными танками Flammpanzer II были укомплектованы 100-й и 101-й огнеметные танковые батальоны.

Танки Pz.II(F), или Flammpanzer II, получили индекс Sd.Kfz.122 и название Flamingo (насколько оно официально, автору выяснить не удалось). Серийное производство огнеметных танков началось в январе и закончилось в октябре 1940 года после выпуска 90 машин. В августе 1941 года был выдан заказ еще на 150 танков этого типа, но после переоборудования 65 единиц Pz.II Ausf.D/E заказ аннулировали.

Из танков Flamingo сформировали три огнеметных батальона, которые воевали под Смоленском и на Украине и везде несли тяжелые потери из-за неудачного расположения на танках баков с огнесмесью. Здесь небезынтересно будет привести выдержки из памятки «Как бороться с зажигательными средствами врага», предназначенной для бойцов Красной Армии:

«На вооружении бронетанковых частей немецко-фашистской армии имеются огнеметные танки Sd-122.

Танк имеет две огнеметные установки с вращающимся до 180° устройством для брандспойтов, емкостью 160 л каждая. Это позволяет танку производить до 80 двух-трехсекундных выстрелов на расстоянии 60–70 м.

Применяемые огнеметами смеси состоят из каменноугольного масла, тяжелого бензола и керосина или смеси моторного масла с керосином и бензином. Смесь хорошо горит в воздухе, развивая температуру до 600–700°. Горение происходит быстро и сопровождается выделением густого черного дыма.

Огнеметный танк можно отличить по коротким тупым брандспойтам в правой и левой башнях, которые отличаются от пушки тем, что не имеют широких отверстий канала ствола. На некоторых огнеметных танках в задней части находятся мортирки для метания дымовых шашек, хорошо заметные издали.

Встретив огнеметный танк противника, атакуй его с фланга, не давай ему возможности использовать огнеметы. Старайся попасть снарядом в правую или левую башню (у основания). Это сразу приведет к взрыву резервуаров огнеметов или испортит установку. В случае удачного попадания в брандспойт можно даже пулей испортить зажигательное приспособление в нем и обезвредить танк.

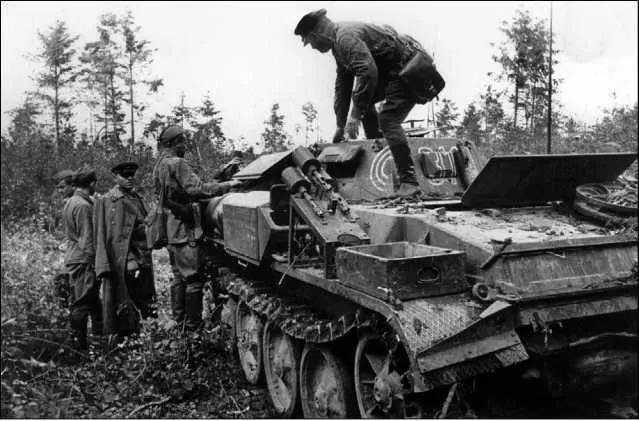

Бойцы и командиры Красной Армии осматривают захваченный огнеметный танк противника. Хорошо видна установка дымовых гранатометов на надгусеничной полке. Западный фронт, лето 1941 года.

Стрельба огнесмесью из трофейного танка.

Надо помнить, что враг применяет зажигательные средства в большинстве случаев с ближних дистанций. Необходимо поэтому быть максимально внимательным и настороженным, чтобы раскрыть его замысел и уничтожить в первую очередь огнеметные танки, а затем остальные цели.

Немецко-фашистские захватчики, стремясь сломить железную стойкость Красной Армии, вводят в действие различные новые средства борьбы. Необходимо проявлять исключительную настойчивость и военную хитрость, чтобы раскрыть коварные замыслы врага и выработать наиболее эффективные меры борьбы с ними. Тогда ставка фашистов на внезапность будет бита».

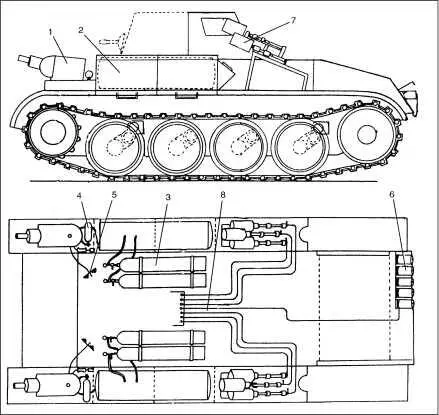

Схема размещения аппаратуры огнеметания на танке Flammpanzer II: 1 — башенка с огнеметом; 2 — бак с огнесмесью; 3 — баллоны с жидким азотом; 4 — баллон с ацетиленом; 5 — панель управления огнеметом; 6 — прибор дымопуска; 7 — дымовые гранатометы; 8 — система электрозапала дымовых гранатометов и прибора дымопуска.

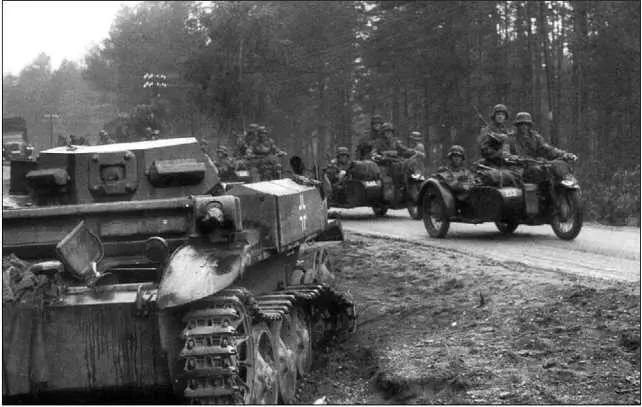

Немецкие мотоциклисты проезжают мимо подбитого огнеметного танка Flammpanzer II. Восточный фронт, 1941 год.

Плавающий танк Swimmpanzer II

В 1940 году 52 танка Pz.II переоборудовали в плавающие. Этими работами занималась фирма Gebr. Sachsenberg в Рослау. По бортам машины крепились два поплавка, при этом танк погружался в воду по верхние ветви гусениц. Корпус подвергался герметизации. Движение на плаву осуществлялось за счет перемотки гусениц, а повороты — за счет их торможения. Скорость на плаву — 10 км/ч. После выхода танка на берег поплавки сбрасывались.

Существовал еще один вариант плавающего танка Swimmpanzer II, разработанный той же фирмой. Поплавок в данном случае выполнялся цельным, в виде плоского понтона с прямоугольным вырезом посередине, соответствующим длине и ширине танка, и как бы надевался на танк. Носовая его часть имела обтекаемую, «лодочную» форму. В кормовой части устанавливались два гребных винта, приводимых во вращение с помощью зубчатых колес, находившихся в зацеплении с гусеницами танка. Управление — за счет торможения или остановки той или иной гусеницы и, соответственно, винта. Танк был оборудован оригинальной системой сброса поплавка, позволявшей избавляться от него после выхода машины на берег за 0,5–1,5 с. Скорость движения Swimmpanzer II на плаву с поплавком такой конструкции достигала 12,5 км/ч.

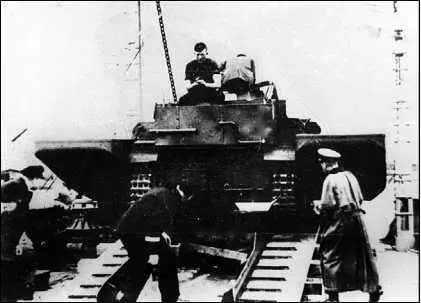

Оснащенный двумя бортовыми поплавками, Swimmpanzer II готовится войти в воду по аппарели.

Помимо огнеметных и плавающих танков на базе Pz.II выпускалось еще несколько типов специальных машин, правда, в весьма ограниченных количествах. В числе первых следует упомянуть Ladungsleger II — бронированную гусеничную подрывную машину для инженерно- штурмовых частей. Подрывной заряд массой 75 кг укладывался в ящик, закрепленный на конце рамы почти двухметровой длины, которая монтировалась на крыше моторного отделения танка. С помощью тросового привода днище ящика открывалось — и заряд сбрасывался на крышу дота, бункера или иного сооружения, требовавшего подрыва. Заряд имел взрыватель замедленного действия, обеспечивавший отход танка на безопасное расстояние.
